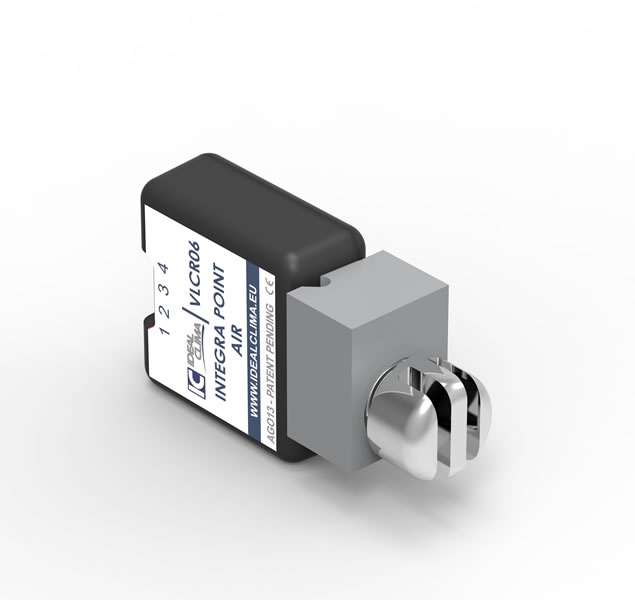

Integra Point TH, bir elektrik plakası modülü alanı kadar yerde, oda sıcaklığı ve bağıl nem sensörünü içeren bir cihazdır. Sensör, piyasada yaygın olarak bulunan elektrik kutularına (falso polo) kolayca monte edilebilmesini sağlayan yenilikçi bir kilitleme sistemine sahiptir. Elektronik kısım tamamen görünmezdir. Görünen tek kısım, MEMS algılayıcısına hava akışını sağlayan yarıklara sahip, şık ve anotlanmış alüminyum sensör kapağıdır.
Bağlantı terminalleri, hızlı elektriksel bağlantı için yay mekanizmasına sahiptir.
Gelişmiş özellikleri nedeniyle Integra Point TH sensörü, patent korumasına sahiptir.
UYGULAMA ALANI
Integra Point TH sensörü, Integra Control Clima ile birlikte radyant ısıtma ve soğutma uygulamalarında oda sıcaklığı ve nemini ölçmek için kullanılır ve "Integra Benessere"nin bir parçasıdır.
Integra Point TH neredeyse görünmezdir, çünkü elektroniği barındıran gövde, Gewiss, Bticino, Vimar, Ave vb. önde gelen markalara ait elektrik serilerinin yanlış delik paneli (falso polo) arkasına monte edilir. Yenilikçi tasarımı sayesinde, yalnızca algılayıcı eleman ortamdaki hava ile temas eder ve şık sensör kapağı, hava geçişine olanak tanırken sensörü falso poloya sıkıca bağlar.
Özel iletişim protokolü sayesinde, gürültüye karşı hassas olmayan sensör, Integra Control Clima’dan 30 m’ye kadar uzaklıkta kurulabilir ve oldukça esnek çözümlerin uygulanmasına olanak tanır.
ÇALIŞMA PRENSİBİ
Ortamdaki hava içerisinde bulunan hassas eleman, sıcaklık ve nem değerlerini sürekli olarak ölçer. Kullanıcıya görünmez kalan elektronik kısım, sinyali doğrusal hale getirir ve gürültüden etkilenmeyecek şekilde düzenler; sonrasında bu veriyi Integra Control Clima’ya kablo aracılığıyla iletir.

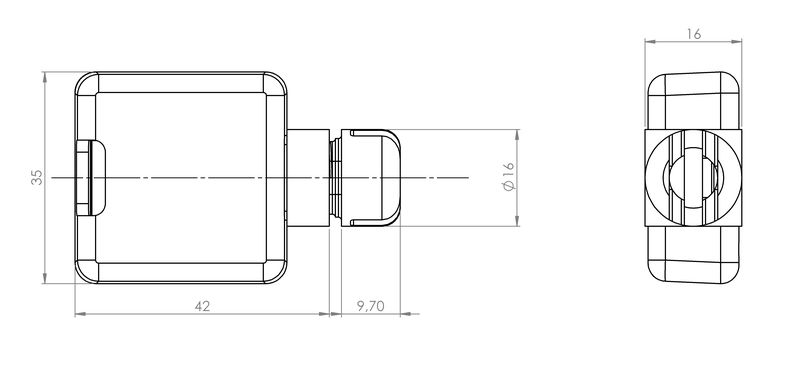

TEKNİK ÇİZİM
Ölçüler mm cinsindendir.
TEKNİK VERİLER
| |
Birim |
Integra Point TH Sensörü |
| |
|
Kod. SQCT06 |
| Yükseklik |
mm |
35 |
| Genişlik |
mm |
16 |
| Derinlik |
mm |
42 |
| Görünen sensör kapağı çapı |
mm |
16 |
| Elektriksel koruma sınıfı |
IP |
II-IP30 |
| Sıcaklık ölçüm doğruluğu |
°C |
± 0.5 |
| Sıcaklık ölçüm aralığı |
°C |
0-70 |
| Nem ölçüm doğruluğu |
%RH |
± 4.5 |
| Nem ölçüm aralığı |
%RH |
0 - 100% |
| Nem histerezisi |
%RH |
± 1 |
| Elektrik gücü tüketimi |
W |
<0.1 |
| Hassas eleman koruması |
|
Oleofobik ve hidrofobik membran |
| Maks. iletken çapı |
mm |
1,20 |
| Azami bağlantı mesafesi |
m |
30 |
| Bağlantı kablosu sınıfı |
|
4 telli STP kablo |
| Sensör kapağı rengi |
|
Anotlanmış alüminyum |
| Ağırlık |
g |
49 |
ÜRÜN TEKNİK ŞARTNAMESİ
Kod SQCT06 - Integra Point TH
0.5 °C ve %4.5 hassasiyetle sıcaklık ve bağıl nem ölçebilen entegre sensör; piyasadaki önde gelen markaların sivil elektrik serilerinde kullanılan elektrik modülleriyle uyumlu, gizli montaj özelliği. Anotlanmış alüminyum sensör kapağına sahip olup, 0-70 °C sıcaklık ve %0-100 bağıl nem ölçüm aralığıyla 30 m’ye kadar sinyal iletebilir.

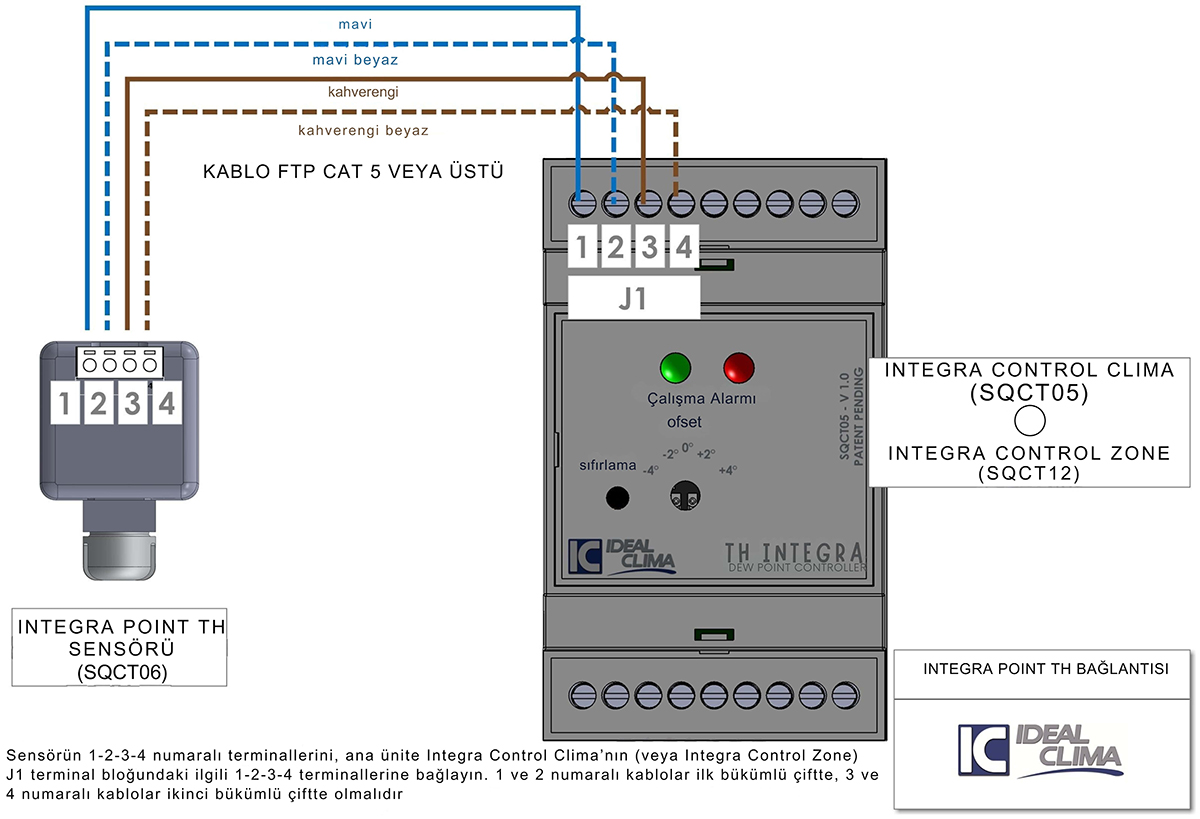

MONTAJ ŞEMASI / GRAFİKLER
Integra Point TH sensörü, piyasadaki önde gelen markalara ait yanlış delik paneline (falso polo) kolayca yerleştirilebilecek şekilde tasarlanmıştır.

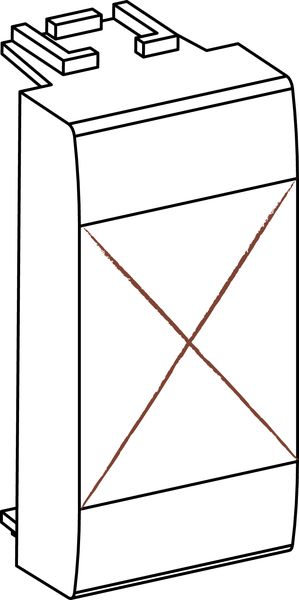

Seçilen sivil elektrik serisine ait yanlış delik panelinde (ürün dahil değildir) 13 mm çapında bir matkapla delik açmak, ardından sensör kapağını sensör gövdesine vidalayarak sensörü falso poloya sağlam biçimde sabitlemek yeterlidir. Sensör kapağı ile deliğin tam olarak merkezlenmesini sağlamak için, delme işleminden önce falso polonun köşelerinden merkeze doğru bir X çizilmesi önerilir.
