KÜF OLUŞUMUNA KARŞI KORUYUCU

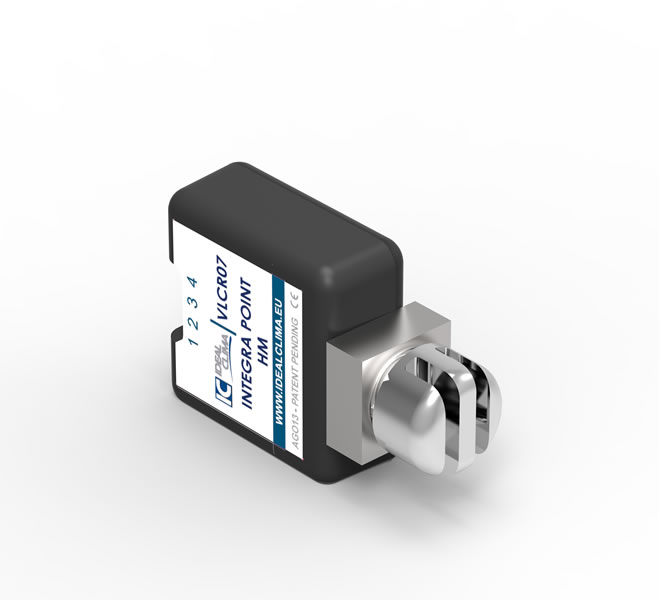

Integra Point HM, ortamlardaki küf oluşumunu kontrol etmek için bir sensör içeren bir cihazdır. Kurulumu, sivil elektrik serisinin plakalarındaki bir modül alanı kadar yer kaplar. Cihaz, yaygın elektrik kutusu serilerinin yanlış delik delme (falso polo) yapısına sahip kutularının içine monte edilmesini sağlayan son derece yenilikçi bir kilitleme sistemine sahiptir. Elektronik kısım tamamen görünmezdir. Görünen tek şey, MEMS algılama elemanına hava erişimine olanak tanıyan deliklere sahip, şık, anotlanmış alüminyum sensör kapağıdır.

  Kablo bağlantı terminalleri yaylı olup, hızlı elektriksel bağlantı sağlar.  Gelişmiş özellikleri sayesinde

Integra Point HM sensörü, patent koruması altındadır.



KULLANIM ALANI



 Integra Point HM sensörü, konut ve ticari binalarda mekanik havalandırma uygulamalarında ortam nemi koşullarını tespit etmek için kullanılır. “Integra Benessere” sisteminin bileşenlerinden biridir.







Integra Point HM neredeyse görünmezdir, çünkü elektroniğin bulunduğu ana gövde, Gewiss, Bticino, Vimar, Ave vb. gibi yaygın elektrik serilerinin kutularındaki yanlış delik panelinin (falso polo) arkasına monte edilir.

Yenilikçi tasarımı sayesinde, sadece hassas eleman ortam havasıyla temas eder ve bu kısım, yanlış delik paneline sıkıca sabitlenen şık bir sensör kapağı ile korunur.

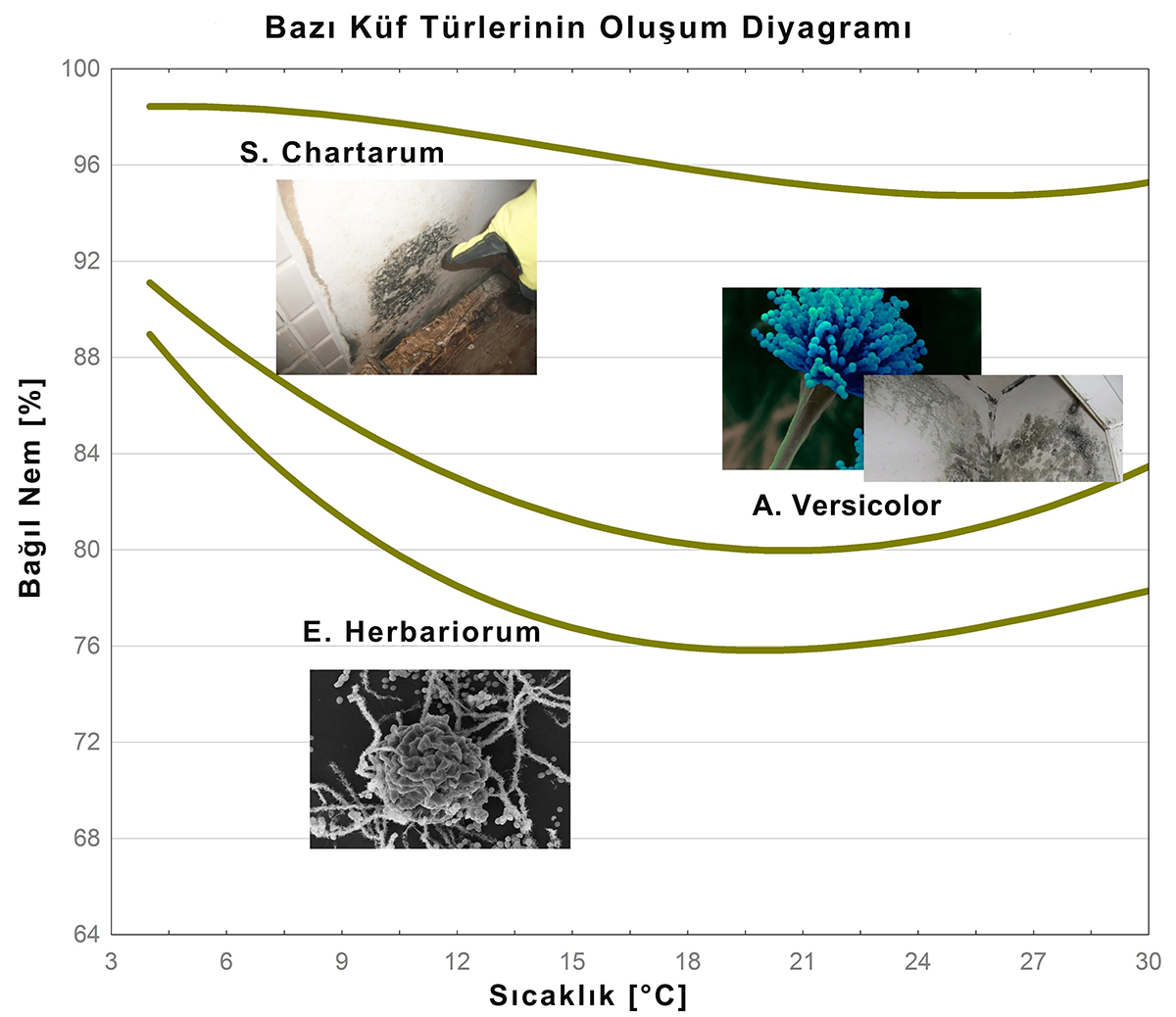

Kış aylarında, düşük sıcaklıklarla birleşen bağıl nemin aşırı artması (termal köprüler) sonucu, ortamdaki iç duvarlarda küf oluşumu süreci tetiklenebilir. Bu durumun önlenmesi için yeterli havalandırma sağlanarak nem seviyesi düşürülebilir.

Integra Point HM, Integra Control Air’e ortam havasındaki nemle ilgili bilgiler sağlar ve böylece küf oluşumunu önlemek için mekanik havalandırma sisteminin devreye alınmasını sağlar.



Integra Point HM, örneğin çamaşır odaları ve banyolar gibi etkinliklerden dolayı nemin kontrolsüz artma riski olan ortamlarda veya ara sıra kullanılan (örneğin, bodrum, taverna vb.) nem sorunu yaşanabilecek mekânlarda monte edilebilir.



ÇALIŞMA MODU

Integra Point HM sensörleri, Integra Control Air’e küf oluşumuna yol açabilecek aşırı nem değerlerini bildirir. Integra Control Air, mekanik havalandırmayı derhal ayarlayarak müdahale eder.

Özel protokol sayesinde birden fazla sensör (hatta her oda için bir sensör), aynı Integra Control Air’e bilgi gönderebilir ve böylece her ortam için ayrı veri sağlanır.

TEKNİK ÇİZİM

Tüm ölçüler mm cinsindendir.

TEKNİK VERİLER





ÜRÜN TEKNİK ŞARTNAMESİ

Kod. VLCR07 - Integra Point HM

Binaların iç yüzeylerindeki küf oluşumunu önlemek için tasarlanmış entegre sensör. Piyasada yaygın markaların sivil elektrik serilerine ait yanlış delik paneliyle (falso polo) uyumlu ve gizli montaja uygundur. Anotlanmış alüminyum sensör kapağına sahiptir. Bağıl nem ölçüm aralığı %0 - %100, histerezis ± %1, IP30 koruma sınıfı - sürekli kalibrasyon algoritması sayesinde kalibrasyon gerektirmez.

NOTLAR VE MONTAJ ŞEMALARI / GRAFİKLER

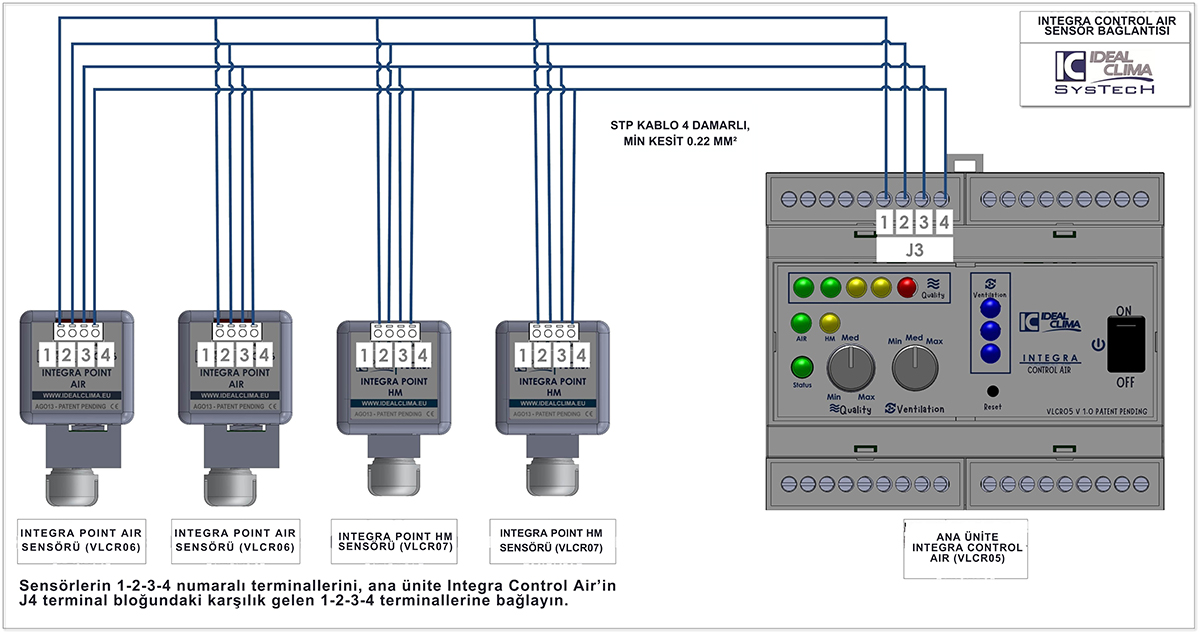

Elektrik bağlantı şeması



 MONTAJ

Integra Point Air sensörü, piyasada yaygın markalara ait yanlış delik paneline kolayca yerleştirilebilecek şekilde tasarlanmıştır.

Yanlış delik paneline (ürüne dahil değildir) 13 mm çapında bir matkapla delik açmak yeterlidir. Ardından sensör kapağı ile sensör gövdesini birbirine vidalayarak sensörü yanlış delik paneline sıkıca sabitleyebilirsiniz.



Delikle sensör kapağının merkezlenmesini sağlamak için delme işleminden önce yanlış delik panelinin köşelerinden gelen bir X işareti çizilmesi önerilir.



ADRESLEME

Integra Air ve HM sensörleri, fabrikada ağ adresi tanımlanmış halde gelir, bu nedenle kurulum sırasında bu işlemi yapmanıza gerek yoktur. Ağ adresi, sensör kutusuna yapıştırılmış bir etiketle gösterilir. Aynı Integra Control’a yanlışlıkla aynı adresi taşıyan iki sensörün bağlanmadığından emin olun.
