Web Entegre Gömme Bölge Kontrolü

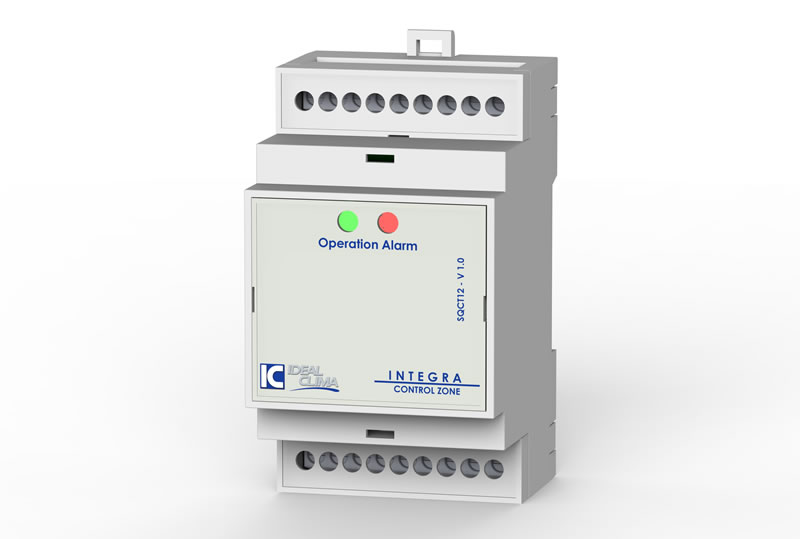

Integra Control Zone, 3 DIN modül boyutunda kompakt bir kutu içerisinde bulunan ve bir çoklu zon sisteminde bir odanın sıcaklığını kontrol edebilen elektronik bir cihazdır.
ELEKTRONİK, ELEKTRİK PANOSUNDA GİZLENİR

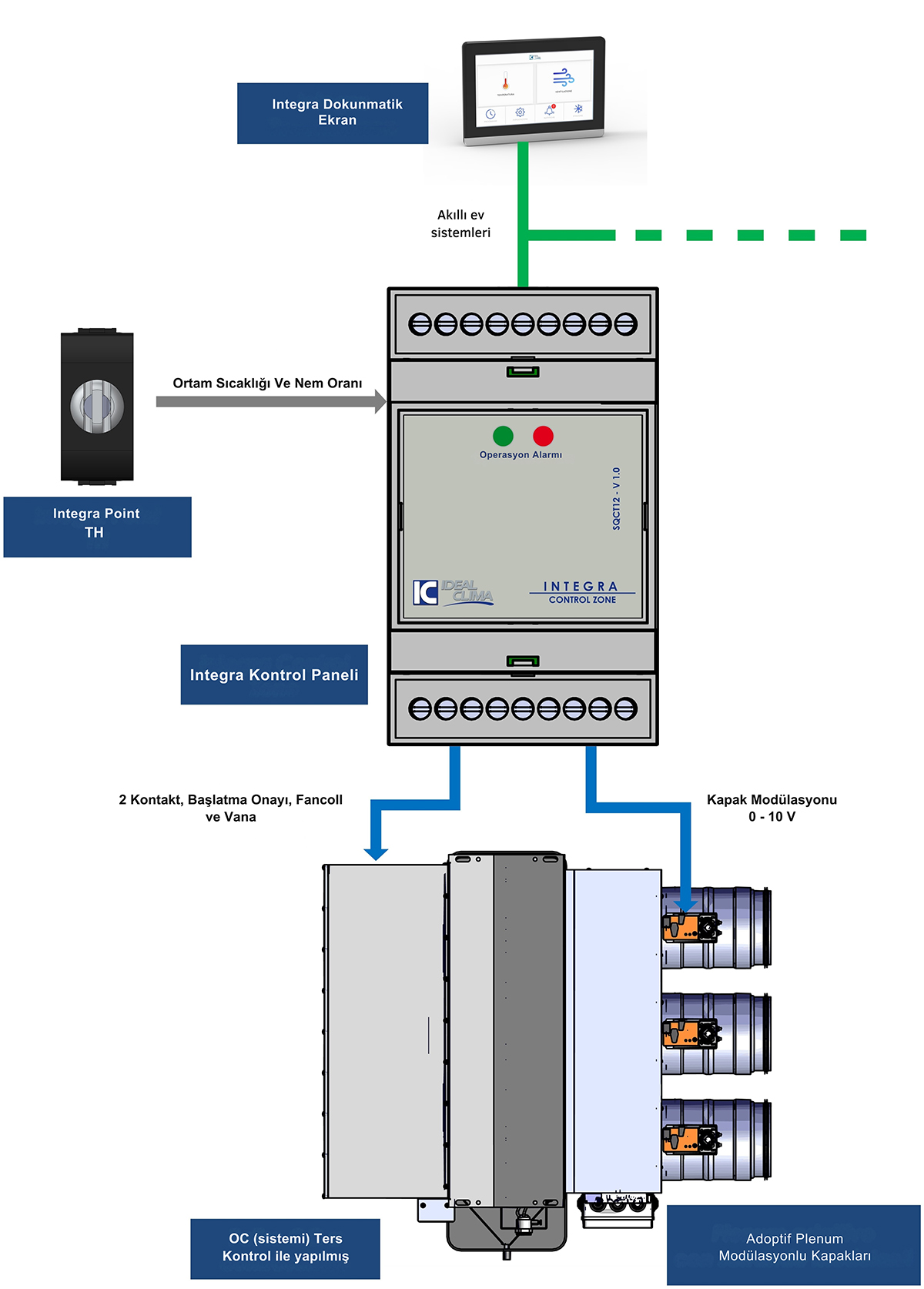

0-10 V çıkışla bir damperin modülasyonunu yapabilen, 2 kuru kontakla aç/kapa damperi, fan coil’i veya 2-3 yollu bir vanayı kontrol edebilen bir cihaza sahiptir.
Üzerindeki yeşil ve kırmızı iki LED, cihazın çalışma durumunu anında gösterir (kırmızı = arıza).
RS485 seri portu (Modbus RTU protokolü) üzerinden Integra Benessere veya üçüncü taraf ev otomasyonu sistemleriyle arayüz oluşturabilir.
GÖMME TİP BÖLGE KONTROLÜ
.jpg)

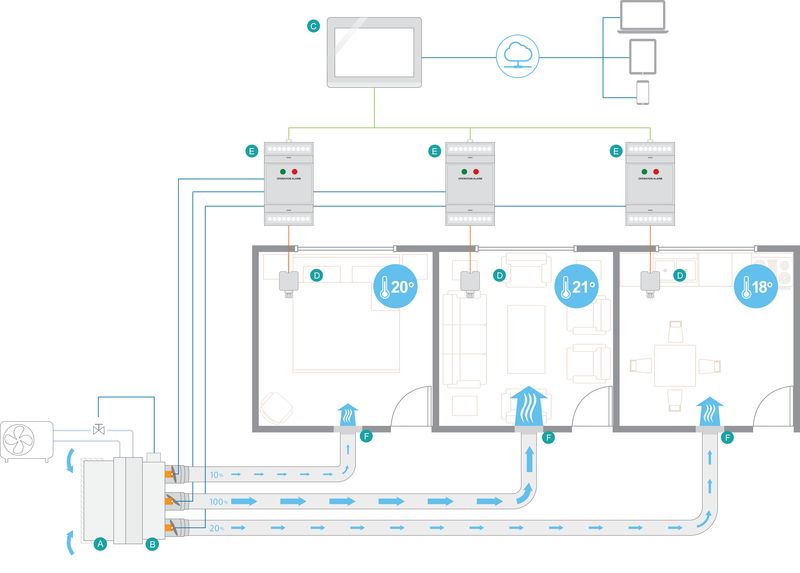

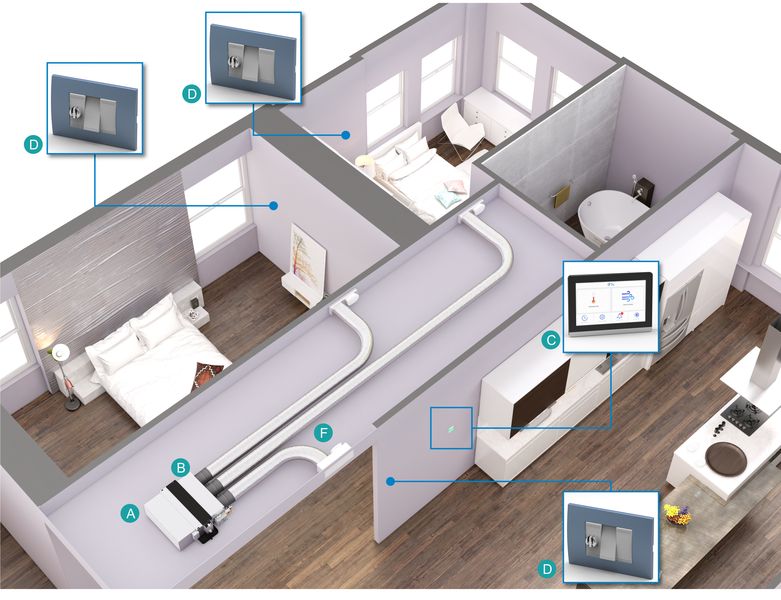

Integra Control Zone, kanallı hidronik ısıtma ve iklimlendirme sistemlerinde, her bir termal bölgenin (multi-zone sistem) sıcaklık kontrolü sağlayan bir bölge denetleyicisi olarak kullanılır.
Integra Control Zone, ortam sıcaklık bilgisini Integra Point TH sensöründen alır ve PID kontrol algoritmasıyla tekil termal bölgeye verilen gücü modüle eder. Ardından 4 dakikalık gecikmeyle fan coili başlatır (örn. su devresi valfinin açılması için).

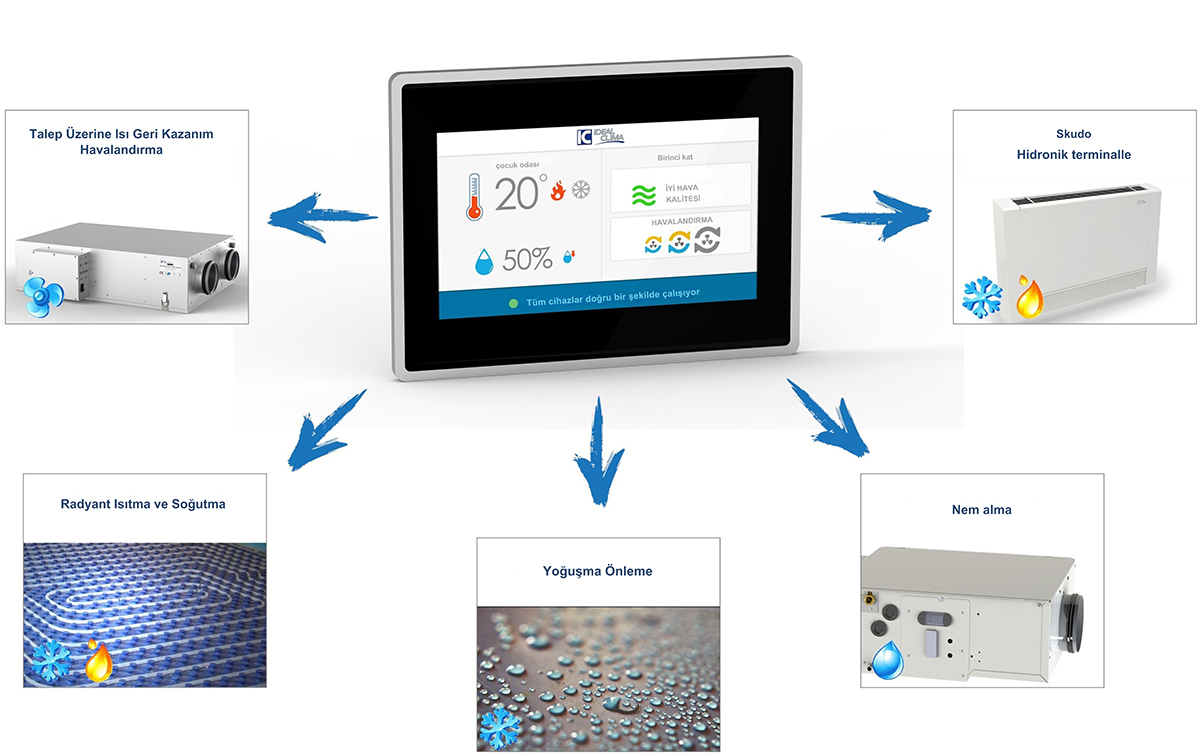

INTEGRA CONTROL ZONE, INTEGRA WELLNESS’İN BİR PARÇASIDIR
Integra Control Zone, yalnızca Modbus arayüzüyle yönetilir, bu yüzden bir master cihaza (örneğin Integra Touchscreen) ihtiyaç duyar; kullanıcı tarafından istenen sıcaklık değerlerini bu master iletir.
.jpg)
MODÜLASYON: DAHA FAZLA KONFOR VE BÜYÜK TASARRUF
Integra Control Zone, bulunduğu bölgeye verilen sıcak veya soğuk havayı tamamen modülasyonlu olarak yönetir. Isı çıkışı her zaman ortam ihtiyacına orantılıdır: sıcaklık, on/off hava sistemlerinde görülen rahatsız edici dalgalanmalar olmaksızın daima istenen değerde kalır.
Ayrıca, 0% ile 100% arasında gücü modüle eden gelişmiş PID lojik, kademeli güç sağlamayı ve hava ağı sisteminin olağanüstü sessiz çalışmasını güvence altına alır. Bu sayede ısı kayıpları ve gereksiz sıcaklık farkları ortadan kalkarak daha fazla enerji tasarrufu elde edilir.
Özellikler

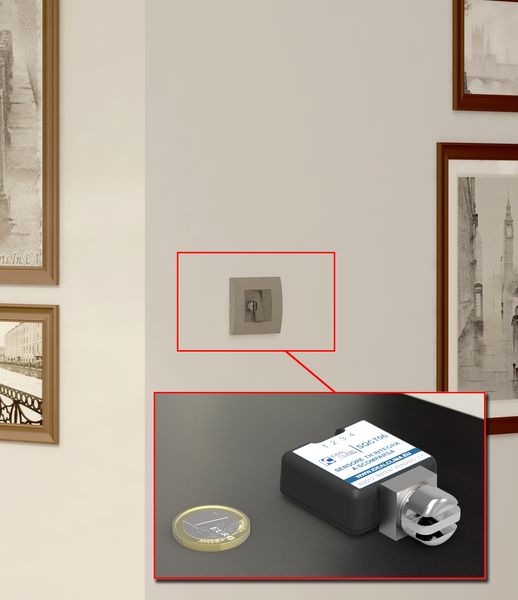

GİZLİ SENSÖRLER VE DOKUNMATİK BAĞLANTI

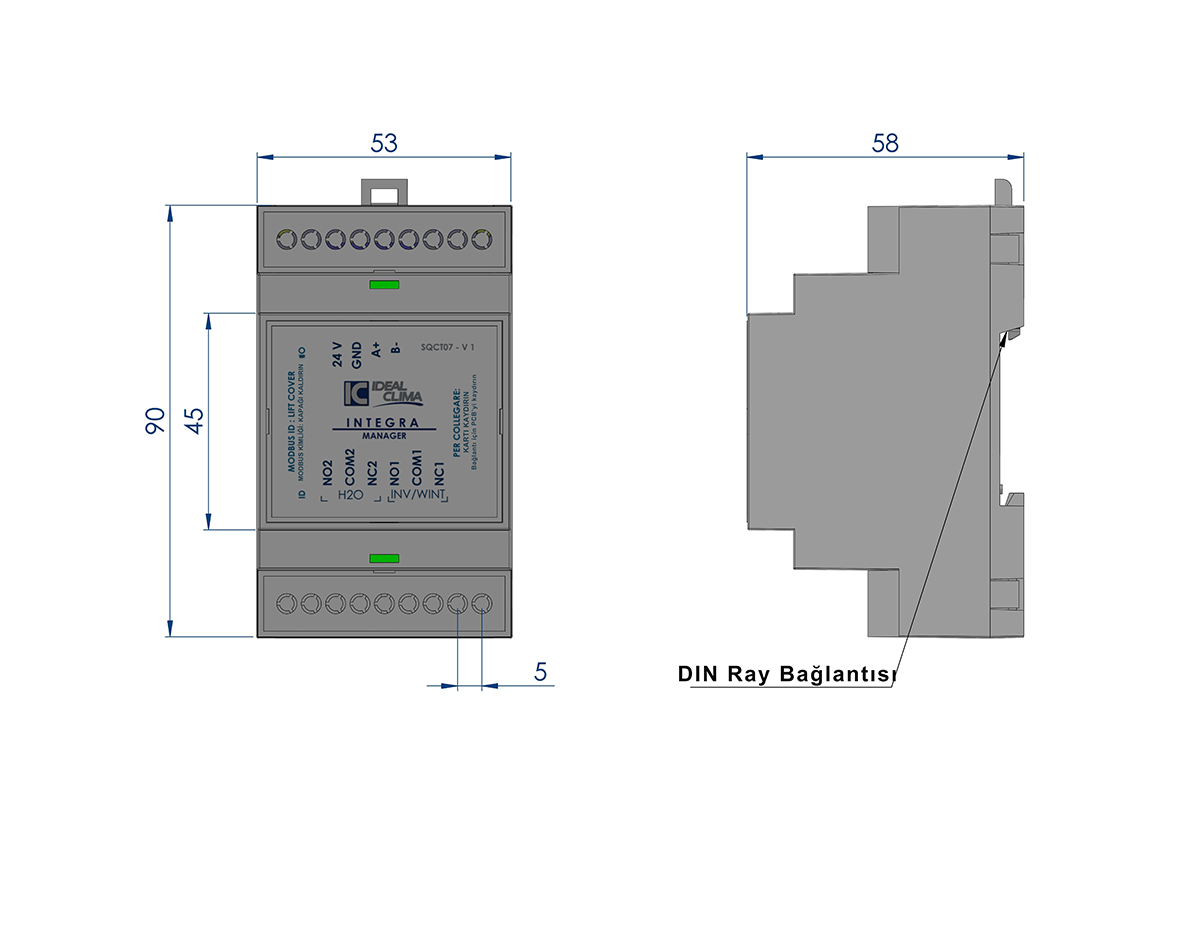

Boyutlar
TEKNİK TASARIM
.jpg)
Teknik Veriler
|
Açıklama
|
|
Integra Control Zone
|
|
Kod
|
|
SQCT12
|
|
Elektrik koruma
|
IP |
II - IP30 |
|
Fan coil ve damper çıkış sinyalleri
|
-
|
Endüktif röleler; güç kesme 2.5 A
|
|
Maks. çıkış gücü 0-10 V
|
mA
|
8
|
|
Integra Point TH sensör bağlantı kablosu
|
class
|
FTP cat.5 veya üstü
|
|
Integra Point TH sensör max mesafe
|
mt
|
30’a kadar
|
|
0-10 V çıkışında max akım
|
mA
|
8
|
|
Besleme
|
V
|
24V DC
|
|
Güç Tüketimi
|
W
|
10
|
|
Kablo iletken max çapı
|
-
|
1.20
|
|
Yükseklik
|
mm
|
57.5
|
| Genişlik |
mm |
53.3 |
|
Derinlik
|
mm
|
90.2
|
