Görünmez Plana Havalandırma Çıkışı
Tamamen düz ve duvar ile aynı su bazlı boya ile boyanabilir.

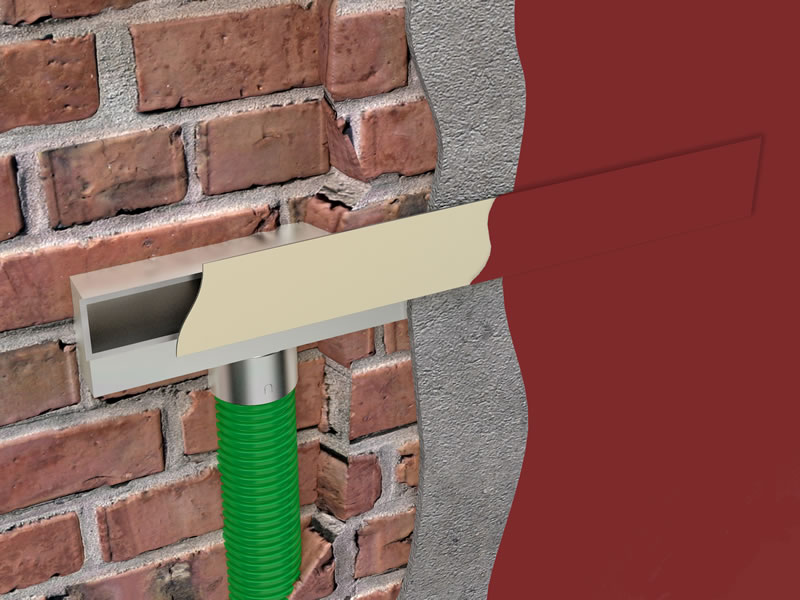

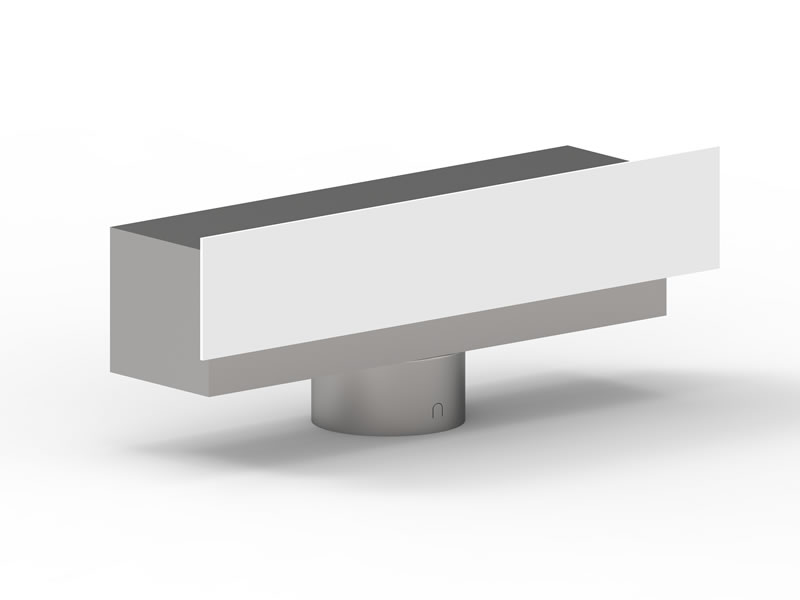

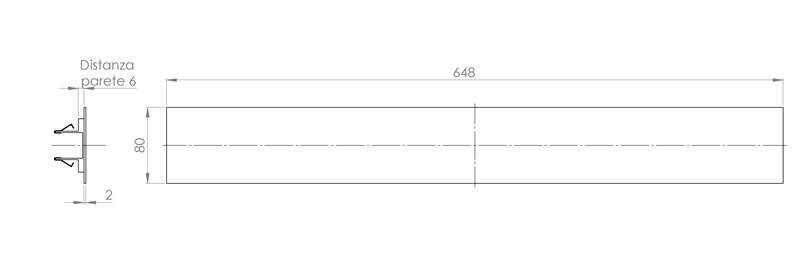

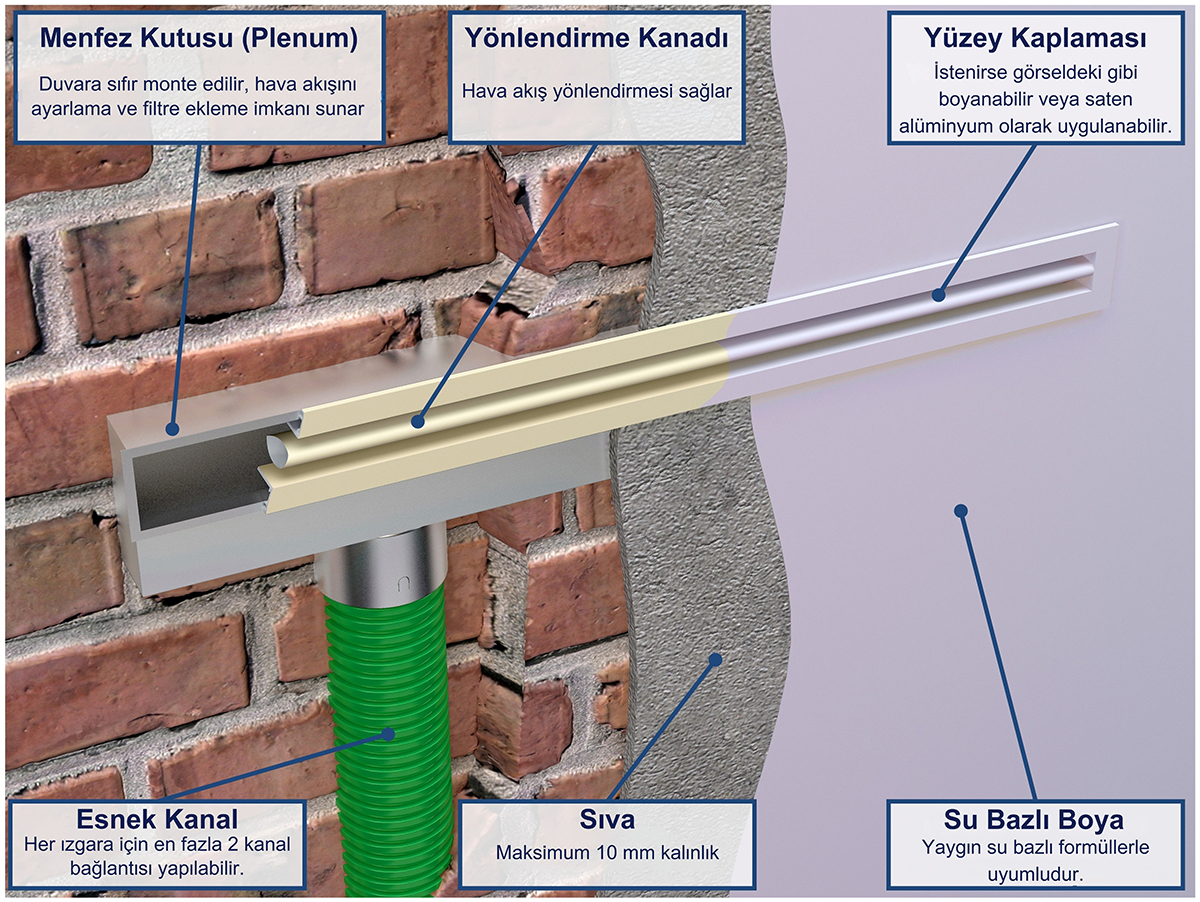

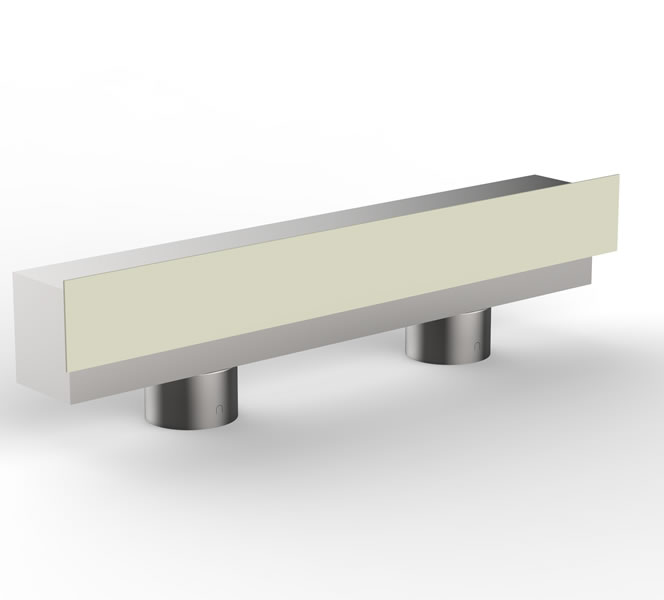

Plana, görünmez hale gelen bir havalandırma çıkışıdır. Galvaniz çelikten üretilen plenum, duvar içinde gömülü kalır ve akustik konfor sağlar. Düz yüzeyi sayesinde sadece birkaç milimetrelik bir çıkıntı oluşturarak duvarın doğal bir parçası gibi görünür (yalnızca 6mm çıkıntı). Geniş plenum kutusu seçenekleri, 90° veya arkadan bağlantıya uygun şekilde 1 veya daha fazla kanal ile kurulum yapılmasını sağlar.
VIDEO

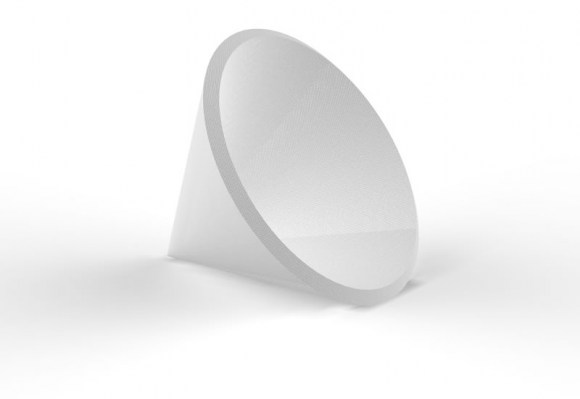

Manyetik olarak konumlandırılabilen G4 filtre, herhangi bir alet gerektirmeden kolayca takılıp değiştirilebilir (ayrıca sipariş edilmelidir). Özel tasarımı sayesinde titreşimleri önleyerek sessiz bir kullanım sunar ve bakım işlemleri son derece pratiktir.

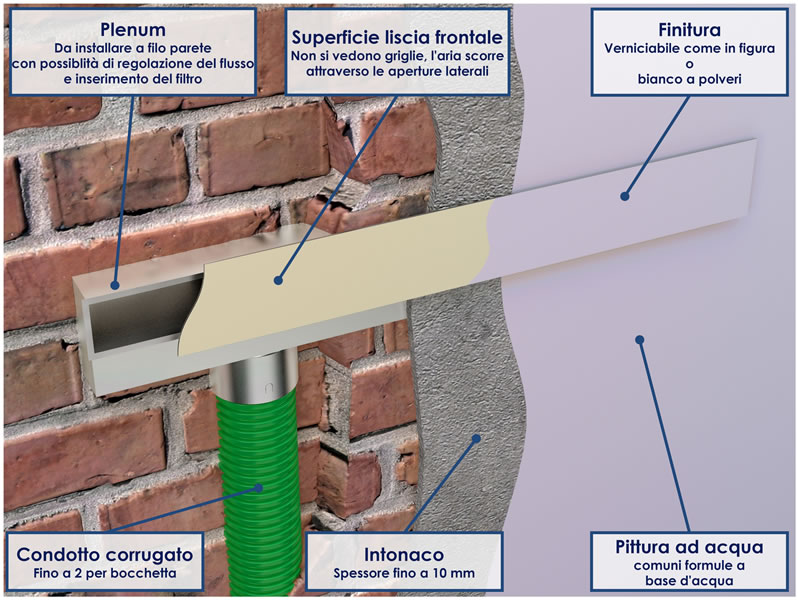

Havalandırma çıkışı iki parçalı olarak teslim edilir: İlk inşaat aşamalarında plenum duvara monte edilir, sıva tamamlandıktan sonra Plana çerçevesi monte edilerek kurulum tamamlanır.
Plana havalandırma çıkışı, Ideal Clima tarafından patenti alınmış bir tasarıma sahiptir.
Uygulama Alanı
Plana, hem hava besleme hem de hava tahliye uygulamalarında kullanılabilir. Her iki uygulamada da filtre kullanımının önerildiği durumlarda, filtre plenum içerisine yerleştirilmelidir (ayrı olarak temin edilir: Plana 2 x DN75 için VTFR01 veya Plana 1 x DN75 için VTFR02).

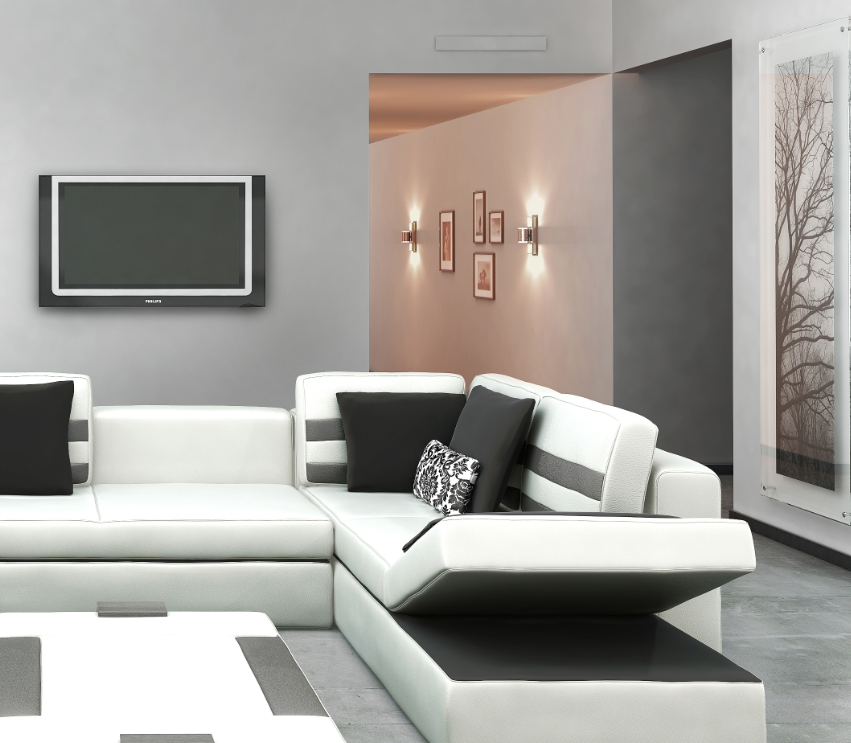

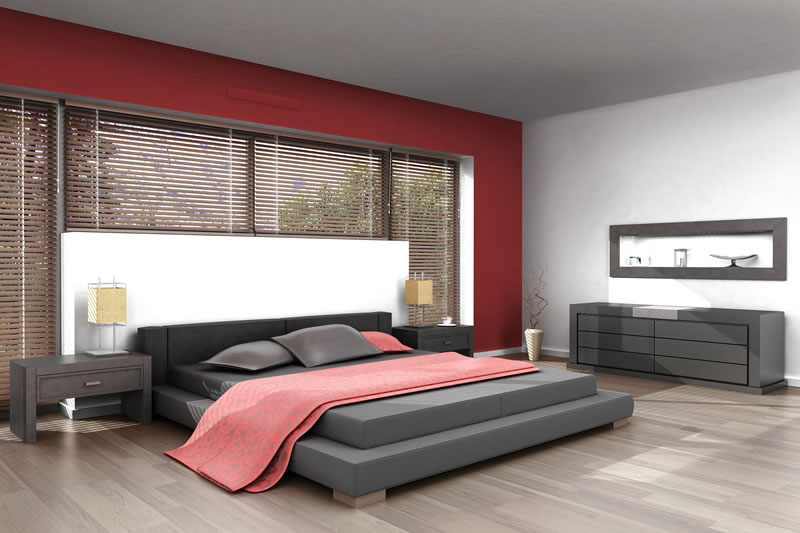

Şık ve sade tasarımı sayesinde her türlü mimari çözüme uyum sağlar.
Plenum içinde yer alan kelebek vanalar, hava akışını herhangi bir zamanda hassas bir şekilde ayarlamanıza olanak tanır. Plenum, duvara gömülü olup tamamen görünmezdir. Düz yüzeyli havalandırma çıkışı, herhangi bir ortamda fark edilmeden entegre olur.
Plana havalandırma çıkışı, duvara ve bölme duvarlara monte edilebilir. Tavan montajı için, yürürlükteki mevzuata uygun olarak güvenlik halatlarının sahada uygulanması gerekmektedir (halatlar ürüne dahil değildir). Kanca yayları, havalandırma çıkışının plenuma sağlam ve dayanıklı bir şekilde yerleştirilmesini sağlar ve montaj için herhangi bir alete ihtiyaç duyulmaz.
Yaylar, sıva düzensizliklerine veya aşırı kalınlığa uyum sağlayacak şekilde tasarlanmıştır.
Plenum, inşaat sürecinde hava kanallarının temiz kalmasını sağlamak için mühürlenmiştir. Sızdırmazlık maddesi, havalandırma çıkışı monte edilmeden hemen önce kolayca çıkarılabilir.
Hava kanalları, basınç kaybını azaltacak ve sessiz bir kullanım sağlayacak şekilde tasarlanmıştır.
Teknik Veriler

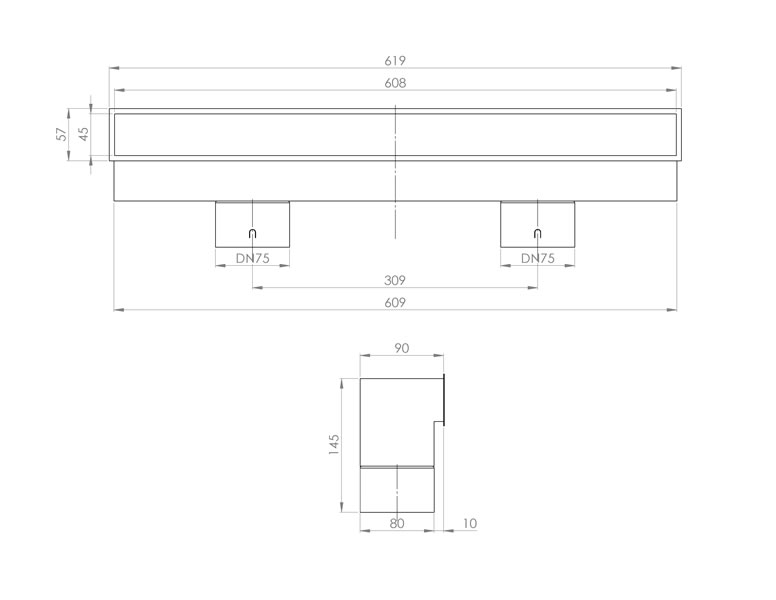

Linea ve Plana 2 x DN75 için Plenum (kod: VDPL04)
Plana 2 x DN 75 (kod: VTDS03 ve VTDS04)
Linea ve Plana 1 x DN 75 için Plenum (kod: VDPL05)
Teknik Veriler
Birim
Plana 2 x DN 75 Beyaz RAL 9010
Plana 2 x DN 75 Boyanabilir Astar
Plana 1 x DN75
Kod: VTDS03
Kod: VTDS04
Kod: VTDS06
Plenum Malzemesi
-
Galvanizli Çelik
Galvanizli Çelik
Galvanizli Çelik
Havalandırma Malzemesi
-
15/10 Sac
15/10 Sac
15/10 Sac
Uyumlu Plenum
VDPL04
VDPL04
VDPL05
Uyumlu Filtre
VTFR01
VTFR01
VTFR02
EN 779'a Göre Filtre Sınıfı
G4
G4
G4
Kesit Alanı
dm²
0,75
0,75
0,38
Kaplama
Beyaz RAL 9010 Toz Boya
Boyanabilir Astar
Boyanabilir Astar
Akustik Veriler
Hava Akışı [mc/h]
10
20
30
40
50
60
70
Frekans [Hz]
Ses Gücü Düzeyi [dB]
Ses Gücü Düzeyi [dB]
Ses Gücü Düzeyi [dB]
Ses Gücü Düzeyi [dB]
Ses Gücü Düzeyi [dB]
Ses Gücü Düzeyi [dB]
Ses Gücü Düzeyi [dB]
63
8
14
18
21
23
25
27
125
7
15
21
25
28
31
33
250
6
15
22
27
30
34
36
500
<5
6
12
18
23
27
30
1000
<5
<5
<5
<5
8
13
16
2000
<5
<5
<5
<5
<5
9
13
4000
<5
<5
<5
<5
<5
<5
7
8000
<5
<5
<5
<5
<5
<5
<5
Lwa [dB(A)]
12
13
17
21
24
28
31
Grafikler

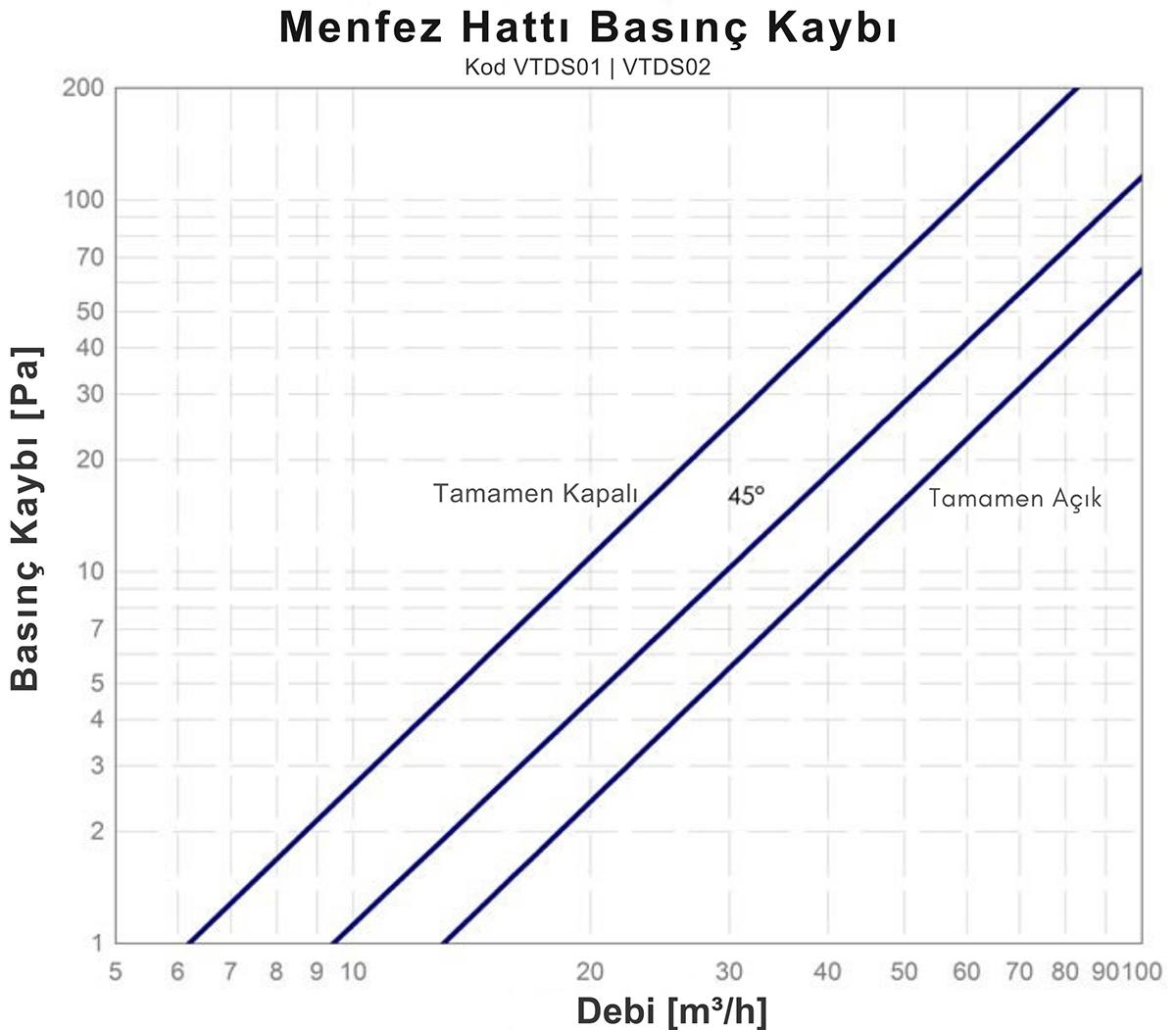

Plana 2 x DN 75 Basınç Kaybı

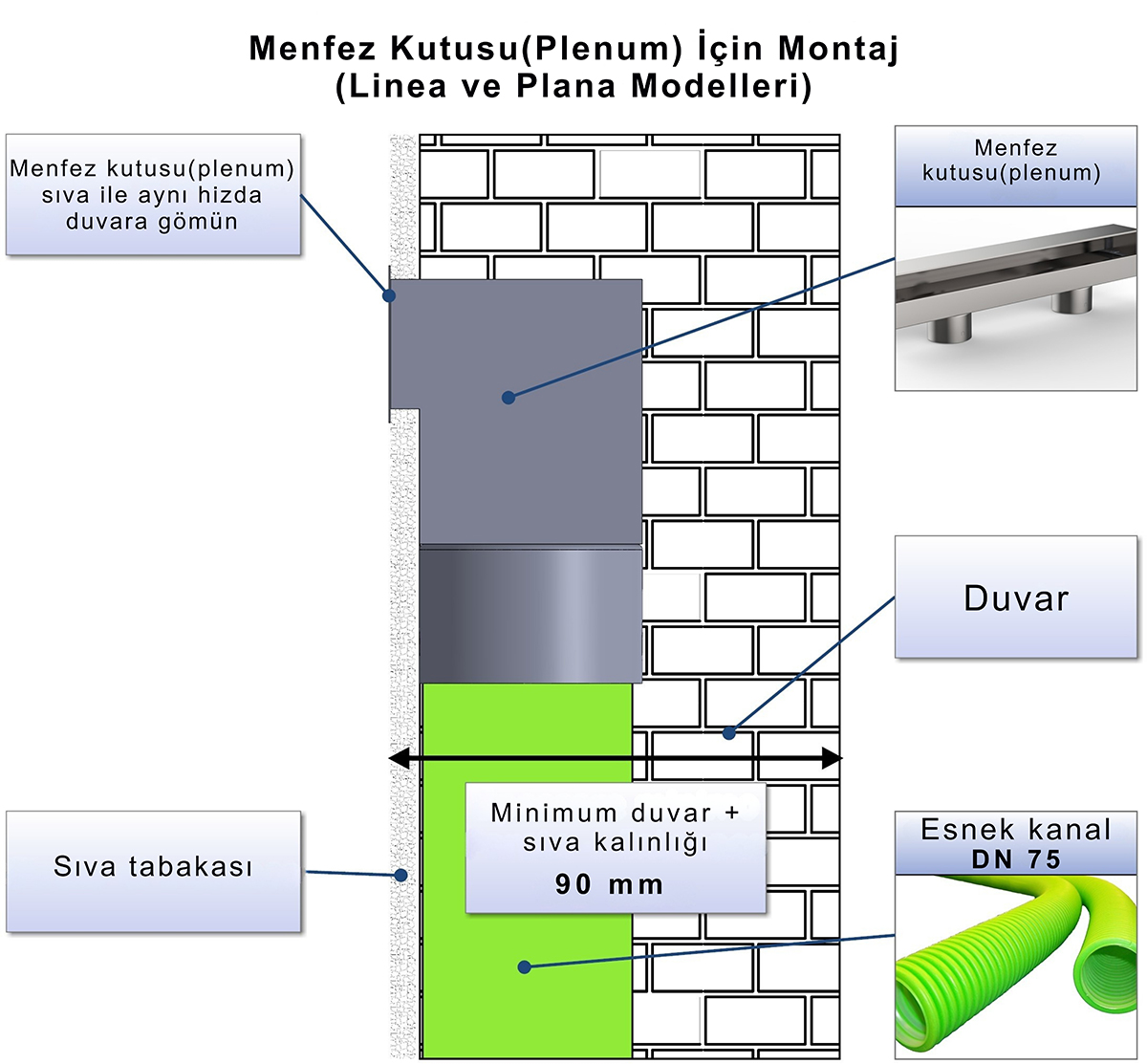

Montaj
Not : Plana'nın boyanabilir astarı üzerine boya uygulamasının mükemmel şekilde yapışmasını sağlamak için, yüzey önce ince taneli zımpara kağıdı ile hafifçe zımparalanmalıdır (220, 240 veya 280 aşındırıcılık).
Uyumlu Boyalar
Boyanabilir astarlı Plana, tüm iç cephe boyaları ile boyanabilir, özellikle de akrilik bazlı su bazlı iç cephe boyaları ile uyumludur.
