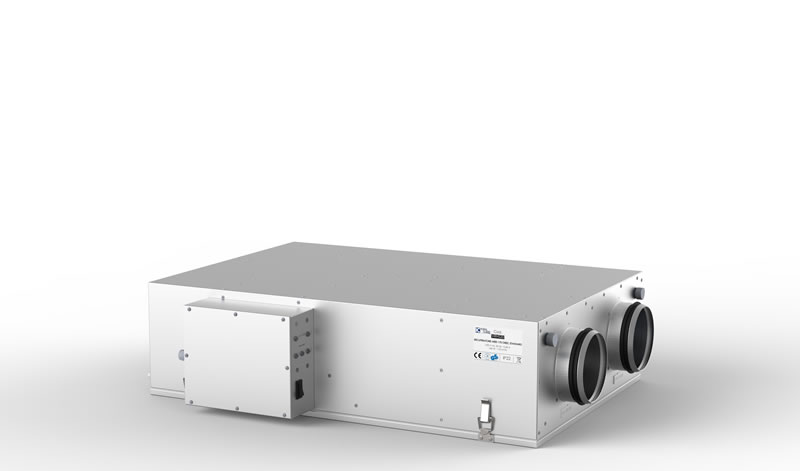

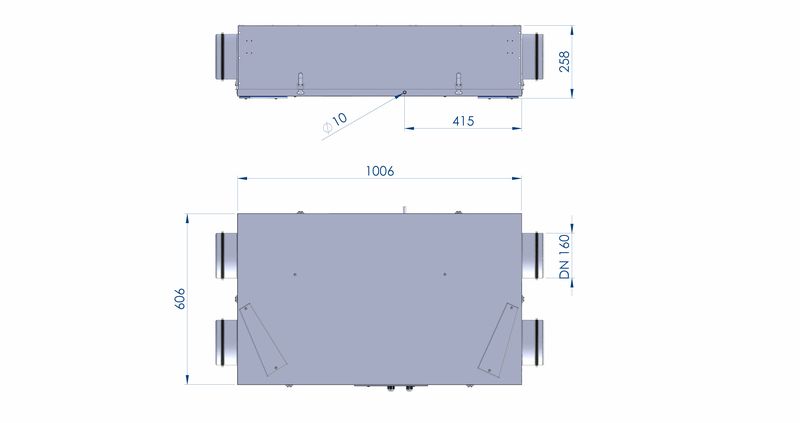

AREX+ 110 yatay model, tavan montajı için tasarlanmış, çift akışlı ve ısı geri kazanımlı bir mekanik havalandırma ünitesidir. Yüksek performanslı bu cihaz, ortama gereken hava yenilemesini sağlamak ve tahliye edilen havadaki ısıyı yeni gelen havaya aktarmak amacıyla geliştirilmiştir. Yüksek verimliliğe sahip bu üniteler, sağlam bir sac gövde yapısına sahiptir.
Her cihaz şu bileşenlere sahiptir:
- Polistiren gövdeli, altıgen tip, ters akışlı (%90’ın üzerinde verimlilik, TUV sertifikalı) hava-hava ısı eşanjörü.
- Isı geri kazanım ünitesini korumak için anti-frost (donma önleme) termostatı.
- Sürekli çalışma için üç hızlı fanlar, ters kanatlı pervaneler, aşırı ısınmaya karşı entegre termostat ve otomatik yeniden başlatma özelliği.
- Kirlilik uyarısı sinyali için uygun temiz kontakt bağlantısıyla kullanılabilen filtre kirlilik göstergesi.
- Dış hava filtresi ve geri kazanılan hava filtresi F7 sınıfındadır.
Tüm cihazlar, Avrupa ERP direktiflerine ve EN standartlarına uygun olup CE ve DoP işaretlemelerine sahiptir.
Uygulama Alanı
Cihazlar, konut veya küçük ticari binalarda aşağıdaki işlevleri yerine getirmek üzere tasarlanmıştır:
- Bina dışından çekilen taze havayı, en fazla 110 m³/h debide ortama sağlamak,
- Kirli havayı ortamdan tahliye ederken enerjiyi %90’ın üzerinde geri kazanarak (kışın ısıtma, yazın soğutma) yeni gelen havaya aktarmak ve böylece önemli ölçüde enerji tasarrufu sağlamak,
- Hem dışarıdan gelen havayı hem de teknik alanlardan çekilen havayı filtrelemek.
Asma tavana monte edilebilir ve hem rijit hem de esnek kanal sistemleriyle bağlantı kurulabilir.
Her cihazın hava yenileme kapasitesi 110 m³/h’tir.
AREX+ 110 yatay, 2,80 m yükseklik kabul edilirse yaklaşık 120 m² taban alanına sahip odalarda 0,5 Hava Değişim Katsayısı (ACH) sağlar.
Çalışma Modu

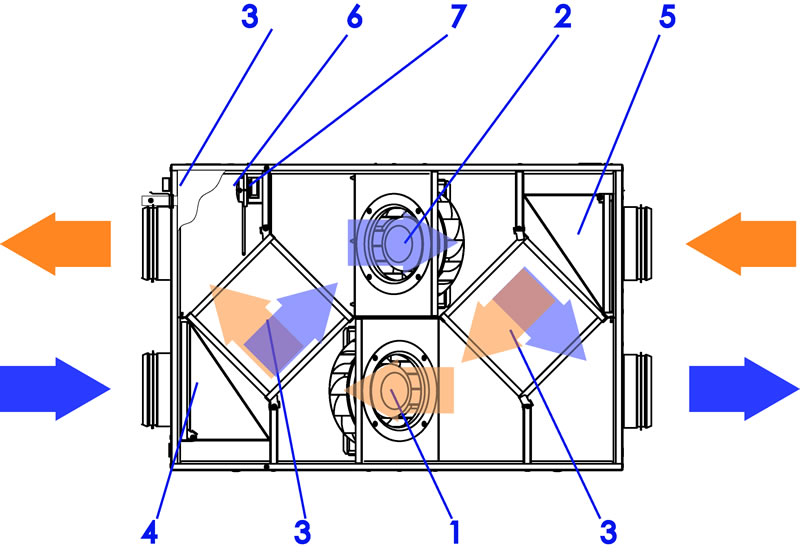

Cihaz, bakıma ihtiyaç duymayan, ters kanatlı pervanesi olan ve aşırı yük termik korumasına sahip bir santrifüj fanla (1) donatılmıştır; bu fan kirli havayı çekerek dışarı atar. Aynı özelliklere sahip ikinci bir fan (2) da dışarıdan taze hava çekerek odalara gönderir. Seri şekilde bağlanmış iki ısı eşanjörü (3) yardımıyla, egzoz havasındaki ısı geri kazanılır ve taze havaya aktarılır. Çapraz akışlı ısı eşanjörleri alüminyumdan üretilmiştir. Dış hava (4) filtrelendiği gibi, teknik mekânlardan çekilen kirli hava (5) da filtrelenir. Dış hava sıcaklığı, eşanjörlerde buz oluşum riski yaratacak kadar düştüğünde, güvenlik termostatı (6) fanı yeterli süre durdurur. Bir kontrol ünitesi (7), cihazın doğru çalışmasını denetler. Eşanjörlerde oluşan kondens, tepside (8) toplanır ve drenaj hattına (9) yönlendirilir.
Hava debisi, ihtiyaçlara göre manuel veya otomatik olarak ayarlanabilir. Otomatik ayarlama, koku ve kirleticileri algılayabilen sensörlerin (opsiyonel) kurulumu ile mümkündür.
Teknik Veriler
| Açıklama |
|
Isı Geri Kazanım Cihazı
AREX+ 110 Yatay |
| Kod |
|
VRHS11 |
| Hava debisi |
m³/h |
110 |
| Maksimum statik basınç |
Pa |
100 |
| Verimlilik |
% |
> 90% |
| Kışın geri kazanılan ısıl güç |
W |
1285 |
| Yazın geri kazanılan ısıl güç |
W |
439 |
| Güç tüketimi |
W |
60 |
| Maksimum hızda akım tüketimi |
A |
0,8 |
| Besleme |
V/ph/Hz |
230/1+N/50 |
| Boş ağırlık |
kg |
25 |
| Maksimum hızda ses seviyesi |
dB(A) |
52 |
Not:
Isı değişim verimliliği ve kışın geri kazanılan güç, iç ortam sıcaklığı +20°C 50% RH ve dış hava sıcaklığı -5°C 80% RH koşullarına göredir.
Yazın geri kazanılan ısıl güç, iç ortam sıcaklığı +26°C 50% RH ve dış hava sıcaklığı 35°C 70% RH kabul edilerek hesaplanmıştır.
Farklı çalışma koşullarında, nominal değerlere kıyasla elde edilen sonuçlar değişiklik gösterebilir.
Şartname
Kod. VRHS11 - AREX+ 110 yatay ısı geri kazanım cihazı, otomatik free-cooling özelliği
Galvaniz sac malzemeden üretilmiş, tavana monte edilebilen kanal tipi hava işleme cihazı, hava yenileme ve tahliye havasından ısı geri kazanımı sağlayarak maksimum enerji verimliliği sunar. Hava yenileme debisi 110 m³/h, ters akışlı eşanjör verimliliği %90’ın üzerinde, UNI EN ISO 3746:1997’ye göre ses gücü seviyesi 52 dB(A). Cihazda, ErP 2018’e uygun olarak otomatik free-cooling ve filtre tıkanıklığı uyarısı bulunmaktadır.
Grafikler

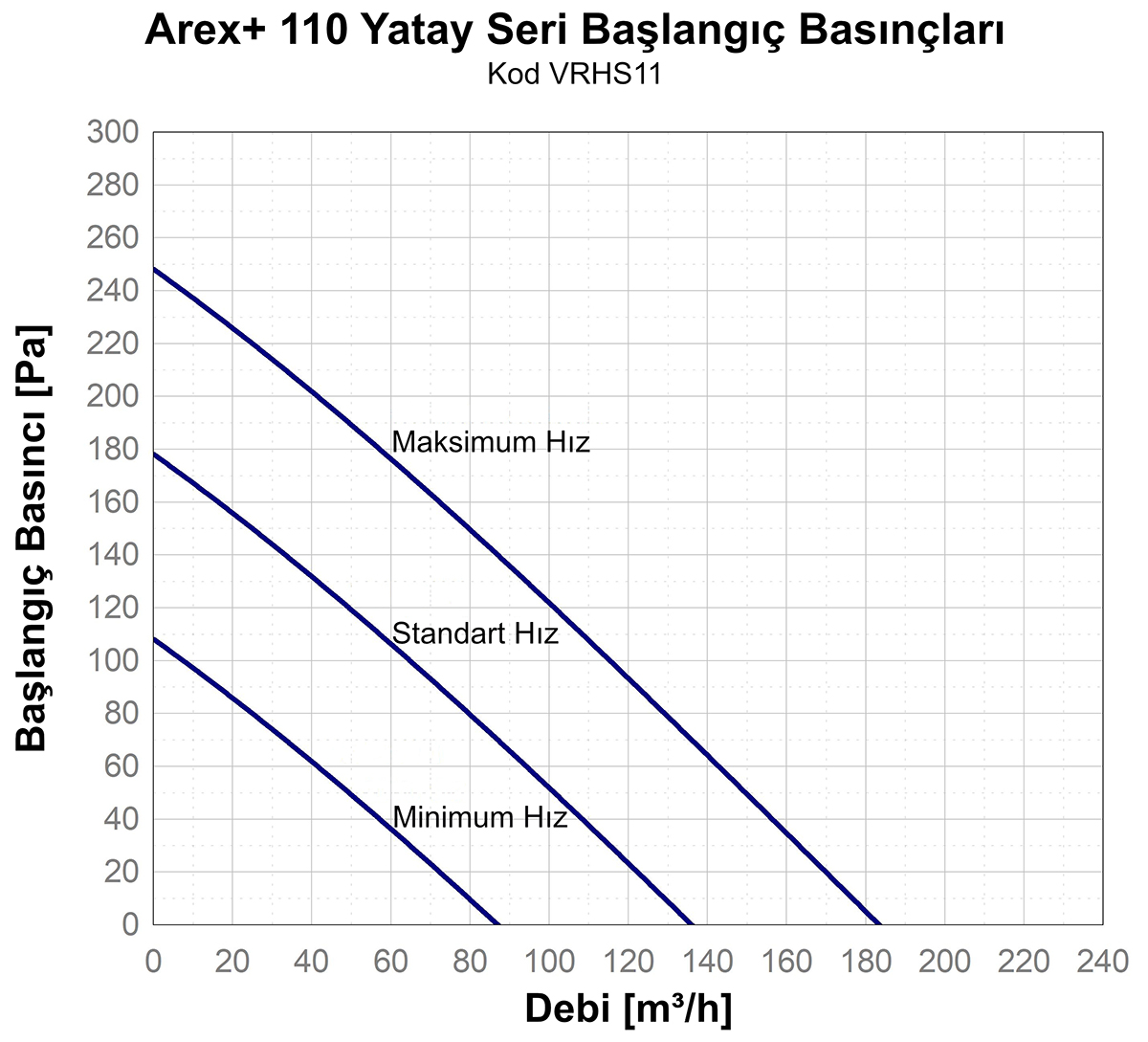

Basınç Diyagramı
.jpg)

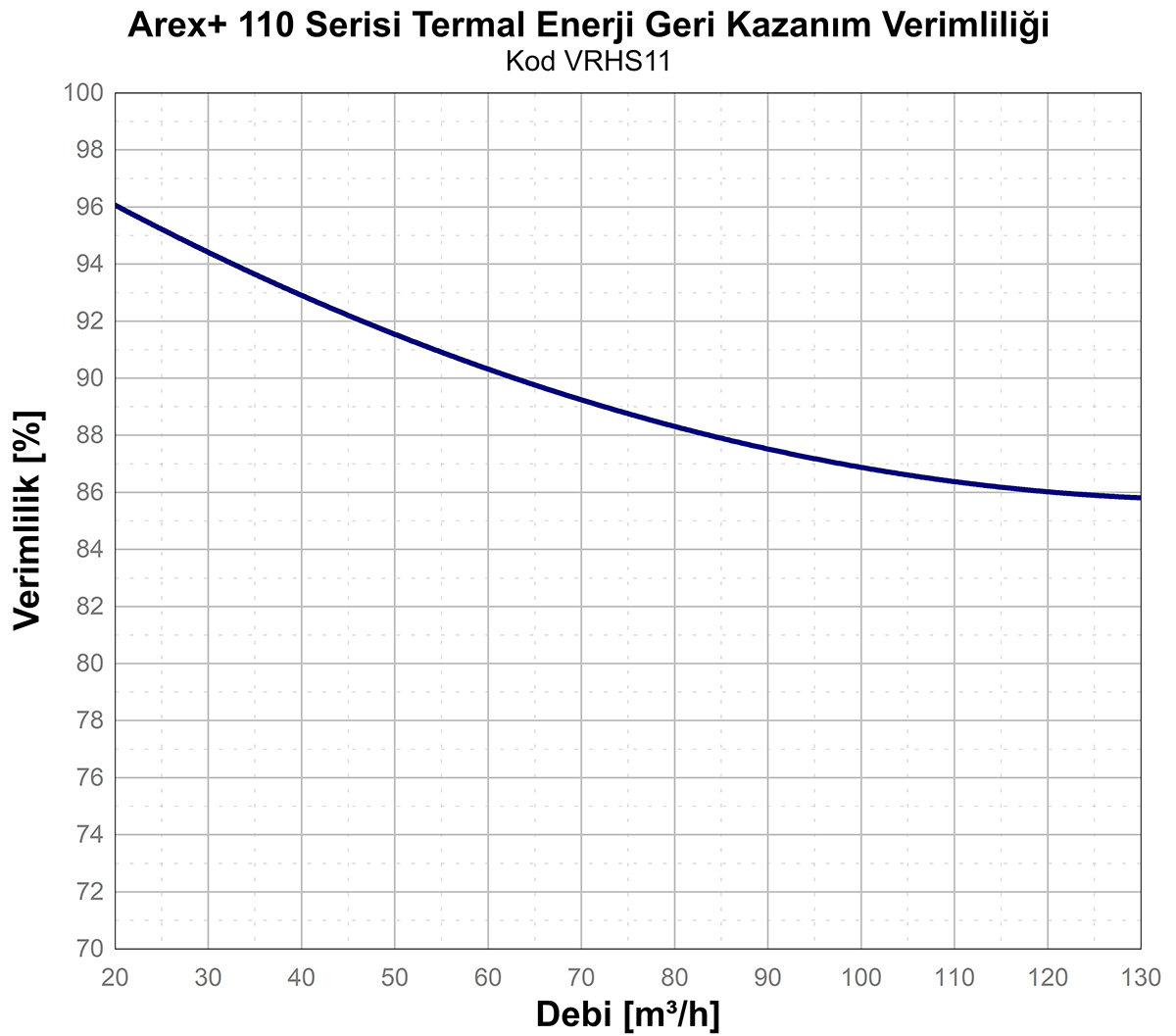

Isı Geri Kazanım Verimliliği Diyagramı
.jpg)
KURULUM ÖNERİLERİ
Tavana (asma tavan içinde) montaj yapılacaksa, uygun boyutlarda bağlantı elemanları ve askılar kullanılması önerilir ve bunların monte edileceği yapıya göre seçilen titreşim sönümleyici eklemlerle bağlantı yapılması gerekir. Asma tavanın iç kısmının yüksek yoğunluklu ses emici malzemelerle kaplanması, ayrıca makinenin çıkarılması, hava filtrelerinin temizlenmesi, soğutma devresinin kontrolü, bakım ve elektrik panosunun kontrolü için bir veya birden çok erişim boşluğu bırakılması önerilir. Makinenin tamamen sökülüp çıkarılabileceği kadar geniş bir açıklık sağlanmalıdır.
