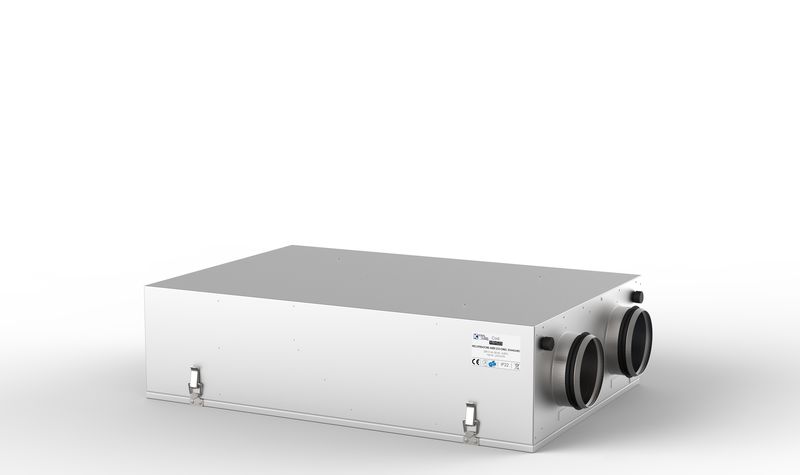

AREX+ 160 yatay, çift akışlı ve ısı geri kazanımlı bir mekanik havalandırma ünitesidir. Tavan montajına uygun olarak tasarlanan bu yüksek performanslı cihaz, ortama gereken hava yenileme akışını sağlamak ve tahliye edilen havadaki ısıyı taze havaya aktarmak üzere geliştirilmiştir. Yüksek performanslı tasarım, sağlam bir sac gövdeye sahiptir.
Her cihazda aşağıdakiler bulunur:
- Kirlilik sinyali için temiz kontak bağlantısı yapılabilen filtre kirlilik göstergesi.
- Polistiren gövdeli, ters akışlı (%90'ın üzerinde verimlilik, TUV sertifikalı) altıgen hava-hava ısı eşanjörü.
- Isı eşanjörünü korumak için anti-frost (donma önleme) termostatı.
- Sürekli çalışma özelliğine sahip, ters kanatlı üç hızlı fanlar, entegre aşırı ısınma termostatı ve otomatik yeniden başlatma.
- Kapasite ayarlı otomatik free-cooling.
- Dış hava filtresi ve geri kazanılmış hava filtresi F7 sınıfındadır.
Tüm cihazlar, Avrupa ERP direktiflerine ve EN standartlarına uygun olup CE ve DoP işaretlemesine sahiptir.
Uygulama Alanı
Cihazlar, konut veya küçük ticari ortamlarda şu işlevleri yerine getirecek şekilde tasarlanmıştır:
- En fazla 160 m³/h taze hava sağlayarak bina dışından taze hava çekmek,
- Odaların havasından %90 oranında ısı geri kazanarak, kışın ısıtma ve yazın soğutma amacıyla taze havaya aktarmak ve böylece önemli enerji tasarrufu elde etmek,
- Hem dışarıdan gelen hem de odalardan çekilen havayı filtrelemek.
Asma tavana monte edilebilir ve bir havalandırma ağına bağlanabilir.
Her bir ünitenin hava yenileme kapasitesi 160 m³/h’dir.
AREX+ 160 yatay, 2,80 m yükseklik kabul edildiğinde yaklaşık 150 m² alana sahip odalarda 0,5 Hava Değişim Katsayısı (ACH) sağlar.
Çalışma Modu
Cihaz, bakım gerektirmeyen ve aşırı yük korumalı bir motora sahip ters kanatlı bir santrifüj fanla (1) donatılmıştır; bu fan egzoz havasını dışarı atar. Aynı özelliklere sahip ikinci bir fan (2), dışarıdan taze hava çekerek odalara gönderir. Seri bağlı iki eşanjör (3) aracılığıyla, egzoz havasındaki ısı geri kazanılır ve taze havaya aktarılır. Çapraz akışlı eşanjörler alüminyumdan üretilmiştir. Dış hava (4) filtrelendiği gibi teknik odalardan çekilen egzoz havası (5) da filtrelenir. Dış hava sıcaklığı, eşanjörlerde buz oluşma riski yaratacak kadar düştüğünde, fanlar gereken süre durur. Bir cihaz kontrol ünitesi (8), doğru çalışmayı denetler. Eşanjörlerde oluşan kondens, haznede (6) toplanır ve drenaj borusuna (7) iletilir.
Hava debisi, ihtiyaca göre manuel veya otomatik olarak ayarlanabilir. Otomatik ayar, koku ve kirleticileri algılayan sensörlerin (opsiyonel) kurulmasıyla sağlanabilir.

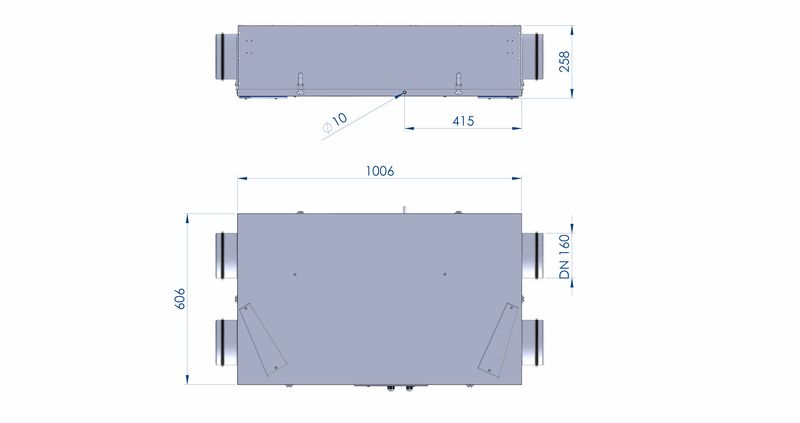

Teknik Veriler
| Açıklama |
|
AREX+ 160 Yatay |
| Kod |
|
VRHS16 |
| Nominal Hava Debisi |
m³/h |
160 |
| Verimlilik |
% |
> 90 % |
| Kışın Geri Kazanılan Isıl Güç |
W |
1580 |
| Yazın Geri Kazanılan Isıl Güç |
W |
550 |
| Maksimum Hızda Güç Tüketimi |
W |
75 |
| Maksimum Hızda Akım Tüketimi |
A |
1.5 |
| Besleme |
V/ph/Hz |
230/1+N/50 |
| Boş Ağırlık |
kg |
27 |
| Maksimum Hızda Ses Seviyesi |
dB(A) |
51 |
Not:
Kışın ısı değişim verimliliği ve geri kazanılan güç, iç ortam +20°C %50 RH ve dış hava -5°C %80 RH koşullarına göredir. Yazın geri kazanılan ısıl güç, iç ortam +26°C %50 RH ve dış hava 35°C %70 RH kabul edilmiştir.
Farklı çalışma koşullarında, nominal değerlerden uzaklaştıkça elde edilen sonuçlar değişiklik gösterebilir.
Şartname
Kod VRHS16 – AREX+ 160 Yatay Isı Geri Kazanım Cihazı, Otomatik Free-Cooling Özelliği
Tavanda monte edilebilir, galvaniz sac gövdeli kanal tipi hava işleme cihazı; hava yenileme ve egzoz havasından ısı geri kazanımı yoluyla maksimum enerji verimliliği sağlar. Hava yenileme debisi 160 m³/h, ters akışlı ısı eşanjör verimliliği %90’ın üzerinde, UNI EN ISO 3746:1997’ye göre ses gücü 51 dB(A). ErP 2018’e uygun otomatik free-cooling ve tıkanmış filtre uyarısı dahildir.
Grafikler

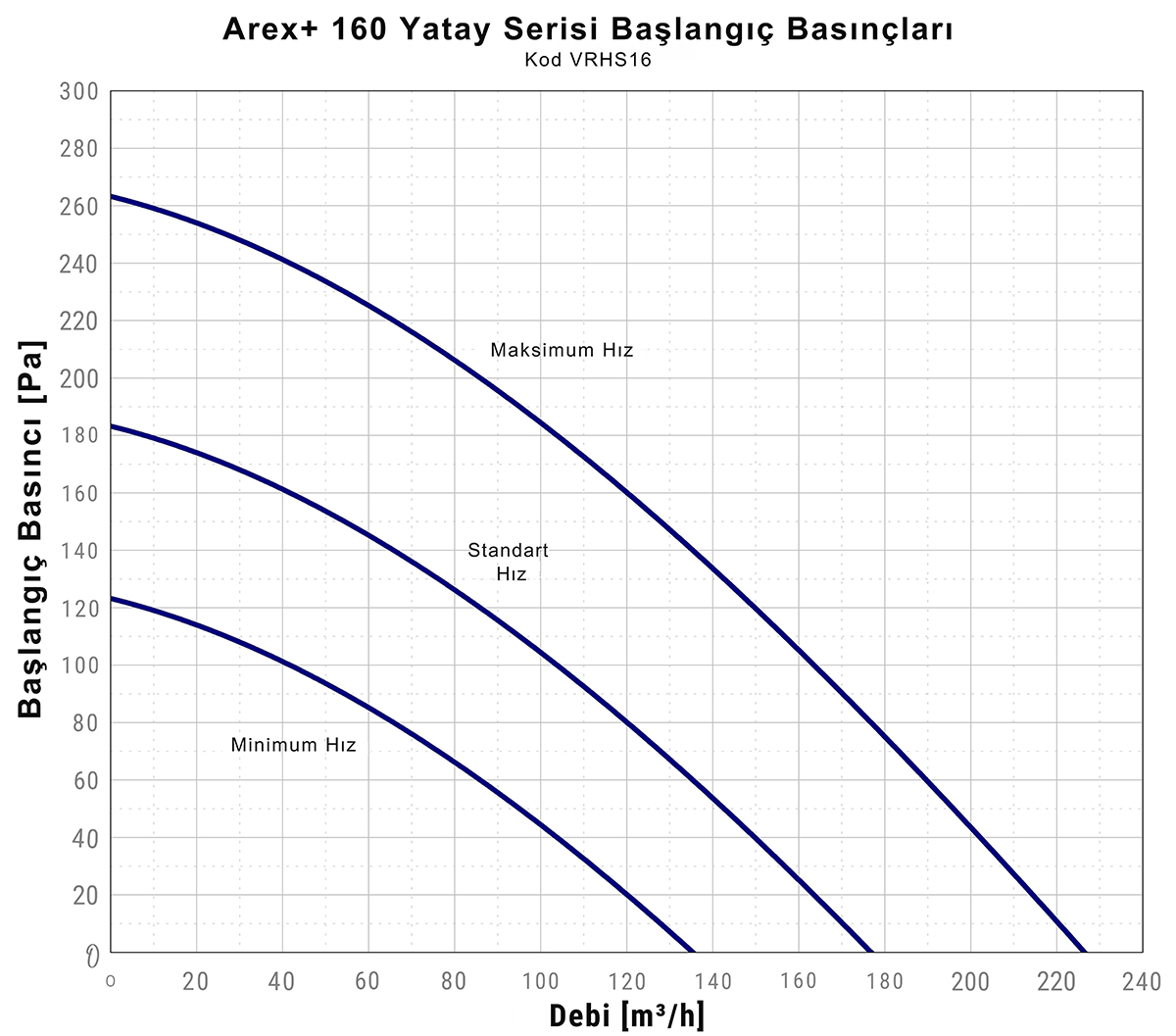

Basınç Düşümü Diyagramı
.jpg)

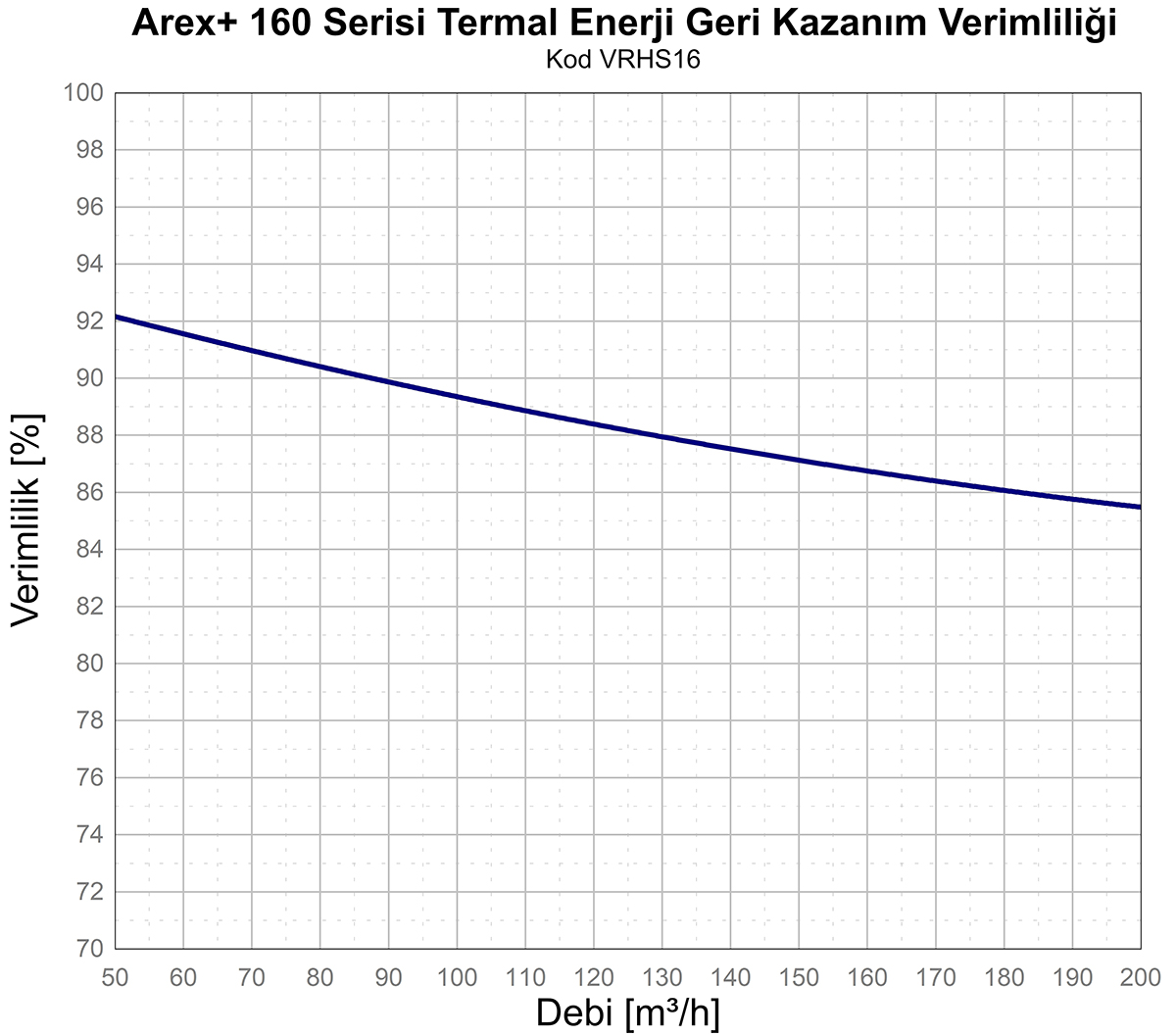

Isı Geri Kazanım Verimliliği Diyagramı
.jpg)
KURULUM ÖNERİLERİ
Tavana (asma tavan içinde) montaj yapılacaksa, uygun boyutlu bağlantı elemanları ve askılar kullanılması önerilir ve monte edileceği yapıya göre seçilen titreşim sönümleyici eklemlerle sabitlenmelidir. Asma tavanın içini yüksek yoğunluklu ses yalıtım malzemesiyle kaplamak ve hava filtrelerini temizlemek, soğutma devresini kontrol etmek, bakım ve elektrik panosu kontrolü için makinenin çıkarılabileceği bir veya birden çok erişim boşluğu sağlamak önerilir. Cihazın tamamen sökülebilmesi ve çıkarılabilmesi için asma tavanda yeterli genişlikte bir açıklık bulunmalıdır.
