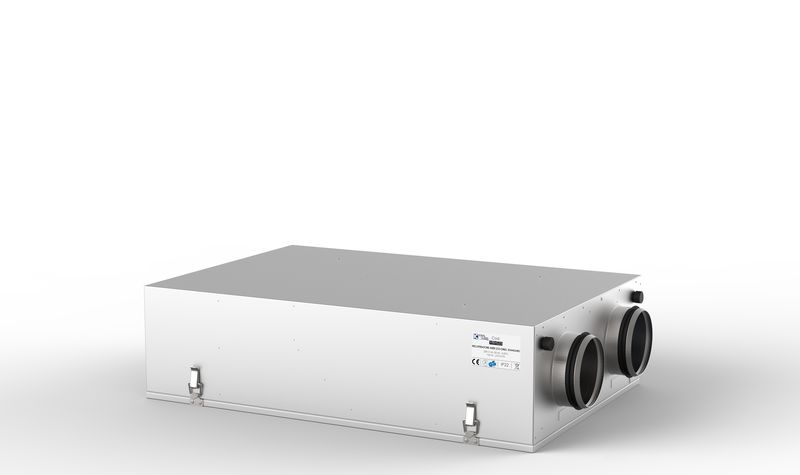

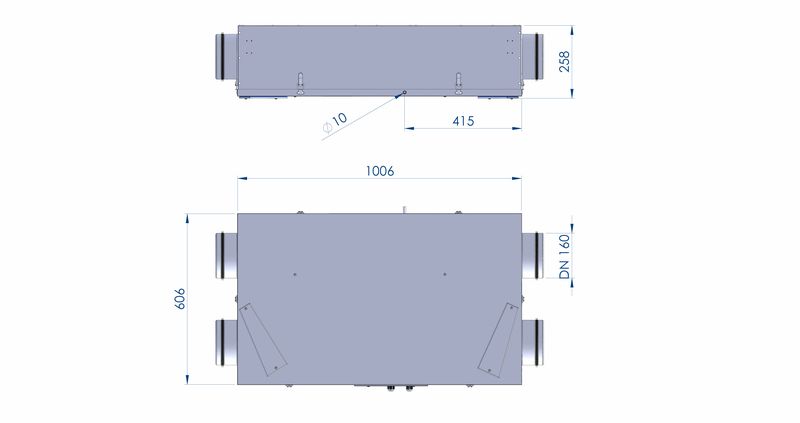

AREX+ 250 yatay, tavan montajı için tasarlanmış bir mekanik havalandırma cihazıdır. Çift akışa ve ısı geri kazanımına sahiptir. Bu cihaz, ortamda gerekli hava yenileme akışını sağlamak ve tahliye edilen havadaki ısıyı taze havaya aktarmak üzere tasarlanmıştır. Yüksek performanslı bu cihazlar, sağlam bir sac yapı ile üretilmiştir.
Her cihaz aşağıdakileri içerir:
- Kirlilik göstergesi sinyaline uygun temiz kontak bağlantısıyla filtre kirlilik uyarısı.
- Polistiren gövdeli, altıgen tasarımlı hava-hava ısı eşanjörü (%90 üstü verimlilik, TUV sertifikalı), ters akışlı.
- Isı eşanjörünü koruyan donma önleyici (anti-frost) termostat.
- Ters kanatlı pervaneye sahip, sürekli kullanıma uygun üç hızlı fanlar; entegre aşırı ısınma termostatı ve otomatik yeniden başlatma.
- Kapasite kontrollü otomatik free-cooling.
- Dış hava filtresi ve geri kazanılmış hava filtresi F7 sınıfında.
Tüm cihazlar, Avrupa ERP direktifleri ve EN standartlarıyla uyumludur ve CE ve DoP işaretleri taşır.
Uygulama Alanı
Cihazlar, konut veya küçük ticari ortamlarda şu işlevleri yerine getirecek şekilde tasarlanmıştır:
- En fazla 250 m³/h debide dışarıdan taze hava sağlayarak ortamın hava yenilenmesi,
- Kışın ortamdan alınan kirli havadaki ısının %90’ını geri kazanarak (yazın soğutma dahil) taze havaya aktarmak ve böylece önemli enerji tasarrufu sağlamak,
- Hem dışarıdan gelen hem de ortamdan çekilen havayı filtrelemek.
Asma tavanda monte edilerek bir havalandırma ağına bağlanabilir.
Her bir ünitenin hava yenileme kapasitesi 250 m³/h’dir.
AREX+ 250 yatay, 2,80 m yüksekliğe sahip ortalama 150 m² odalarda 0,5 Hava Değişim Katsayısı (ACH) sağlar.
Çalışma Modu

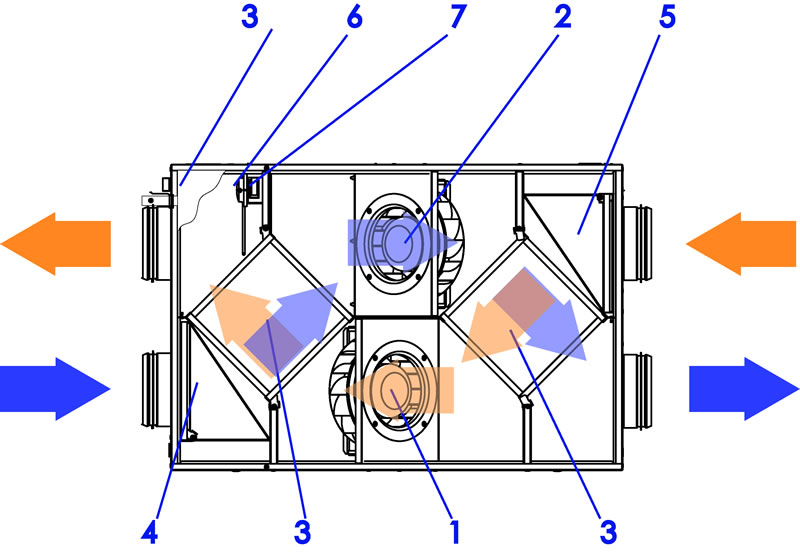

Cihaz, bakım gerektirmeyen motora sahip ters kanatlı bir santrifüj fanla (1) donatılmıştır. Bu fan, egzoz havasını çekerek dışarı atar. Aynı özelliklere sahip ikinci bir fan (2) ise dışarıdan taze hava çekip odalara gönderir. Seri bağlı iki eşanjör (3) sayesinde egzoz havasındaki ısı geri kazanılır ve taze havaya aktarılır. Çapraz akışlı eşanjörler alüminyumdur. Dış hava (4) filtrelendiği gibi odalardan çekilen egzoz havası (5) da filtrelenir. Dış hava sıcaklığı, eşanjörlerde buz oluşumu riski yaratacak kadar düştüğünde, fanlar gerekli süre durur. Bir kontrol ünitesi (8) cihazın doğru çalışmasını sağlar. Eşanjörlerde oluşan kondens, tepside (6) toplanır ve drenaj borusuna (7) gönderilir.
Hava debisi ihtiyaçlara göre manuel veya otomatik olarak ayarlanabilir. Otomatik ayar, koku ve kirleticileri algılayabilen sensörler (opsiyonel) sayesinde mümkündür.
Teknik Veriler
| Açıklama |
|
AREX+ 250 Yatay
|
| Kod |
|
VRHS26 |
| Nominal Hava Debisi |
m³/h |
250 |
| Verimlilik |
% |
> 90% |
| Kışın Geri Kazanılan Isıl Güç |
W |
1580 |
| Yazın Geri Kazanılan Isıl Güç |
W |
550 |
| Maksimum Hızda Güç Tüketimi |
W |
85 |
| Maksimum Hızda Akım Tüketimi |
A |
1.54 |
| Besleme |
V/ph/Hz |
230/1+N/50 |
| Boş Ağırlık |
kg |
29 |
| Maksimum Hızda Ses Seviyesi |
dB(A) |
53 |
Not:
Isı değişim verimliliği ve kışın geri kazanılan güç, iç ortam +20°C, %50 RH ve dış hava -5°C, %80 RH kabul edilerek hesaplanmıştır. Yazın geri kazanılan ısıl güç, iç ortam +26°C, %50 RH ve dış hava 35°C, %70 RH koşullarına göredir.
Çalışma koşulları nominal değerlerden uzaklaştıkça elde edilen sonuçlar değişebilir.
Şartname
Kod VRHS26 – AREX+ 250 Yatay Isı Geri Kazanım Cihazı, Otomatik Free-Cooling
Tavana monte edilebilir, galvaniz sac gövdeli kanal tipi hava işleme cihazı; egzoz havasından ısı geri kazanımıyla maksimum enerji verimliliği sağlar. Hava yenileme debisi 250 m³/h, ters akışlı ısı eşanjör verimliliği %90’ın üzerinde, UNI EN ISO 3746:1997’ye göre ses gücü seviyesi 53 dB(A). Otomatik free-cooling ve ErP 2018’e uygun filtre tıkanıklığı uyarısı dahildir.
Grafikler

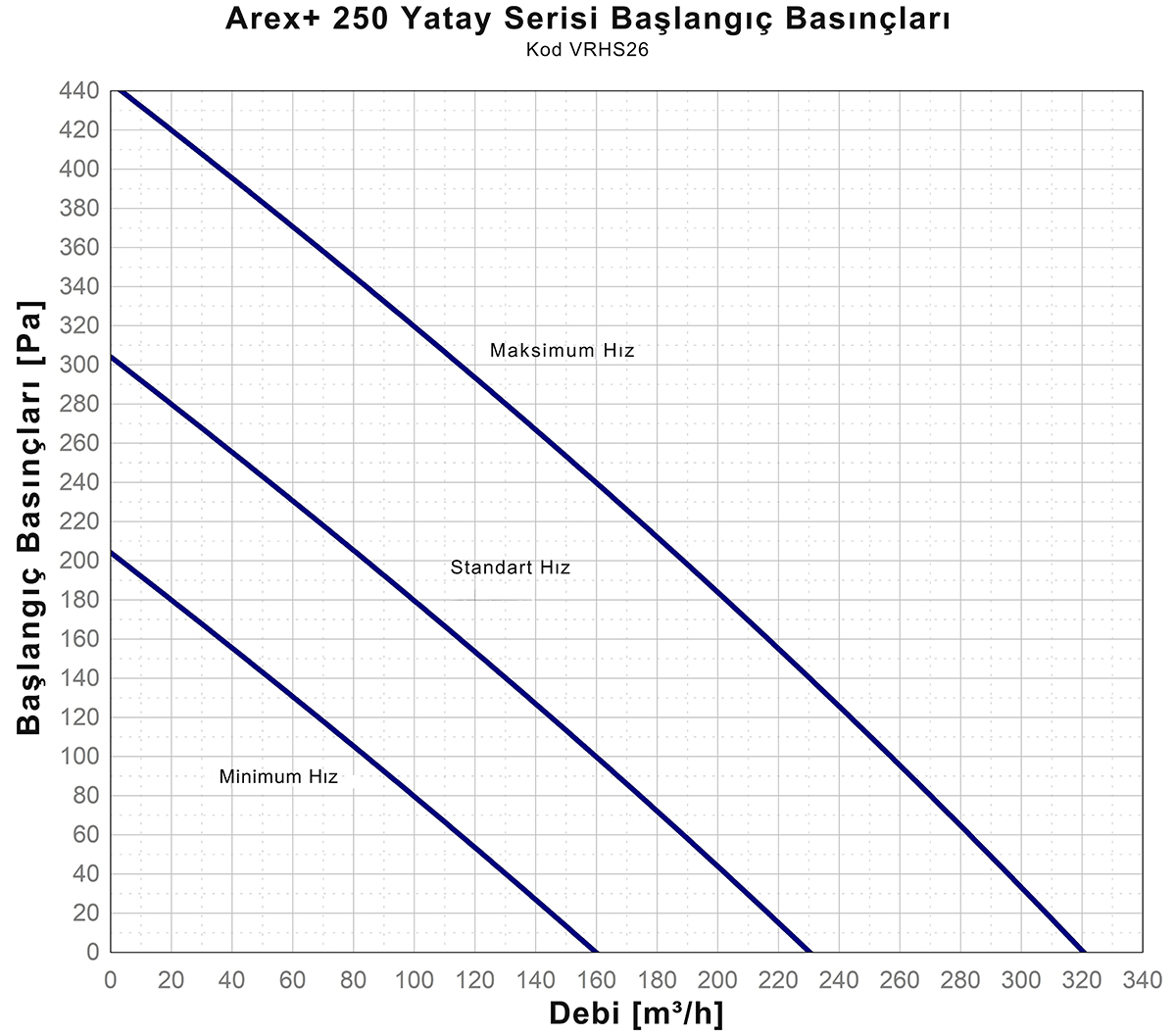

Basınç Düşümü Diyagramı
.jpg)

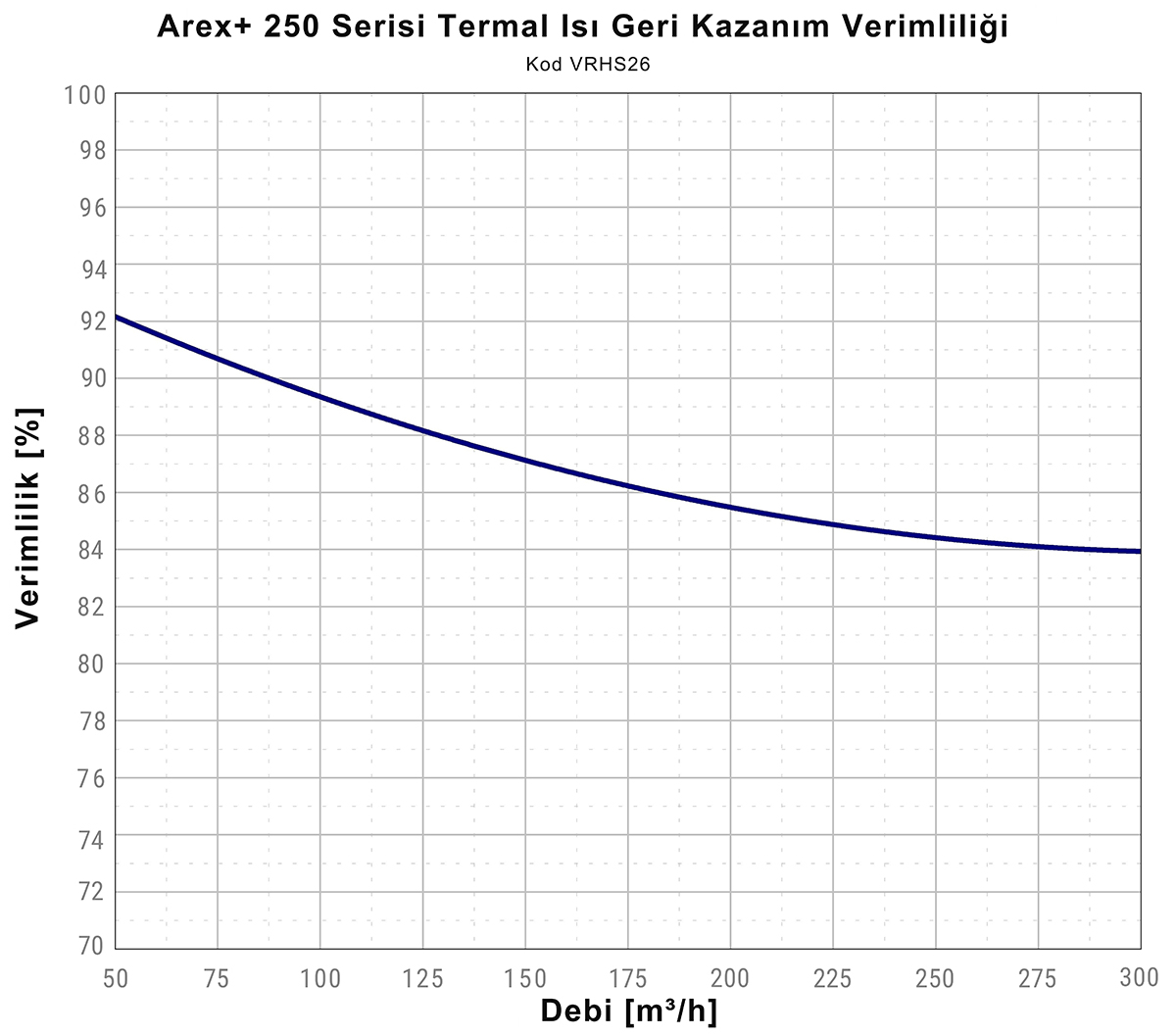

Isı Geri Kazanım Verimliliği Diyagramı
.jpg)
KURULUM ÖNERİLERİ
Tavana (asma tavan içine) monte edilmesi halinde, uygun ebatta bağlantı elemanları ve askılar kullanılması, bunların titreşim sönümleyici eklemlerle sabitlenmesi önerilir. Asma tavanın iç kısmı yüksek yoğunluklu ses yalıtım malzemesiyle kaplanmalı ve makineyi çıkarma, hava filtrelerini temizleme, soğutma devresi kontrolü, bakım ve elektrik panosu kontrolü gibi işlemler için bir veya daha fazla erişim boşluğu bırakılmalıdır. Makineyi tamamen sökmek ve çıkarmak için asma tavanda yeterli genişlikte bir açıklık oluşturulmalıdır.
