Mach+ dikey serisi, odaları havalandırıp egzoz havasıyla dışarı atılacak ısıyı geri kazanmak için tasarlanmış, duvara monte edilebilen ısı geri kazanım (HRV) cihazlarından oluşur. Yüksek performanslı bu cihazlar, sağlam bir sac gövdeye sahiptir. Odalara gerekli hava yenilemesini sağlarken, egzoz havasındaki ısıyı taze hava akışına aktararak enerji tasarrufu sağlar.
Her cihaz şu donanımları içerir:
- Sürekli kullanım, enerji tasarrufu ve düşük gürültü için inverter modülasyonlu fırçasız (brushless) fanlar.
- Polistiren gövdeli, ters akış prensibine sahip (%90’dan yüksek verimlilik) hava-hava ısı eşanjörü.
- Besleme ve egzoz filtreleri F7 sınıfında.
- Soğutma enerjisini korumak için free-cooling (serbest soğutma), modele göre manuel veya otomatik.
Tüm cihazlar, Avrupa ERP direktifleri ve EN standartlarına uygun olup CE işaretlemesi ve ilgili DoP belgelerine sahiptir.
Kullanım Alanı
Cihazlar aşağıdaki işlevleri yerine getirmek üzere tasarlanmıştır:
- Bina dışından alınan taze havayı, modele göre 360 m³/h debiye kadar ortama sağlaması.
- Odadan tahliye edilen egzoz havasının >%90’ına kadar olan ısısını geri kazanarak (kışın ısıtma ve yazın soğutma için) besleme havasına aktarması ve böylece önemli ölçüde enerji tasarrufu sağlaması.
- Dışarıdan alınan hava ile ıslak hacimlerden atılan havayı filtrelemesi.
Cihazlar hem konut hem de küçük ticari binalarda kullanılabilir.
Her cihazın hava yenileme kapasitesi 360 m³/h’dir.
Mach+ dikey serisi rekuperatörler; modele göre manuel veya otomatik etkinleşen free-cooling ve tıkanmış filtre uyarısı özelliklerine sahiptir (ERP yönetmeliğine uygun).
TEKNİK VERİLER
| CODICE - Açıklama |
Yükseklik
(mm) |
Taban
(mm) |
Boğazsız Yükseklik
(mm)
|
Ağız çapı
(mm) |
Derinlik
(mm) |
| MACH+ 360 dikey, Manuel Freecooling |
942 |
905 |
905 |
160 |
410 |
| MACH+ 360 dikey, Otomatik Freecooling |
942 |
905 |
905 |
160 |
410 |
Çalışma Prensibi
Dışarıdan çekilen taze hava, filtrelendiğinde ve ters akışlı yüksek verimli eşanjörden geçtikten sonra ortama gönderilir. Eşanjörde, odadan tahliye edilen hava içindeki ısının büyük bölümü (kışın ısıtma, yazın soğutma) taze havaya aktarılır. Yazın dış hava sıcaklığı iç ortam sıcaklığından daha düşük olduğunda, free-cooling cihazı eşanjörü devre dışı bırakır.
Hava akışı, ihtiyaca göre manuel veya otomatik şekilde ayarlanabilir. Otomatik ayarlama, koku ve kirleticileri tespit edebilen sensörlerin (opsiyonel) kurulmasıyla mümkündür.
Özellikler
| Açıklama |
|
MACH+ 360
dikey
|
MACH+ 510
dikey
|
| Kod |
|
VRFP36-VRTP36 |
VRFP51 VRTP51 |
| Nominal hava akışı |
m³/h |
394 |
568 |
| Isı değişim verimliliği |
% |
> 90 |
> 90 |
| Kışın geri kazanılan ısıl güç |
W |
2660 |
3732 |
| Yazın geri kazanılan ısıl güç |
W |
920 |
1280 |
| Güç Tüketimi |
W |
176 |
334 |
| Besleme |
V/ph/Hz |
230/1+N/50 |
230/1+N/50 |
| Net Ağırlık |
kg |
75 |
77 |
| 1.5 m mesafede maksimum ses basıncı |
dB(A) |
54 |
56 |
Not:
Isı değişim verimliliği ve kışın geri kazanılan güç, iç ortam +20°C %50 RH ve dış hava -5°C %80 RH esas alınarak hesaplanmıştır.
Şartname Metni
Kod.VRTS36 - Mach+ 360 dikey, manuel free-cooling
Galvaniz sac gövdeli, tavana monte edilebilen kanal tipi ısı geri kazanım cihazı; maksimum enerji verimliliği için hava yenileme ve egzoz havasından ısı geri kazanımı özelliği. Hava yenileme debisi 360 m³/h, ters akışlı eşanjör verimliliği > %90, UNI EN ISO 3746:1997'ye göre ses gücü 54 dB(A). Manuel entegre free-cooling ve filtre tıkanıklığı uyarısı (ErP 2018’e uygun).
Kod. VRFS36 - Mach+ 360 dikey, otomatik free-cooling
Galvaniz sac gövdeli, tavana monte edilebilen kanal tipi ısı geri kazanım cihazı; maksimum enerji verimliliği için hava yenileme ve egzoz havasından ısı geri kazanımı. Hava yenileme debisi 360 m³/h, ters akışlı eşanjör verimliliği > %90, UNI EN ISO 3746:1997'ye göre ses gücü 54 dB(A). Otomatik entegre free-cooling ve filtre tıkanıklığı uyarısı (ErP 2018’e uygun).
Diyagramlar / Grafikler

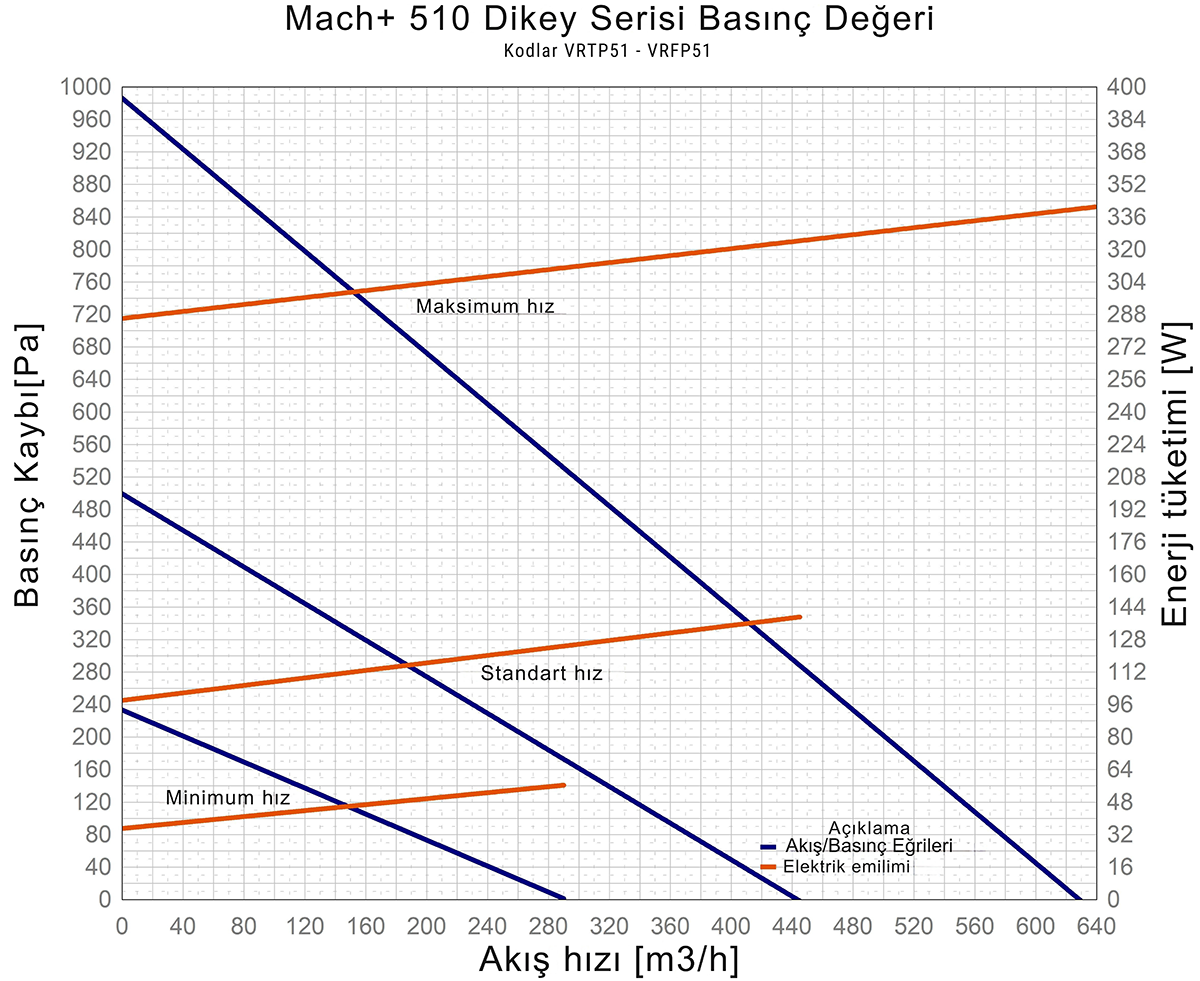

Prevalans Diyagramları
.png)

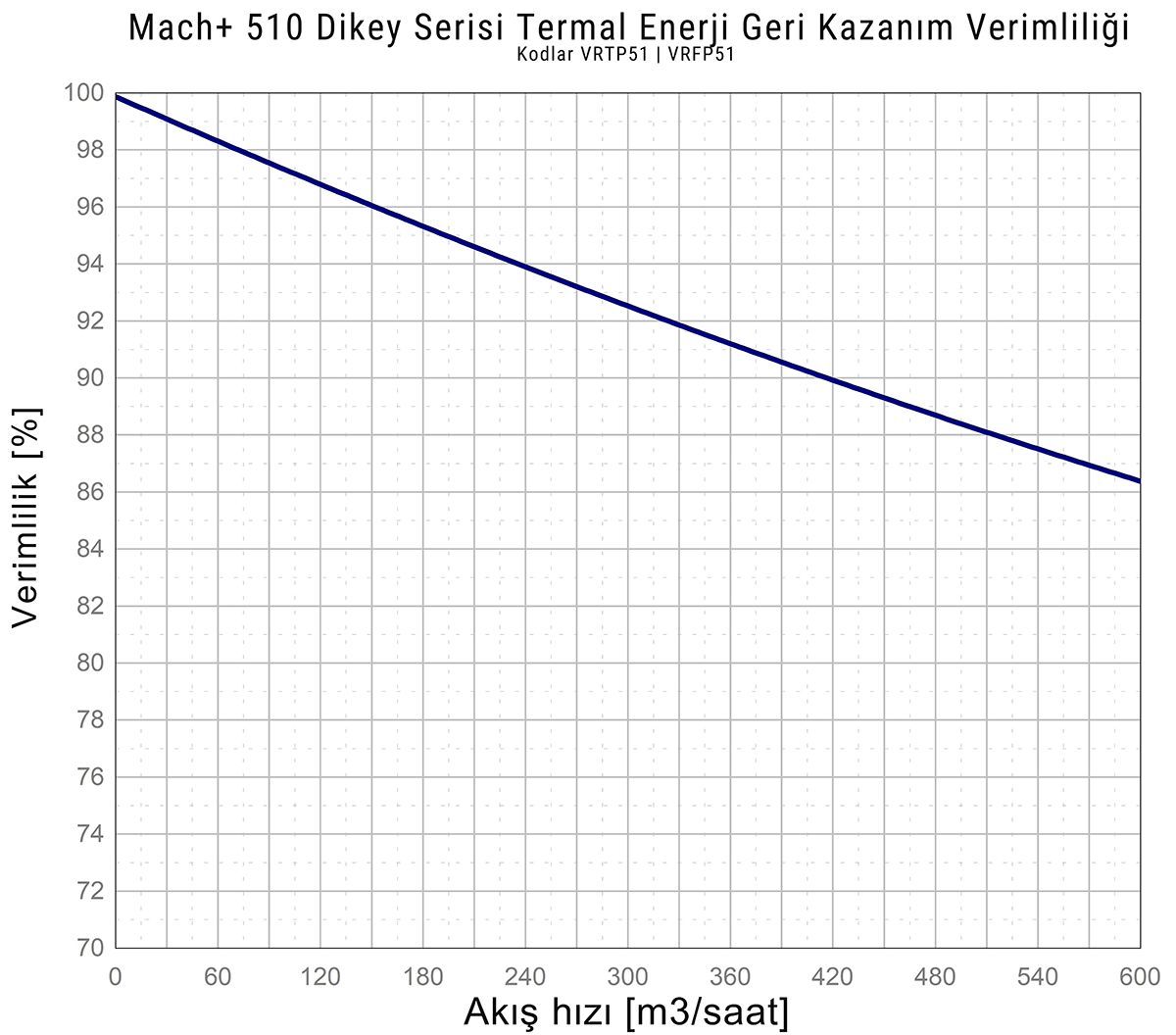

Isı Geri Kazanım Verimliliği Diyagramları
.png)
