Mach+ yatay serisi, tavana monte edilebilen ısı geri kazanım (HRV) ünitelerinden oluşur. Bu üniteler, odaları havalandırırken egzoz havasıyla dışarı atılacak ısıyı geri kazanır. Yüksek performanslı cihazlar, sağlam bir sac gövde yapısına sahiptir. Ortama gerekli hava yenileme akışını sağlarken, egzoz havasındaki ısıyı geri kazanarak taze hava akışına aktarır.
Her ünite şunları içerir:
- Sürekli kullanım, enerji tasarrufu ve düşük gürültü için inverter modülasyonlu fırçasız fanlar.
- Polistiren gövdeli, ters akış prensibine sahip hava-hava ısı eşanjörü (%90’dan yüksek verimlilik).
- Besleme ve egzoz filtreleri F7 sınıfında.
- Soğutma enerjisinden tasarruf için free-cooling (serbest soğutma), modele göre manuel veya otomatik.
Tüm cihazlar, Avrupa ERP direktifleri ve EN standartlarına uygun olup CE işaretine ve ilgili DoP belgelerine sahiptir.
Kullanım Alanı
Cihazlar aşağıdaki işlevleri yerine getirmek üzere tasarlanmıştır:
- Bina dışından çekilen ve modele göre 510 m³/h’ye kadar taze hava sağlaması.
- Odadan çekilen egzoz havasının >%90 oranındaki ısısını geri kazanarak (kışın ısıtma, yazın soğutma) besleme havasına aktarması, böylece ciddi enerji tasarrufu sağlanması.
- Dışarıdan gelen hava ile ıslak hacimlerden atılan havanın filtrelenmesi.
Cihazlar hem konut hem de küçük ticari binalarda tavana monte edilmek üzere tasarlanmıştır ve havalandırma kanallarıyla bağlantı kurulması gerekir.
Her bir cihazın hava yenileme kapasitesi 510 m³/h’dir.
Tüm Mach+ yatay rekuperatörler, modele göre manuel veya otomatik etkinleşen free-cooling ve filtre tıkanıklığı uyarısı (ERP yönetmeliğine uygun) özelliğine sahiptir.
TEKNİK VERİLER
| CODE-Açıklama |
A
(mm)
|
B
(mm)
|
I
(mm)
|
H
(mm)
|
Ağız çapı
(mm)
|
| VRFS16 MACH+ 160 yatay |
957 |
565 |
582 |
224 |
125 |
| VRFS27 MACH+ 270 yatay |
601 |
601 |
582 |
268 |
160 |
| VRFS36 MACH+ 360 yatay |
1100 |
717 |
691 |
275 |
160 |
| VRFS51 MACH+ 510 yatay |
1101 |
721 |
691 |
299 |
200 |
Çalışma Prensibi
Dışarıdan çekilen taze hava, filtrelendiğinde ve ters akışlı yüksek verimli eşanjörden geçtikten sonra ortama gönderilir. Eşanjörde, ortamdaki egzoz havasında bulunan ısının neredeyse tamamı (kışın ısıtma, yazın soğutma amaçlı) taze havaya aktarılır. Yaz aylarında dış hava sıcaklığı iç ortam sıcaklığından daha düşük olduğunda, free-cooling cihazı eşanjörü devre dışı bırakır.
Hava akışı, ihtiyaca göre manuel veya otomatik olarak ayarlanabilir. Otomatik ayar, koku ve kirleticileri tespit edebilen sensörlerin (opsiyonel) montajıyla mümkündür.
Özellikler
| Açıklama |
|
MACH+ 160
yatay
|
MACH+ 270
yatay
|
MACH+ 360
yatay
|
MACH+ 510
yatay
|
| Kod |
|
VRFS16- VRTS16 |
VRFS27- VRTS27 |
VRFS36- VRTS36 |
VRFS51- VRTS51 |
| Nominal hava akışı |
m³/h |
172 |
269 |
352 |
510 |
| Isı değişim verimliliği |
% |
> 90% |
> 90% |
> 90% |
> 90% |
| Kışın geri kazanılan ısıl güç |
W |
790 |
1547 |
2660 |
3742 |
| Yazın geri kazanılan ısıl güç |
W |
270 |
538 |
920 |
1280 |
| Güç tüketimi |
W |
100 |
173 |
175 |
332 |
| Maksimum akım |
A |
0.8
|
1.5 |
1.54 |
2.7 |
| Besleme |
V/ph/Hz |
230/1+N/50 |
230/1+N/50 |
230/1+N/50 |
230/1+N/50 |
| Net ağırlık |
kg |
20 |
42 |
46 |
49 |
| 1,5 m mesafede maksimum hızda ses basıncı |
dB(A) |
41 |
39 |
42 |
44 |
Not:
Isı değişim verimliliği ve kışın geri kazanılan güç, iç ortam +20°C %50 RH ve dış hava -5°C %80 RH koşulları esas alınarak hesaplanmıştır.
Şartname Metni
Kod. VRTS51 - Mach+ 510 yatay HRV, manuel free-cooling
Tavana monte edilebilir, galvaniz sac gövdeli kanal tipi ısı geri kazanım cihazı; hava yenileme ve egzoz havasından ısı geri kazanımı sağlayarak maksimum enerji verimliliği sunar. Hava yenileme debisi 510 m³/h, ters akışlı eşanjör verimliliği > %90, UNI EN ISO 3746:1997'ye göre ses gücü 56 dB(A). Manuel entegre free-cooling ve filtre tıkanıklık uyarısı (ErP 2018’e uygun).
Kod. VRFS51 - yatay Mach+ 510 HRV, otomatik free-cooling
Tavana monte edilebilir, galvaniz sac gövdeli kanal tipi ısı geri kazanım cihazı; hava yenileme ve egzoz havasından ısı geri kazanımı sağlayarak maksimum enerji verimliliği sunar. Hava yenileme debisi 510 m³/h, ters akışlı eşanjör verimliliği > %90, UNI EN ISO 3746:1997'ye göre ses gücü 56 dB(A). Entegre otomatik free-cooling ve filtre tıkanıklık uyarısı (ErP 2018’e uygun).
Diyagramlar / Grafikler

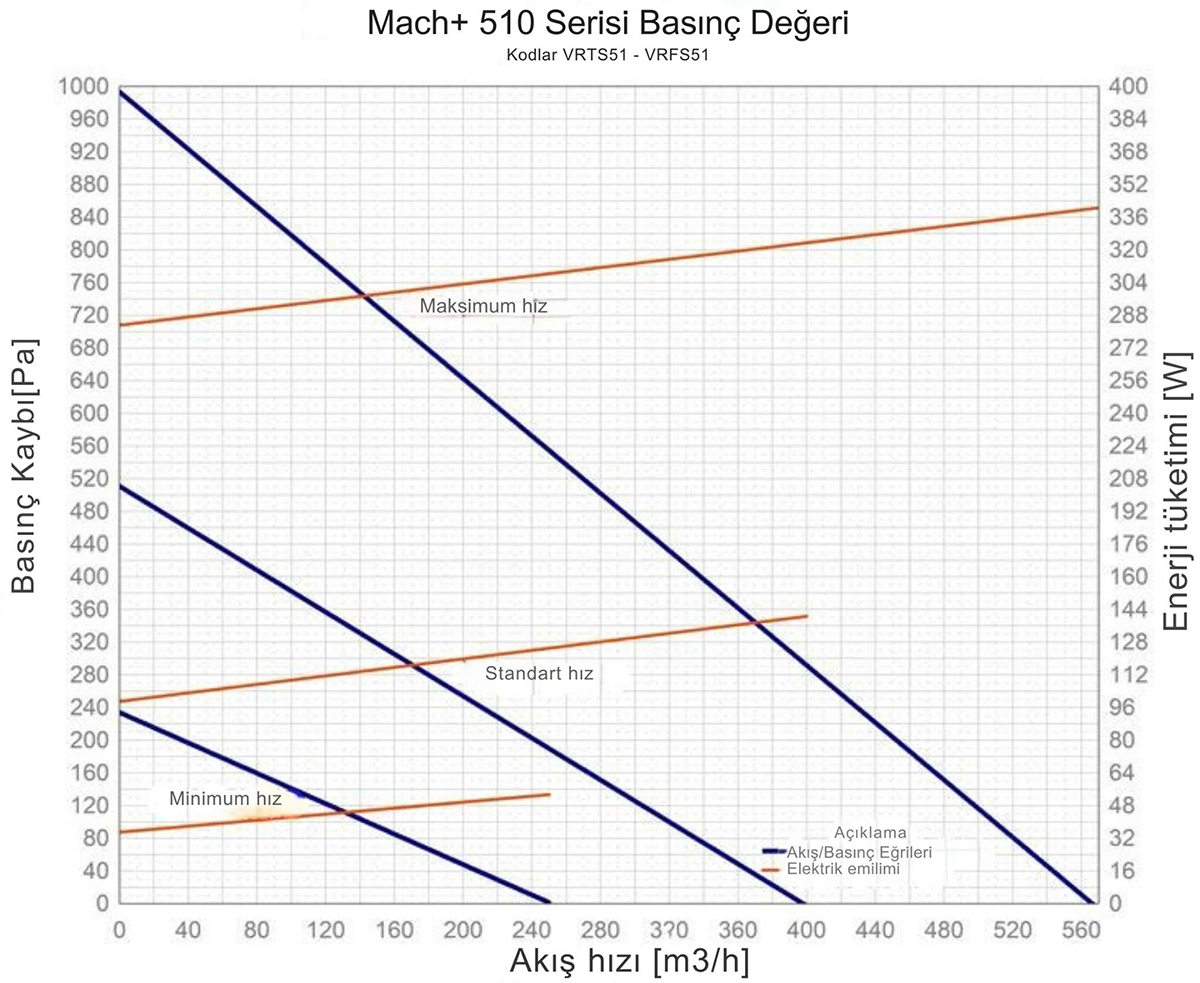

Prevalans Diyagramları
.jpg)

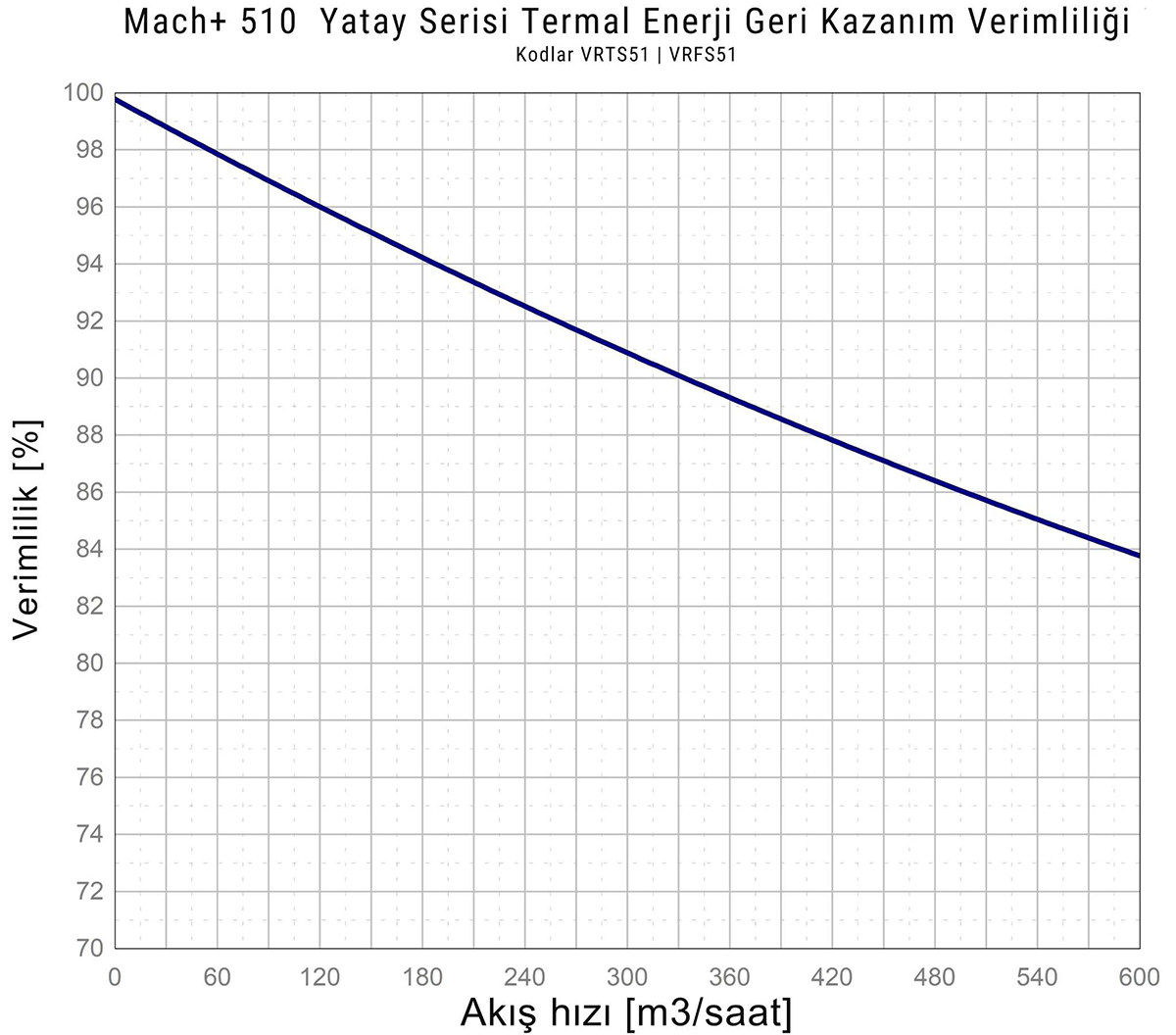

Isı Geri Kazanım Verimliliği Diyagramları
.jpg)
