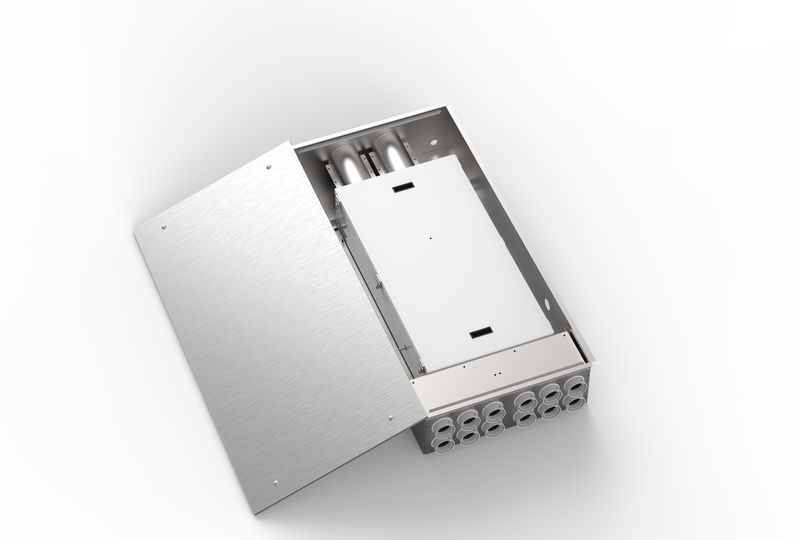

Gömme MACH+ serisi, binanın çevre duvarına monte edilmek üzere tasarlanmış cihazlardan oluşur. Bu cihazlar, ortamlara taze hava beslerken kirli havayla dışarı atılacak ısıyı geri kazanırlar. Yüksek performanslı üniteler, sağlam bir sac gövde yapısına sahiptir. Gerekli hava yenileme akışını sağlarken, egzoz havasında bulunan ısıyı geri kazanarak ortama verilen taze havaya aktarır.

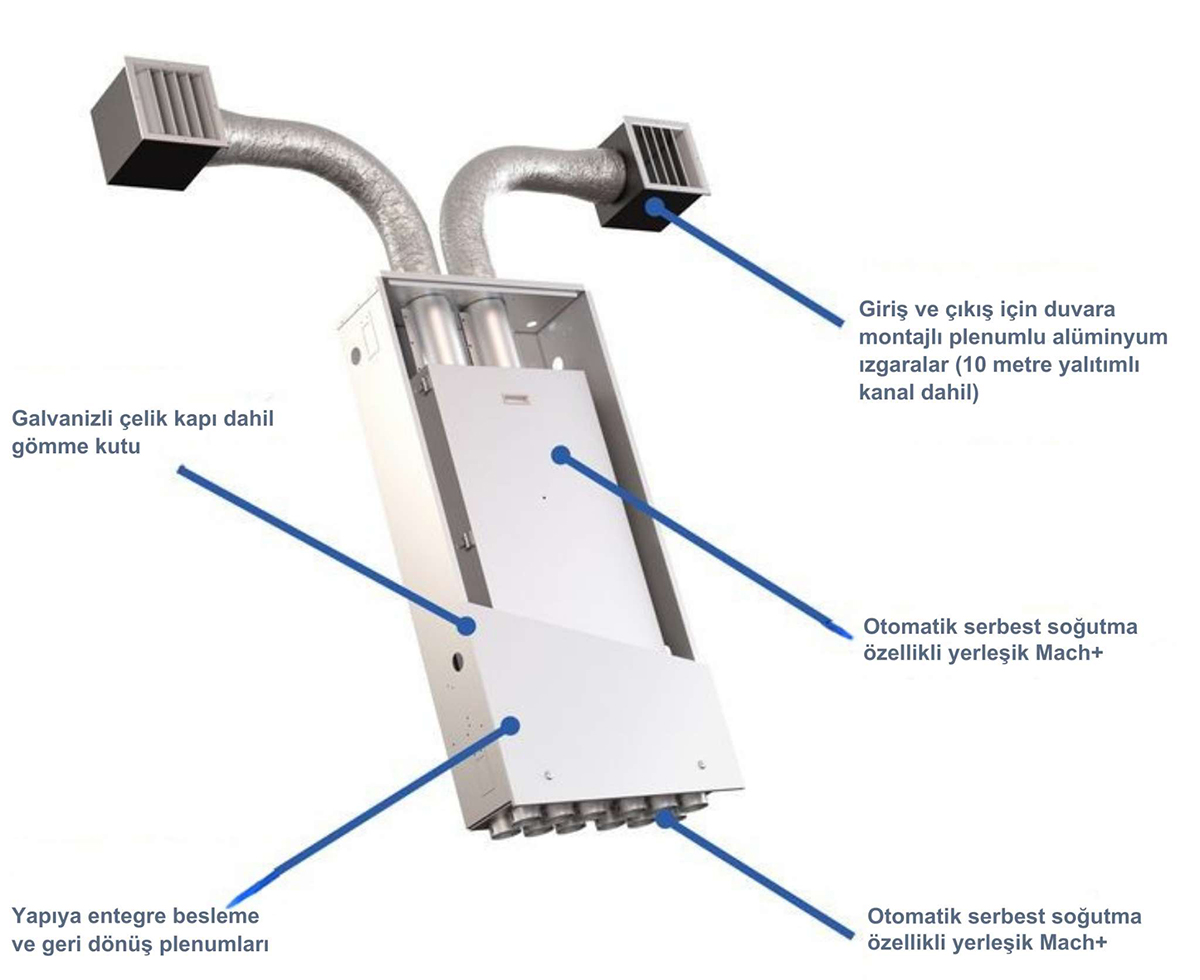

Her ALISEO Gömme VMC grubu aşağıdaki bileşenlerle donatılmıştır:
- Sürekli kullanım, enerji tasarrufu ve düşük gürültü için inverter modülasyonlu fırçasız (brushless) fanlar.
- Polistiren gövdeli, ters akış prensibine sahip (%90’dan yüksek verimlilik) hava-hava ısı eşanjörü.
- Dış hava filtresi ve geri kazanılmış hava filtresi F7 sınıfında.
- Soğutma enerjisi tasarrufu için serbest soğutma (free cooling), modele göre manuel veya otomatik.
- Gömme çerçeve, zaten sifonlu kondens drenajlarıyla donatılmıştır.
- Çerçeve, DN75 kanalların doğrudan bağlanabildiği bir besleme ve geri dönüş dağıtım kolektörü görevi görür.
- Duvar ile aynı renkte boyanabilen galvaniz çelikten imal edilmiş kapak.
- Dış egzoz ve giriş plenum’u.
- Zaten sifon ile tamamlanmış kondens drenajı.
Tüm cihazlar, Avrupa ERP direktifleri ve EN standartlarına uygun olup CE işaretine ve ilgili DoP belgelerine sahiptir.

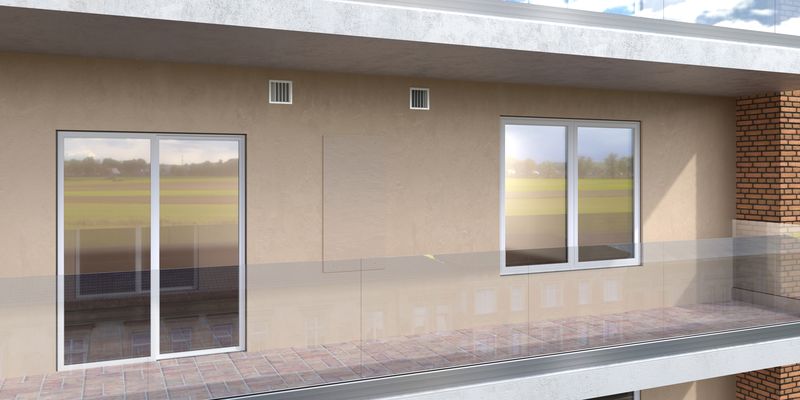

Kullanım Alanı

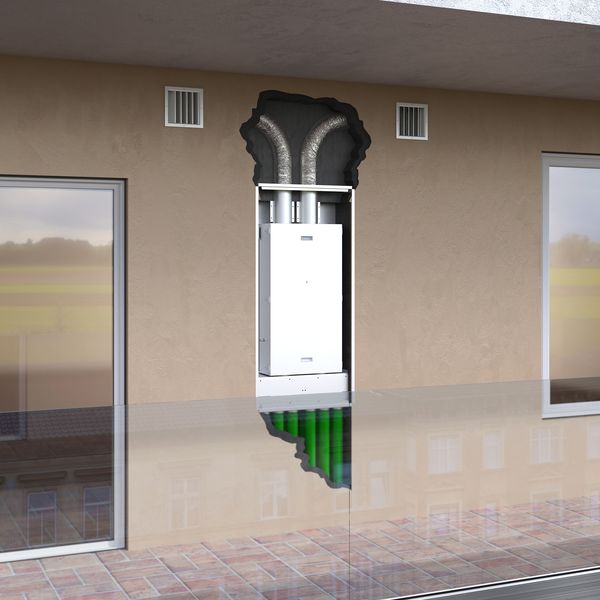

.jpg)
Cihazlar aşağıdaki işlevleri yerine getirmek üzere tasarlanmıştır:
- Dış ortamdan çekilen taze havayı, modele göre 160 / 270 m³/h debide sağlayarak ortama sokmak.
- Kışın ısıtma, yazın soğutma için odalardan çekilen kirli havanın yaklaşık %90’ına kadar ısısını geri kazanarak taze havaya aktarmak ve böylece ciddi enerji tasarrufu sağlamak.
- Hem dışarıdan gelen havayı hem de teknik odalardan çekilen havayı filtrelemek.
Cihazlar hem konut hem de küçük ticari binalarda kullanılabilir. Duvara gömülü olarak monte edilmeli ve havalandırma kanallarıyla bağlanmalıdır. Tüm gömme MACH+ rekuperatörler, otomatik etkinleşen serbest soğutma (free cooling) ve filtre tıkanıklığı uyarısı (ErP yönetmeliğine göre) özelliğiyle birlikte gelir.

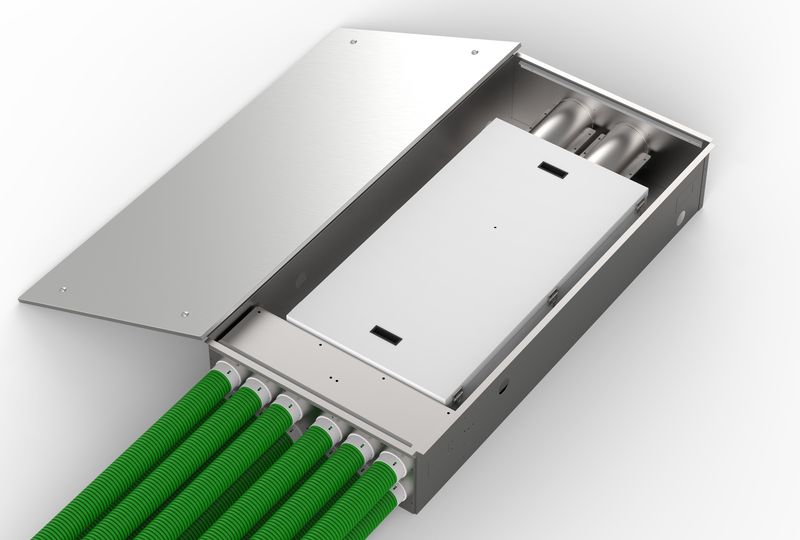

Tüm Aliseo kasaları, alt kısımda besleme ve geri dönüş plenum’unu barındıran, DN75 plastik rakorların basit bir klikle takılmasına imkan tanıyan önceden delikli bir yapı içerir. Böylece ortam hava ağının besleme ve geri dönüş kanalları rahatlıkla bağlanabilir.
TEKNİK VERİLER

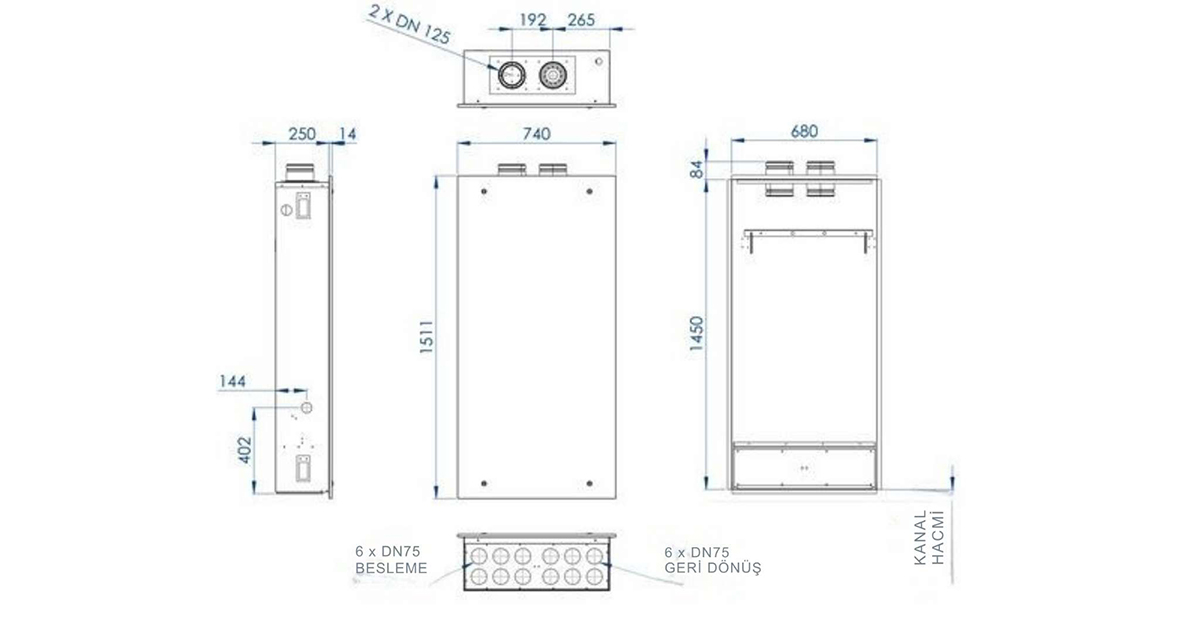

Gömme Aliseo 160: boyutlar kod. VPGA16
.jpg)

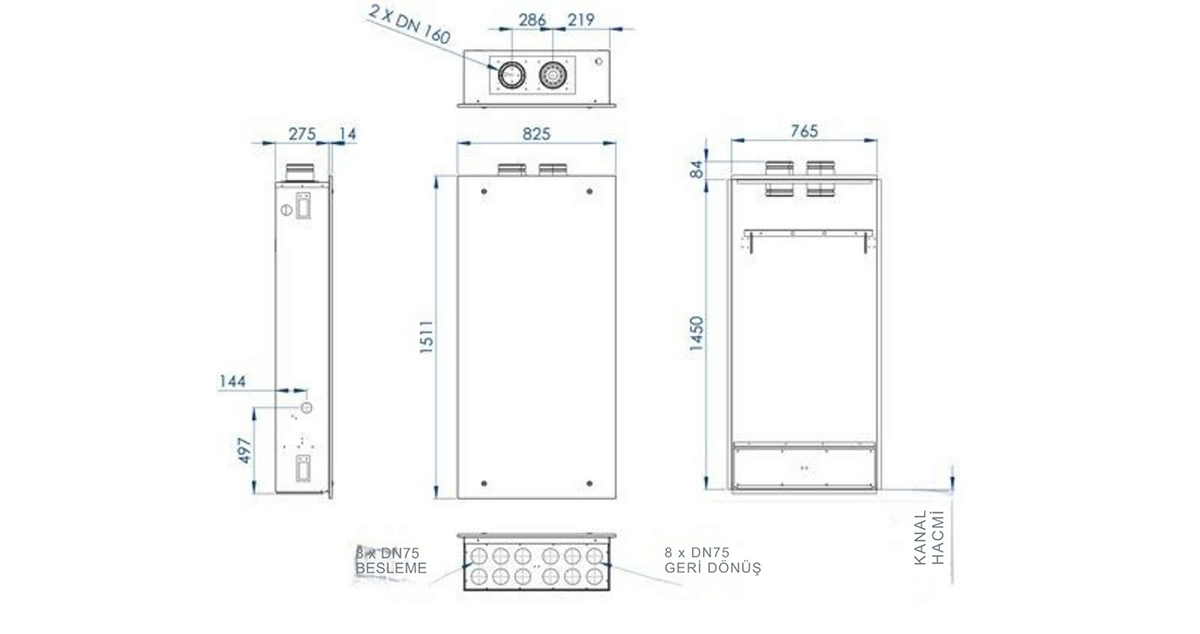

Gömme Aliseo 270: boyutlar kod. VPGA27
.jpg)

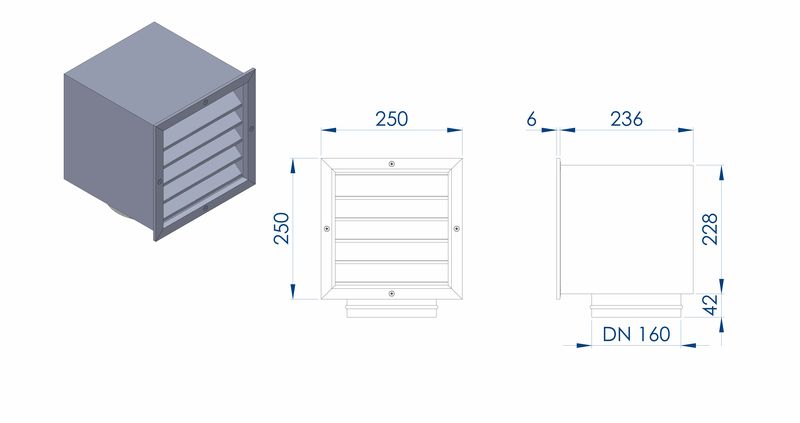

Dış plenum boyutları ve ızgaralar
Çalışma Prensibi
Dışarıdan çekilen taze hava, filtrelenir ve karşı akışlı yüksek verimli eşanjörden geçtikten sonra ortama gönderilir. Eşanjörde, kirli havadan alınan ısının büyük çoğunluğu (kış için ısıtma, yaz için soğutma) taze havaya aktarılır. Yazın, dış hava sıcaklığının iç ortam sıcaklığından daha düşük olduğu zamanlarda, serbest soğutma cihazı eşanjörü devre dışı bırakır.
Hava akışı, ihtiyaca göre manuel veya otomatik olarak ayarlanabilir. Otomatik ayar, koku ve kirleticileri tespit edebilen sensörlerin (opsiyonel) montajıyla mümkündür.
Özellikler
|
Açıklama
|
|
MACH + 160
Gömme
|
MACH + 270
Gömme
|
|
Kod
|
|
VRFI16
|
VRFI27
|
|
Nominal hava akışı
|
m³/h
|
172
|
269
|
|
Nominal basınç
|
Pa
|
100
|
100
|
|
Soğurulan elektrik gücü
|
W
|
100
|
173
|
|
Isı değişim verimliliği
|
%
|
> 90
|
> 90
|
|
Ses gücü
|
dB (A)
|
52
|
51
|
|
Güç Beslemesi
|
V
|
230/1 + N / 50
|
|
Maksimum akım
|
A
|
0.8
|
1.5
|
|
Motor tipi
|
|
EC
|
EC
|
|
Filtreler
|
|
F7
|
F7
|
|
Boş ağırlık
|
Kg
|
20
|
42
|
|
1,5m mesafede maksimum hızdaki ses basıncı
|
dB (A)
|
41
|
39
|
Not:
Isı değişim verimliliği ve kışın geri kazanılan güç, iç ortam +20°C %50 RH ve dış hava -5°C %80 RH kabul edilerek hesaplanmıştır.
Şartname Metni
Kod. VPGA16 - ALISEO gömme VMC grubu, MACH + 160 gömme rekuperatör ve otomatik free-cooling
Dikey gömme, galvaniz sac gövdeli kanal tipi hava işleme cihazı; hava yenileme ve tahliye havasından ısı geri kazanımıyla maksimum enerji verimliliği. 160 m3/h taze hava debisi, ters akışlı eşanjör verimliliği > %90, UNI EN ISO 3746: 1997’ye göre ses gücü 52 dB (A). Entegre free-cooling ve filtre tıkanıklığı uyarısı (ErP 2018’e uygun). Çelik çerçeve, entegre plenum ve boyanabilir galvaniz kontrol kapısı içerir. Aliseo gömme kutusu, optimal ısıl performans için içten yalıtımlıdır. Yapıya entegre kolektör, 6 adede kadar besleme bağlantısı ve 6 adede kadar egzoz bağlantısı içerir. Dış giriş ve çıkış plenumu, DN160 boru ile konum sınırlaması olmadan yerleştirilebilir.
Kod. VPGA27 - ALISEO gömme VMC grubu, MACH + 270 gömme rekuperatör ve otomatik free-cooling
Asma tavan içinde kanal tipi hava işleme cihazı, hava yenileme ve egzoz havasından ısı geri kazanımıyla maksimum enerji verimliliği. 270 m3/h taze hava debisi, ters akışlı eşanjör verimliliği > %90, UNI EN ISO 3746:1997’ye göre ses gücü 51 dB(A). Entegre free-cooling ve filtre tıkanıklığı uyarısı (ErP 2018’e uygun). Çelik çerçeve, entegre plenum ve boyanabilir galvaniz kontrol kapısı içerir. Aliseo kutusu, optimal ısıl performans için içten yalıtımlıdır. Yapıya entegre kolektör, 8 adede kadar besleme ve 8 adede kadar egzoz bağlantısı içerir. Dış hava giriş ve egzoz plenumu, DN160 boru aracılığıyla serbestçe konumlandırılabilir.

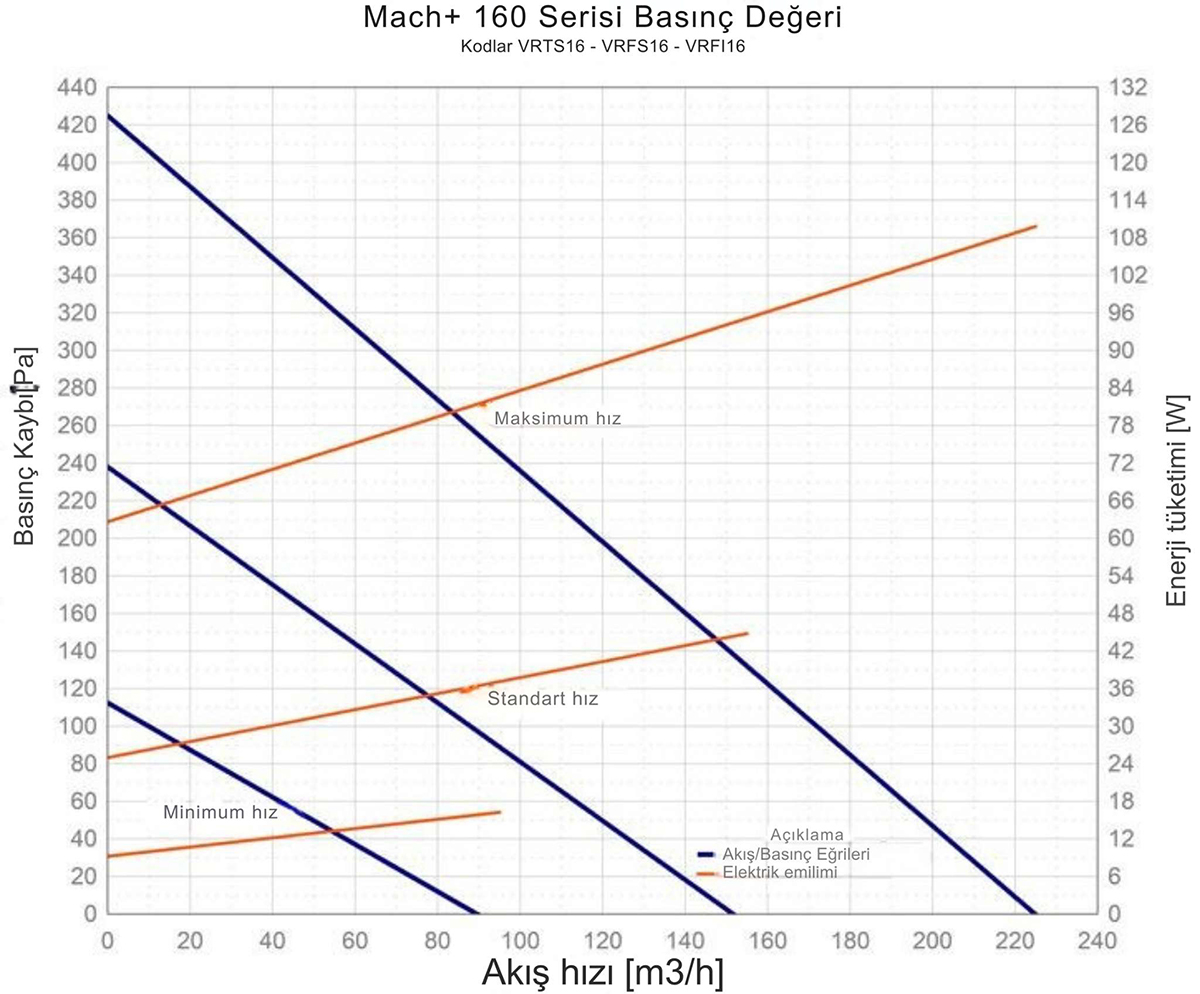

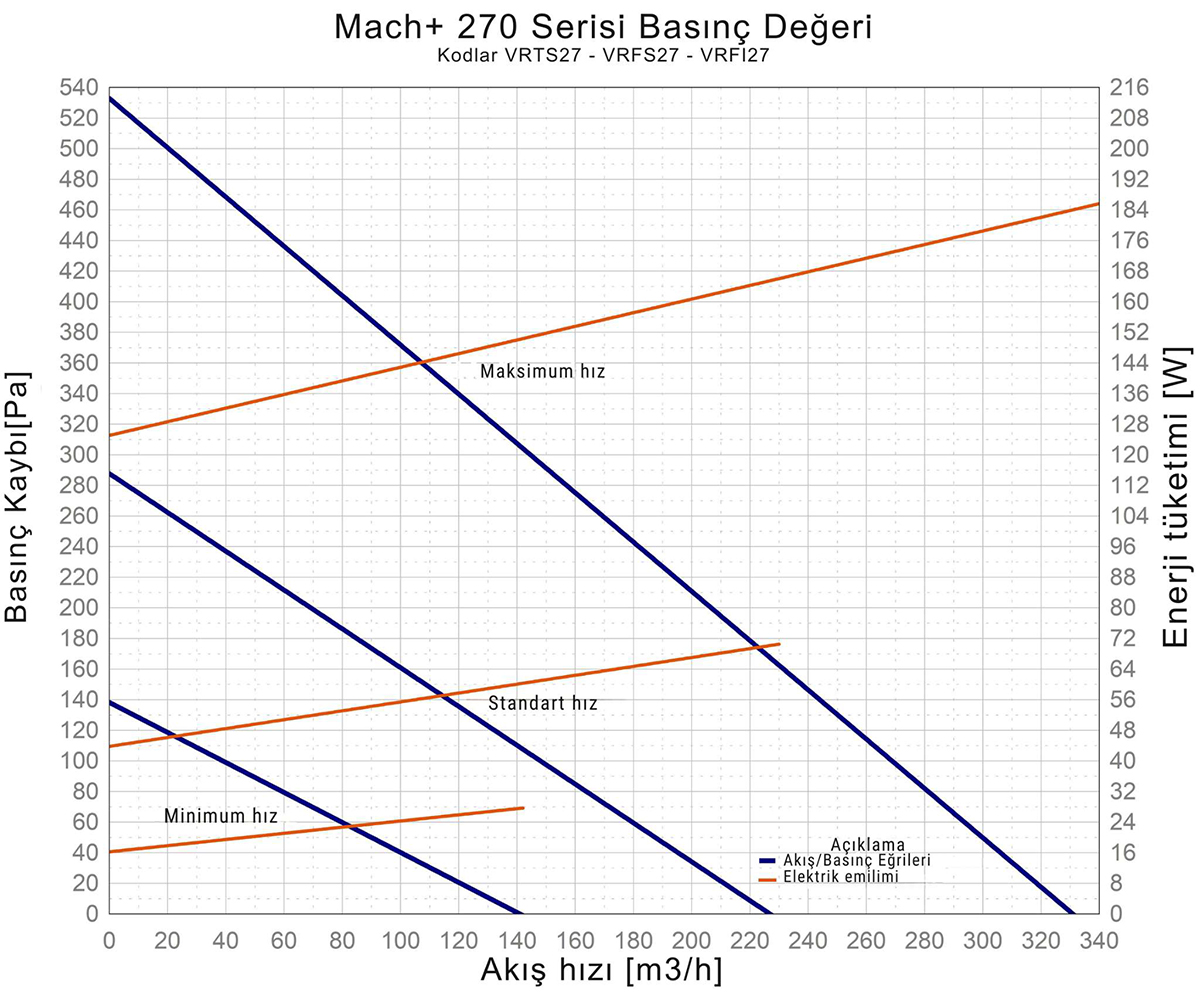

Prevalans Diyagramları
.jpg)
.jpg)

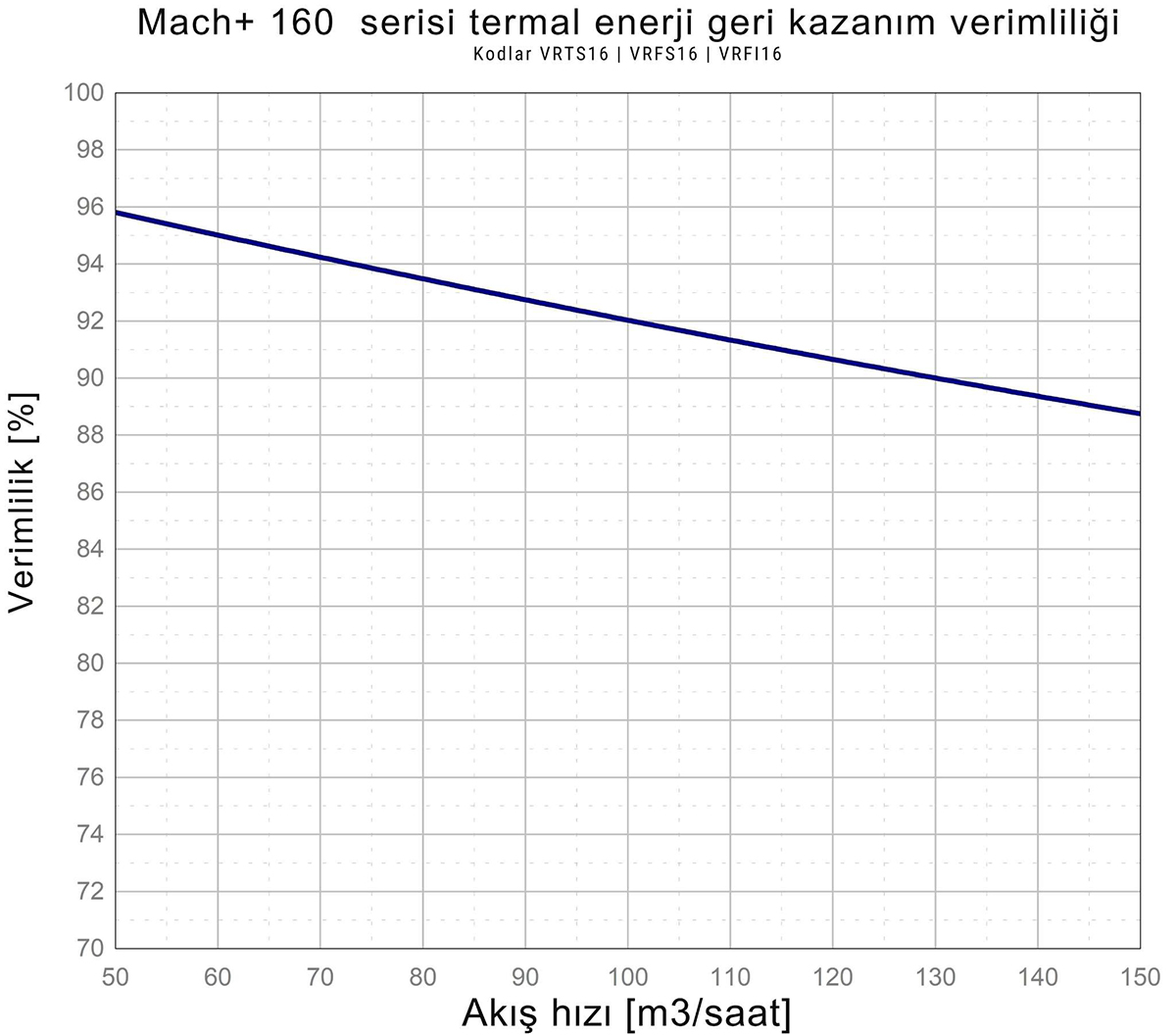

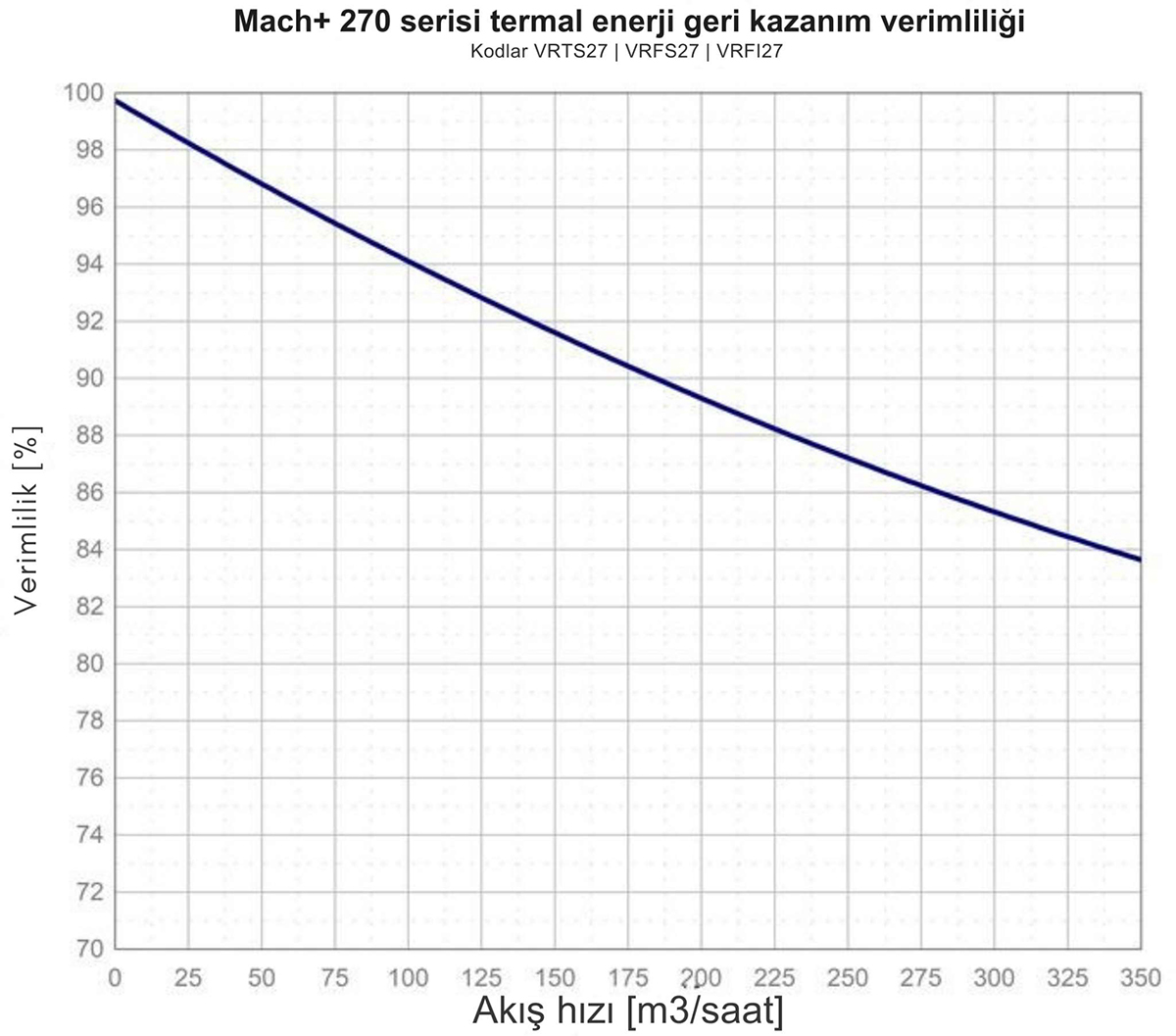

Isı Geri Kazanım Verimliliği Diyagramları
