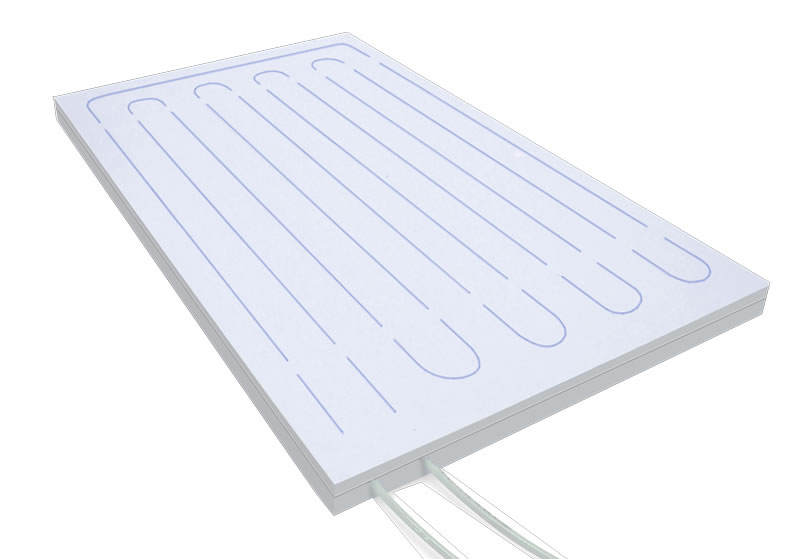

Up tavan tipi iklimlendirme paneli, 12,5 mm kalınlığında sıva yapılabilir bir alçıpan tabakasından oluşur ve bu tabakanın içine bir hidrolik boru devresi gömülüdür. Panel, ısı kayıplarını önlemek amacıyla 30 mm kalınlığında genleştirilmiş polistiren (EPS) ile yalıtılmıştır. Bu katman, akustik yalıtıma da katkı sağlar. Hidrolik devre, 8 mm çapında ve 1 mm et kalınlığında EVOH (DIN 4726 normuna uygun) oksijen bariyeri olan PEX borudan oluşur. Boru güzergâhı, panelin alt yüzeyinde gösterilmiştir; böylece sabitleme delikleri, hidrolik devreye zarar vermeden istenilen yerden açılabilir.

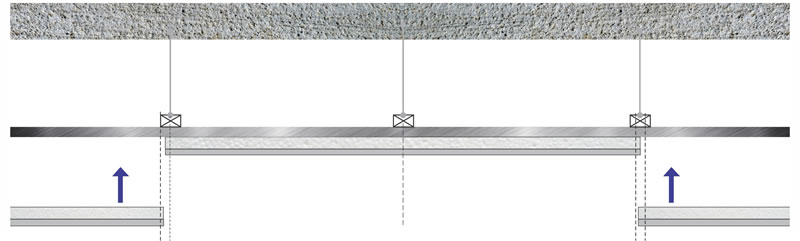

Up tavan tipi iklimlendirme paneli, tavan radyant ısıtma ve soğutma uygulamalarında kullanılır. Geleneksel metal iskeletli asma tavan sistemine monte edilir; hem boşluklu (plenum) asma tavanlarda hem de tavana sıfır montaj yapılacak (yapışık) asma tavanlarda kullanılabilir. Yapışık (aderans) asma tavan şeklinde kullanıldığında, döşemenin altında yalnızca 6 cm yer kaplar.
Up tavan tipi panelinin temel özellikleri şöyledir:
• Soğutmada dahi yüksek kapasite (ΔT = 8°C iken soğutmada 40 W/m²)
• Birçok boyut seçeneği sayesinde yüksek kurulum esnekliği
• Montaj sonrası boyanabilme ve sıvanabilme özelliği
• Düşük ısıl atalet, dolayısıyla ortamların hızlı ısınması ve soğuması
Up panel, özellikle konut projelerinde hem yeni yapılar hem de renovasyonlar için uygundur. Çünkü görünmez bir radyant sistem sunar ve hızlı ısıtma-soğutma sağlar. Panelin soğutmada yüksek kapasitesi ve soğuk hava cereyanı olmaması, sistemin geleneksel hava üflemeli çözümlere kıyasla konforunu arttırır.
Up panel, düşük sıcaklıkta su kullanmaya imkân tanır. Böylelikle modern enerji kaynaklarından (güneş enerjisi, ısı pompaları, yoğuşmalı kazanlar, jeotermal vb.) düşük sıcaklıkta su sağlanması avantajlı olur.

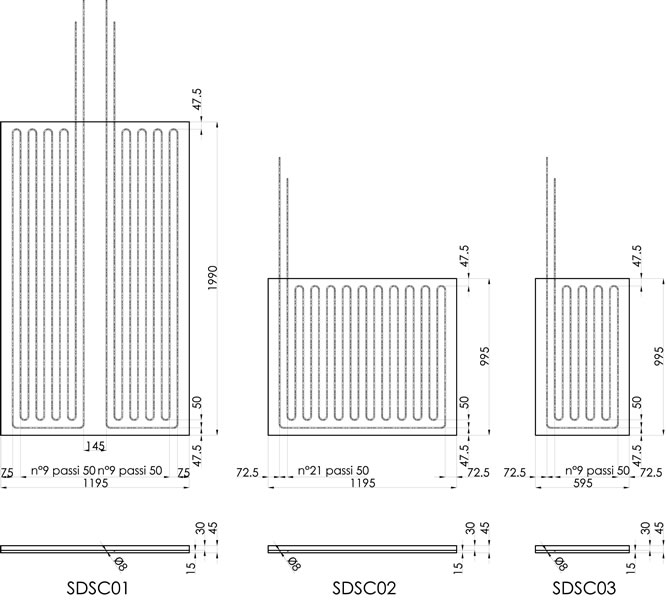

Teknik Çizim
Teknik Veriler
| |
Birim |
Up İklimlendirme Paneli
1.200 x 2.000 |
Up İklimlendirme Paneli
1.200 x 1.000 |
Up İklimlendirme Paneli
600 x 1.000 |
| |
|
Kod. SDSC01 |
Kod. SDSC02 |
Kod. SDSC03 |
| Uzunluk |
mm |
1200 |
1200 |
600 |
| Genişlik |
mm |
2000 |
1000 |
1000 |
| Kalınlık |
mm |
45 |
45 |
45 |
| Faydalı Yüzey Alanı |
m² |
2,4 |
1,2 |
0,6 |
| Boru adım aralığı |
mm |
50 |
50 |
50 |
| Entegre Boru Malzemesi |
|
Oksijen bariyerli PEX (Pex EVOH), DIN4726 normuna uygun |
| Boru ölçüsü |
mm |
8 x 1 |
8 x 1 |
8 x 1 |
| Paneldeki Boru Uzunluğu |
m |
48 |
24 |
12 |
| Maksimum çalışma sıcaklığı |
°C |
80 |
80 |
80 |
| Test basıncı |
bar |
5 |
5 |
5 |
| Panel ağırlığı (boş) |
kg/Adet |
30 |
14,8 |
7,4 |
| Su kapasitesi |
l |
1,4 |
0,7 |
0,35 |
| |
|
|
|
|
Teklif Yazısı (Voce di capitolato)
Kod. SDSC01 - Up İklimlendirme Paneli - 1200 x 2000
Panel, 12,5 mm sıva yapılabilir alçıpan tabakası, çift paralel devreli 8x1 mm EVOH oksijen bariyerli PEX boru (DIN4726 normuna uygun) ve 30 mm EPS yalıtım tabakasından oluşur. Ölçüler: 1.200 x 2.000 mm
Kod. SDSC02 - Up İklimlendirme Paneli - 1200 x 1000
Panel, 12,5 mm sıva yapılabilir alçıpan tabakası, tek devreli 8x1 mm EVOH oksijen bariyerli PEX boru (DIN4726 normuna uygun) ve 30 mm EPS yalıtım tabakasından oluşur. Ölçüler: 1.200 x 1.000 mm
Kod. SDSC03 - Up İklimlendirme Paneli - 600 x 1000
Panel, 12,5 mm sıva yapılabilir alçıpan tabakası, tek devreli 8x1 mm EVOH oksijen bariyerli PEX boru (DIN4726 normuna uygun) ve 30 mm EPS yalıtım tabakasından oluşur. Ölçüler: 600 x 1.000 mm

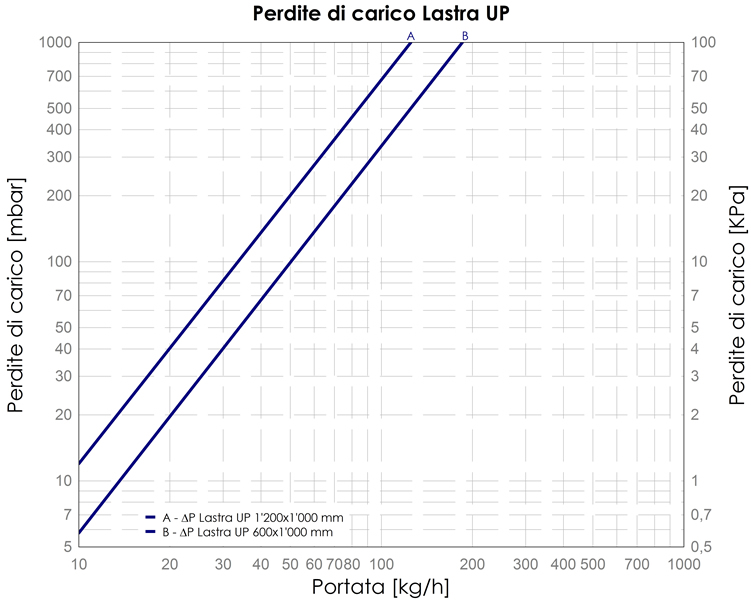

Şemalar/Grafikler

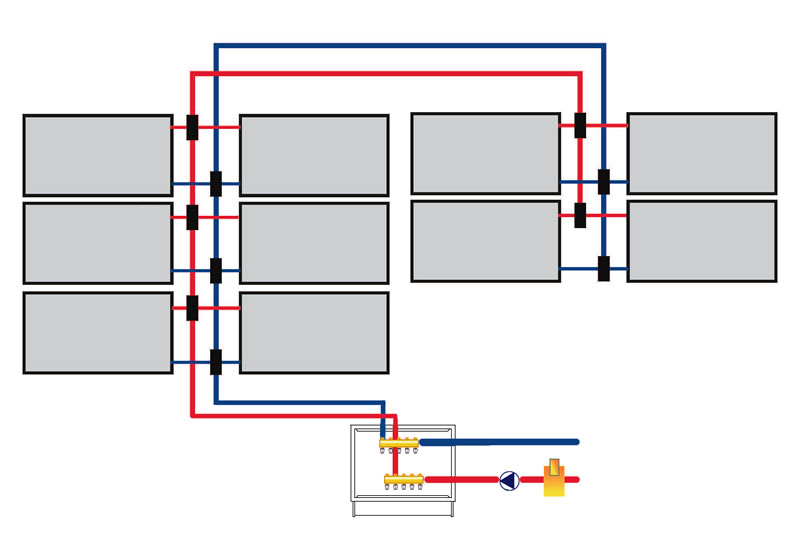

Sistem Şeması
Birincil dağıtım sisteminden gelen besleme suyu, yukarı dönük çıkışlara sahip kolektörlere gönderilir. Ardından bu kolektörler, tavandaki alçıpan içinde yatay şekilde yerleştirilmiş Quickfit dağıtıcılarını besler ve bu dağıtıcılar sayesinde birden fazla Up paneli paralel olarak kolayca bağlanabilir. Up panellerle birlikte genellikle 2 çıkışlı Quickfit dağıtıcı (kod. SGNP03) tercih edilir.

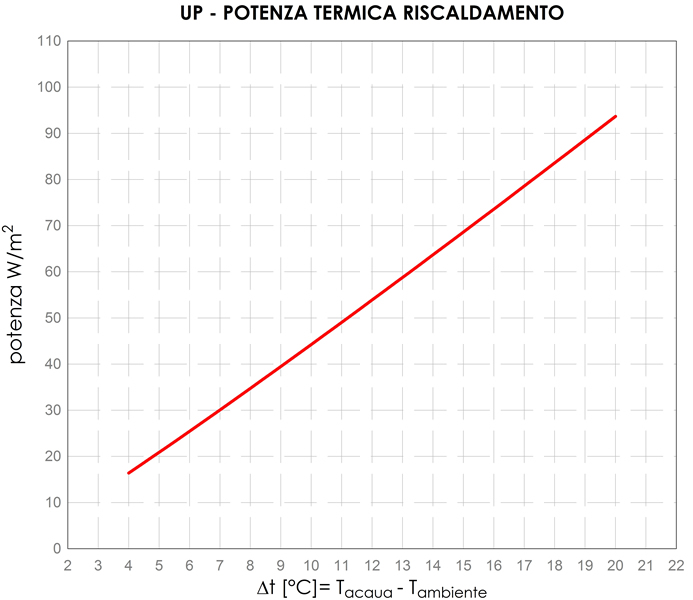

Isıtma Kapasitesi
WSP Lab (Stuttgart) tarafından EN 14037 standardına göre sertifikalı kapasite değerleri
Panel kapasitesi analitik olarak şu denklemle de hesaplanabilir:
P = 3,664 · (tsu - toda)1,092
Açıklamalar:
- P: Panelin aşağıya doğru ortama aktardığı ısıtma kapasitesi [W/m²]
- tsu: Panel besleme suyunun ortalama sıcaklığı [°C]
- toda: Isıtılmak istenen ortamın sıcaklığı [°C]

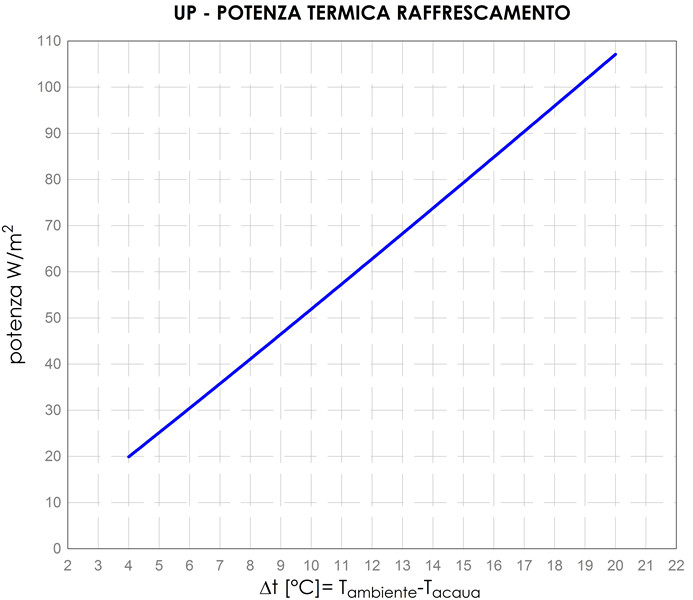

Soğutma Kapasitesi
WSP Lab (Stuttgart) tarafından EN 14240 standardına göre sertifikalı kapasite değerleri
Panel kapasitesi analitik olarak şu denklemle de hesaplanabilir:
P = 4,681 · (toda - tsu)1,045
Açıklamalar:
- P: Panelin aşağıya doğru ortama aktardığı soğutma kapasitesi [W/m²]
- tsu: Panel besleme suyunun ortalama sıcaklığı [°C]
- toda: Soğutulacak ortamın sıcaklığı [°C]

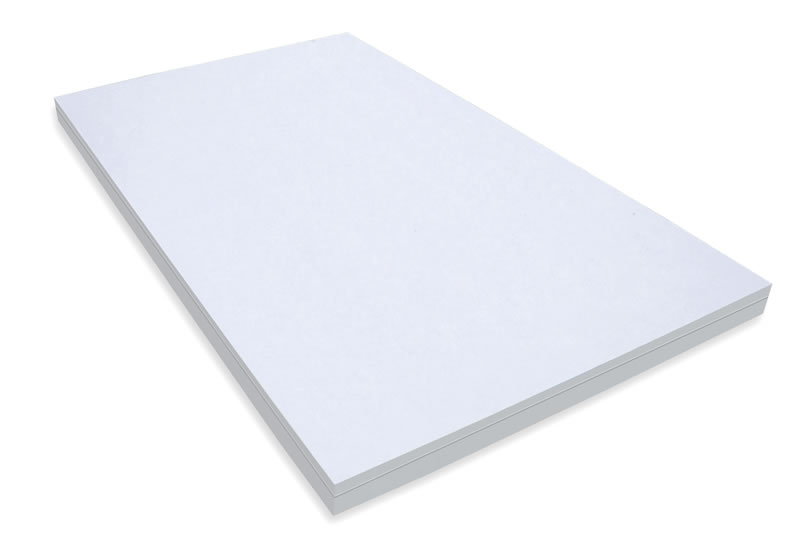

"Sadece yalıtım" versiyonu (SDSC07 ve SDSC08) da mevcuttur ve aktif olmayan tavan kısımlarını tamamlamak için kullanılır.
Sistemin doğru çalışması için, her kolektörün girişine bir hava ayırıcı (tedarik edilmiyor) monte edilmesi zorunludur. Bu ayırıcı, oluşabilecek tüm hava kabarcıklarını yakalar ve tahliye eder. Ayrıca, kolektörün öncesine bir "Y" tipi filtre eklenmesi de (kir ve partikülleri tutmak adına) önerilir.
