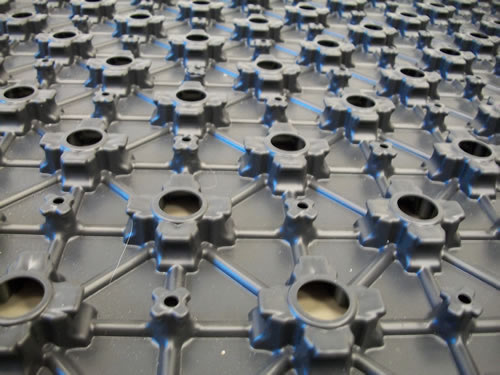

Piastra Ultra, termoformasyon işleminden geçirilmiş kalın EPS tabakasından oluşur. Yüzeyindeki kabartılar (bugna), 10 x 1,5 ebatındaki Lokitherm boruları için 50 mm çoklu döşeme aralığı sağlar ve bunlar, ekstra kelepçe gerektirmeden boruyu sabit tutmaya yarayan kıvrımlı kanatçıklara sahiptir.
Ayrıca, boru diyagonal olarak 70 mm çoklu aralıklarla da döşenebilir.
Yukarıda bulunan kabartılar, kısmen deliklidir; böylece akışkan şap, panel içine sızabilir ve doğrudan alt döşeme yüzeyine tutunabilir.
Panelin alt kısmında bulunan kanallar, borunun hafifçe yükseltilmesini sağlayarak şapın boruyu tümüyle sarmasını ve akışkan şapın panelin hem üstünde hem de altında düzgün biçimde yayılmasını mümkün kılar.
Alt yüzeyde bulunan yapışkan tabaka, şap dökümü esnasında panelin sabit kalmasını sağlar. Panel çevresindeki kabartıların şekli, panellerin kolay üst üste bindirilmesine imkân tanır.
Kullanım Alanı
Piastra Ultra, panel tipi radyant sistemin avantajlarını, şantiyede mevcut yüksekliklerin çok sınırlı olduğu durumlarda sunar. 10 x 1,5 mm Lokitherm boru ile birlikte kullanıldığında, sadece 20 mm kalınlığında zemin ısıtma sistemi elde edilebilir. Bu da özellikle konut yenilemeleri, okul binaları ya da ibadethane gibi yapıların yenilenmesinde tercih edilir. Piastra Ultra, mevcut zemin kaplamaları (seramik veya parke gibi) üzerine tamamen söküm gerektirmeden döşenebilir.
Bu ürün herhangi bir ısıl yalıtım sağlamaz. Dolayısıyla projede, alt döşemenin aşağı doğru sunduğu termal direncin hesaba katılması proje mühendisine aittir.

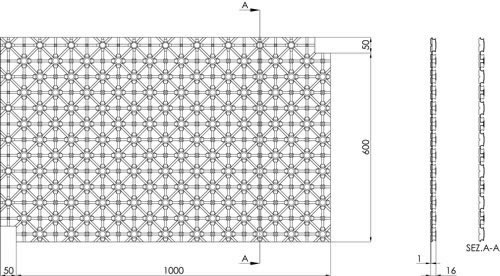

Teknik Çizim
Ölçüler mm cinsindedir
Teknik Veriler
| |
U.m. |
Piastra Ultra |
| |
|
Kod. SDTH00 |
| Boyutlar |
mm |
1050 x 650 |
| Kullanılabilir boyutlar |
mm |
1000 x 600 |
| Kullanılabilir alan |
m² |
0,6 |
| Döşeme aralığı (düz) |
mm |
50 mm katları |
| Döşeme aralığı (diyagonal) |
mm |
70 mm katları |
| Toplam yükseklik |
mm |
16 |
| Sadece kabartı yüksekliği |
mm |
13 |
| Uygun boru çapı |
mm |
10 - 12 |
| DIN 18560 koruyucu film kalınlığı |
mm |
1 |
| |
| Isıl iletkenlik lambda d |
W/mK |
n.a. |
| Termik direnç |
m²K/W |
0 |
| |
| Renk |
- |
Siyah |
Teklif Yazısı (Voce di capitolato)
Piastra Ultra - SDTH00
1 mm kalınlığında PST termoform malzemeden üretilmiş, boru sabitleme için tasarlanmış plaka. Panelde, 10 mm çapındaki boruların 50 mm çoklu (düz döşeme) veya 70 mm çoklu (diyagonal döşeme) aralıklarda sabitlenebilmesini sağlayan, ters alttan kavrayışlı kabartılar mevcuttur. Her kabartıda açılan delikler ve alt kısımda oluklar sayesinde şap, hem panel içine hem de alt döşemeyle bütünleşecek şekilde yayılabilir. Alt yüzey, zemine tutunmayı kolaylaştırmak üzere yapışkanlıdır. Faydalı döşeme boyutu 1000 x 600 mm, toplam yüksekliği 16 mm’dir.
