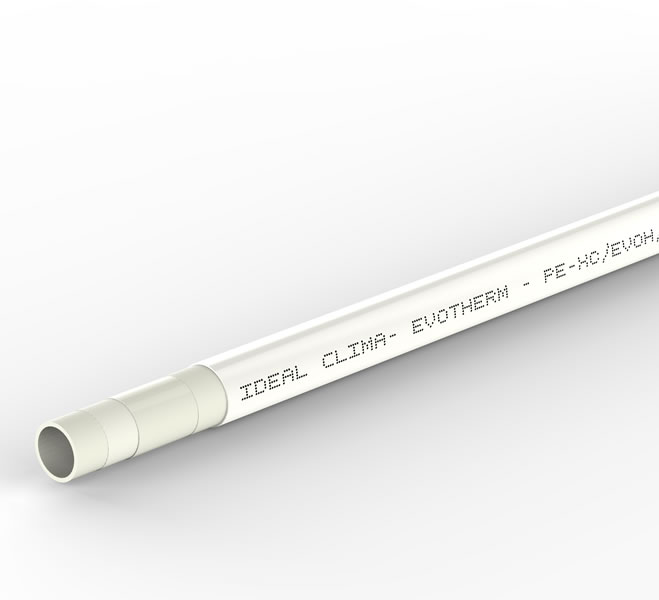

EVOTHERM, 17 mm çapında bir borudur ve iç kısmı elektron bombardımanı (PEX-C) yöntemiyle kütlesel olarak çapraz bağlanmış, yüksek yoğunluklu polietilenden oluşur. Böylece homojen ve kalıcı bir çapraz bağ sağlanır. Ardından yapıştırıcı katman, ortada etilen-vinil alkol (EVOH) oksijen bariyeri, tekrar yapıştırıcı katman ve son olarak dışta mekanik koruma sağlayan bir başka PEX-C katmanı mevcuttur. Toplam 5 katman, 2 mm et kalınlığına sahiptir. EVOTHERM, tek seferde koekstrüzyonla üretilir ve üretimde elektronik olarak denetlenerek kusursuz ve yüksek hassasiyet elde edilir. Elektron hızlandırıcı ile gerçekleştirilen C tipi çapraz bağlama, homojen ve uzun ömürlü sonuç verir. 5 katmanlı sistem, dar dönüşlerde bile borunun daireselliğini koruyarak elastik geri dönüşü azaltır.
Kullanım Alanı
EVOTHERM, özellikle bugnalı (kabartılı) paneller kullanılarak hızlı döşeme gerektiren zemin ısıtma uygulamalarında önerilir. EVOTHERM, sürekli 50 yıl boyunca 95°C sıcaklık ve 6 bar basıncı karşılayacak dayanıklılığa sahiptir. 17 mm çap, konut projelerinde az yer kaplaması ve düşük basınç kaybı avantajı sunar.
Teknik Veriler
| |
Birim |
Evotherm 17x2 |
| |
|
Kod. SAPX03 - Kod. SAPX04 |
| Isıl iletkenlik |
W/mK |
0,35 |
| Termik direnç |
m²K/W |
0,0057 |
| Doğrusal genleşme katsayısı |
mm/mK |
0,2 |
| İç yüzey pürüzlülüğü |
mm |
0,007 |
| Bükme yarıçapı (mekanik destekle) |
mm |
34 |
| Bükme yarıçapı (mekanik desteksiz) |
mm |
85 |
| Su kapasitesi |
l/m |
0,133 |
| Ağırlık (boş) |
g/m |
97 |
| Renk |
|
Doğal beyaz |
| Sertifikasyon Kurumu |
|
Süddeutsches KunstoffZentrum (SKZ) |
Paketleme
Evotherm, karton kutularda shrink ambalajlı rulolar hâlinde sevk edilir.
Teklif Yazısı (Voce di capitolato)
Elektrofiziksel yöntemle çapraz bağlanmış (PE-Xc) 5 katmanlı polietilen boru; etilen-vinil alkol (EVOH) esaslı oksijen bariyeri ve onu koruyan ilave dış koruma katmanına sahip olup, DIN15875, DIN4726 ve DIN16833 normlarına uygun olarak üretilir ve SKZ tarafından test edilir, homojen çapraz bağlanma güvencesi taşır. Dış çap 17 mm, duvar kalınlığı 2 mm’dir.
Notlar ve Montaj Şemaları / Grafikler

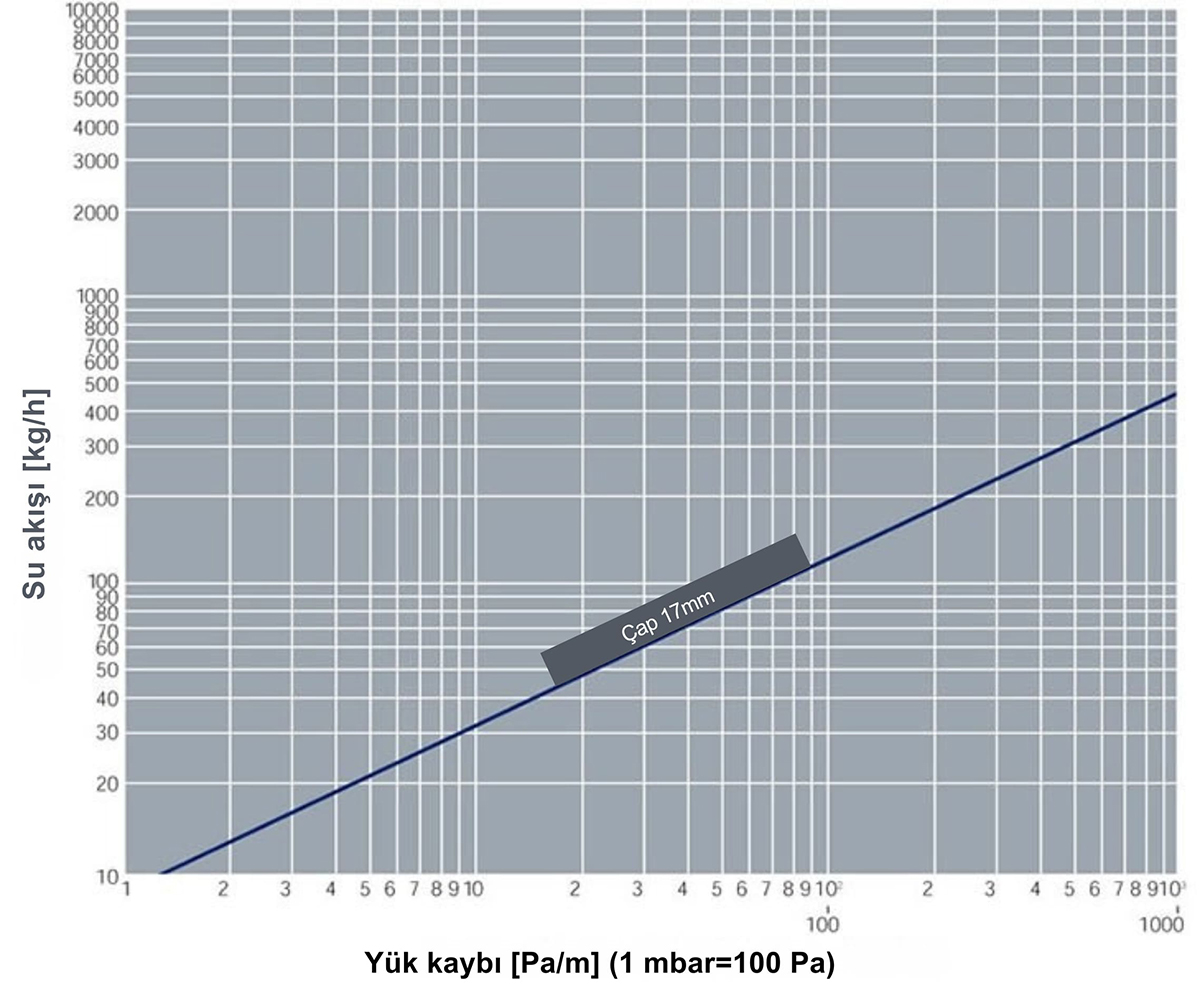

Basınç kaybı grafiği
.jpg)

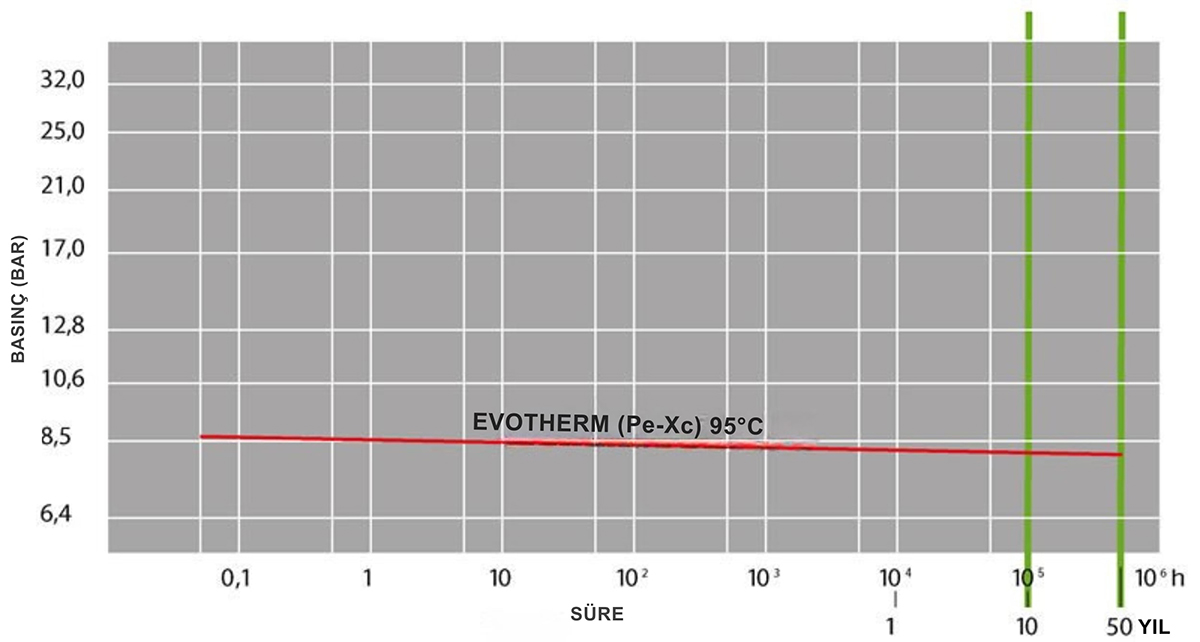

Ömür Grafiği
.jpg)
