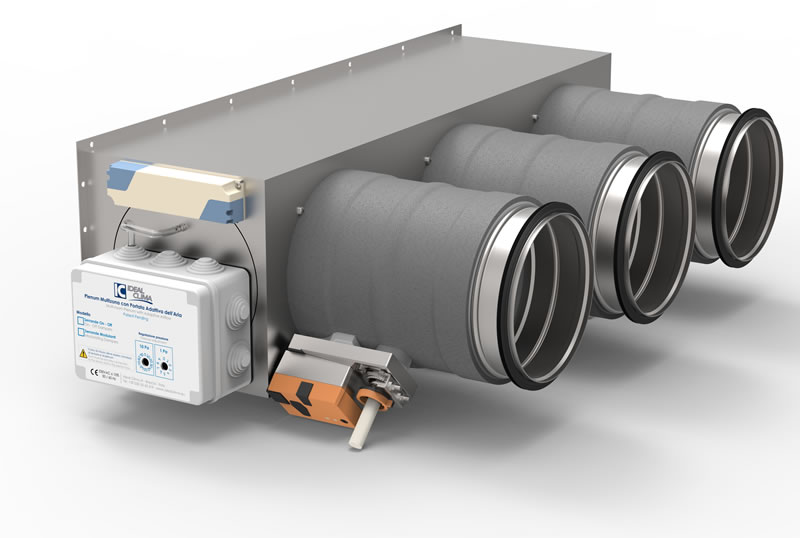

Adaptif MultiEasy Plenum
Falko OC için adaptif MutiEasy plenum, çok bölgeli hidronik iklimlendirme için yenilikçi bir çözümdür.

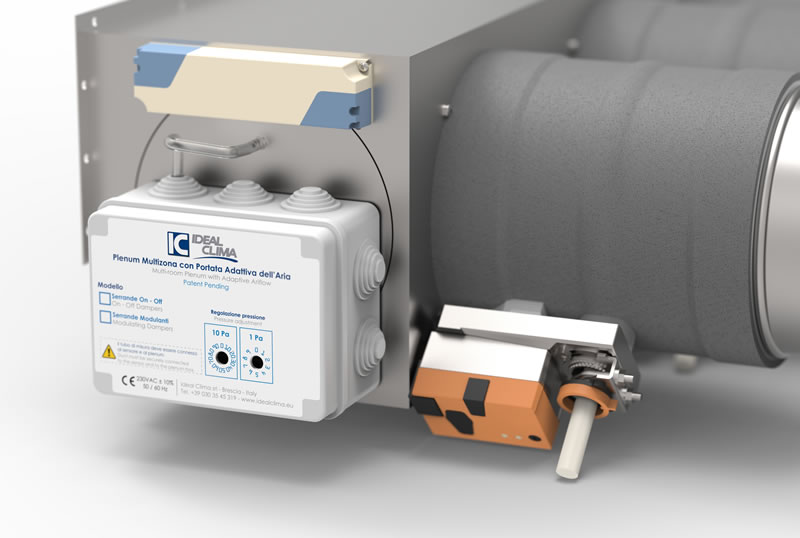

Plenum, Falko OC fanının hızını modüle etmeye olanak tanıyan elektronik hız kontrolü ve sürekli hava akışı izleme için bir diferansiyel basınç sensörüne sahiptir.

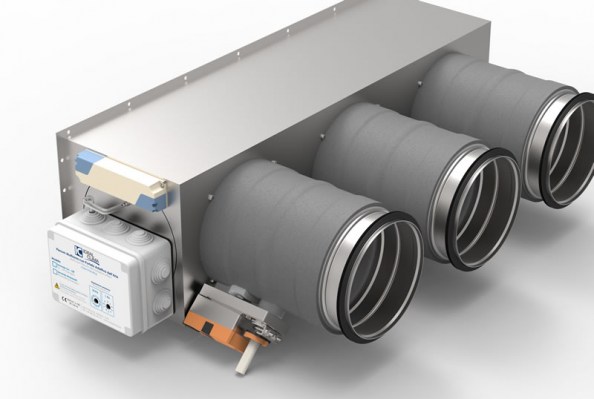

Önceden Montajlı ve Kablolu Panjur Plenumu
Birden fazla hava çıkışına sahip olan bu plenum, ısı yalıtımlı kelebek damperlerle donatılmıştır ve her biri 24 V DC ile çalışan 2 Nm torklu aktüatörler tarafından bireysel olarak kontrol edilir.
Çıkış sayısı, modele göre 2 ila 5 arasında değişir ve ek bir çıkış eklenerek genişletilebilir. Falko OC için isteğe bağlı bir valfin kontrolü için canlı bir çıkışa sahiptir.
Her İhtiyacı Karşılamak İçin Geniş Seçenek

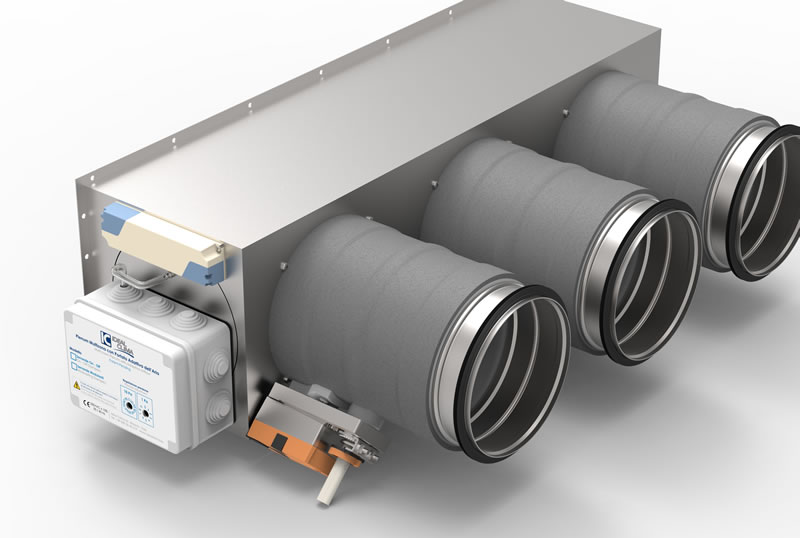

MultiEasy Plenum, önceden montajlı ve kablolu olarak gelir. 230 V standart besleme voltajına sahiptir, aktüatörler için düşük voltaj beslemesi bu plenum üzerine önceden monte edilmiş güç kaynağı tarafından sağlanır. MultiEasy, ON/OFF (açık/kapalı) versiyonlu damperler ve 0-10V sinyaliyle kontrol edilen modülasyonlu damperler seçenekleriyle sunulur. Galvanizli sacdan üretilmiş olan plenum, içten termal olarak yalıtılmıştır; damperler de yalıtımlıdır. Basınç kalibrasyonu, üzerindeki seçicilerle 10 ila 70 Pa arasında değiştirilebilir, ayrıca her damperin minimum ve maksimum açılma derecesi mekanik stoplarla ayarlanabilir. Yalnızca 24 cm yüksekliği sayesinde asma tavanlara kolayca monte edilebilir.
Multieasy’nin Eşsiz Özellikleri
Teknik açıdan yenilikçi içeriği sayesinde MultiEasy, uluslararası patentlerle korunmaktadır.
Adaptif MultiEasy plenum, Clima Zone sisteminin bir bileşenidir ve böylece, bireysel termal bölgeler için sıcaklık kontrolüne sahip bir ısıtma ve soğutma sistemi kurmayı oldukça kolaylaştırır.

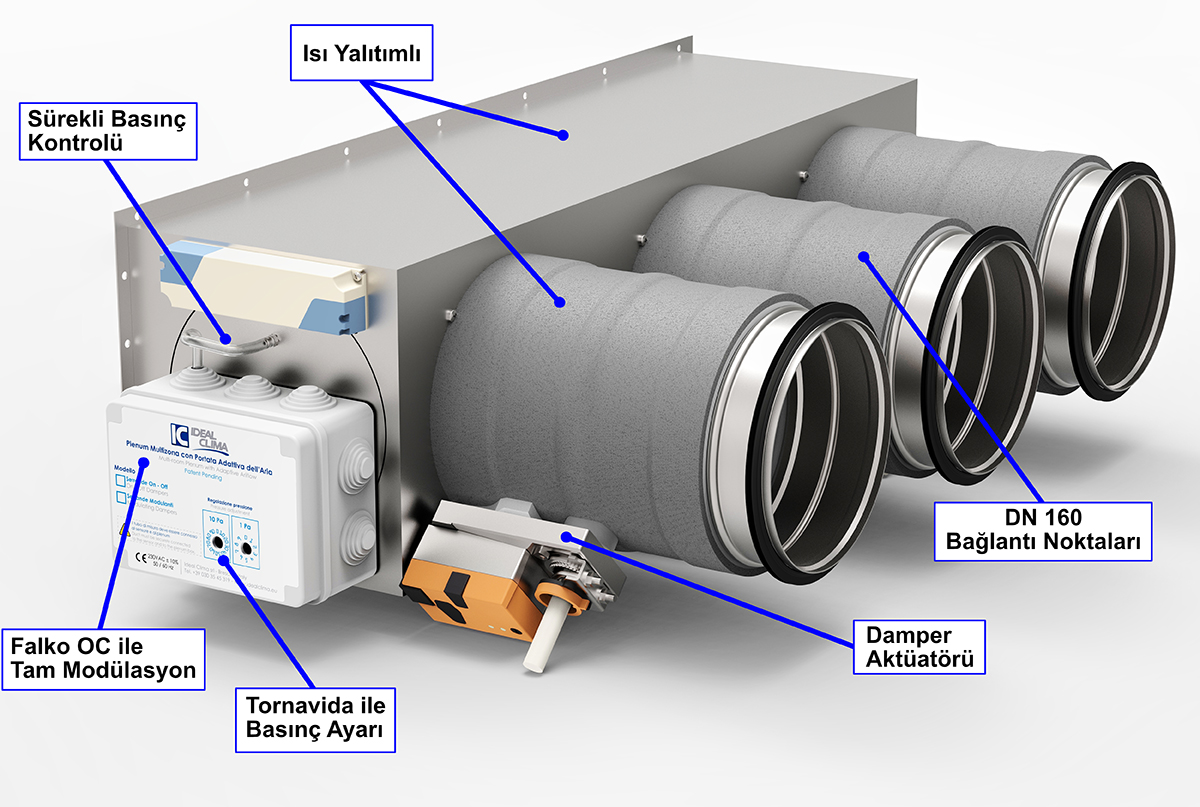

- Gelişmiş Teknik Özellikler
- MultiEasy şu işlevleri yerine getirir:
- Damperleri tek tek açıp kapatmaya olanak tanır, geleneksel kuru kontak termostat sinyalleriyle (ON/OFF versiyonu) veya 0-10 V sinyale sahip termostatlar ve akıllı ev sistemleriyle (Vision veya Integra Benessere gibi) kontrol edilebilir.

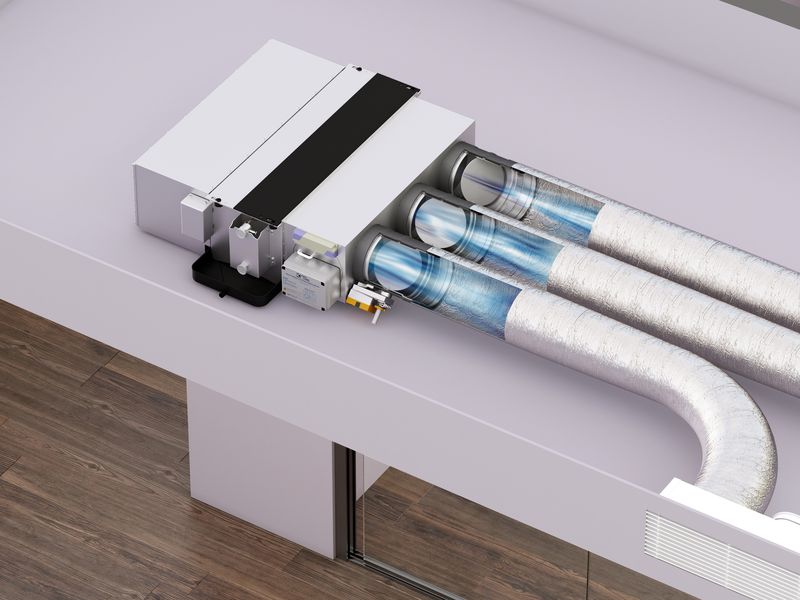

Bir basınç sensörü aracılığıyla kanal akışlarını izler ve Falko OC fanını modülasyonla kontrol ederek aşırı basıncı veya gürültüyü önleyecek şekilde optimal hava akışını sağlar. Asma tavanlar içine yerleştirilebilir ve Falko OC tavan fan coilinin besleme ağzına doğrudan monte edilebilir.
- • Falko OC su besleme valfini kontrol eder (canlı çıkış).

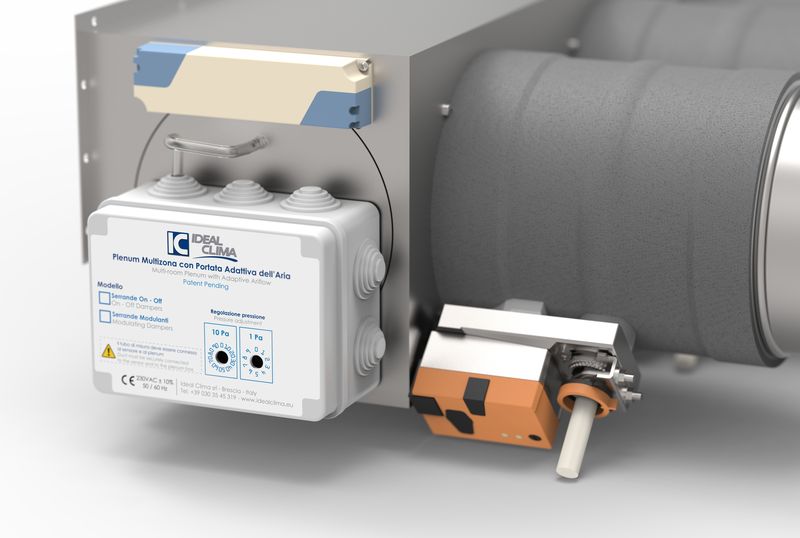

- • 10 ila 70 Pa arasında basıncı ayarlama imkânı sunar, 1 Pa çözünürlükle ve fan hızını elektronik olarak modüle eder.
• 6 adede kadar damperi ve dolayısıyla 6 ayrı termostatı bağımsız olarak yönetebilir.
- • Her bir damper, hem maksimum hem de minimum açılmayı sınırlamak üzere mekanik olarak kalibre edilebilir.
- • MultiEasy modülasyonlu versiyon, Integra Benessere termodomotik sistemiyle entegre edilerek dokunmatik ekranlar ve uygulamalardan çok bölgeli yönetim sağlar.

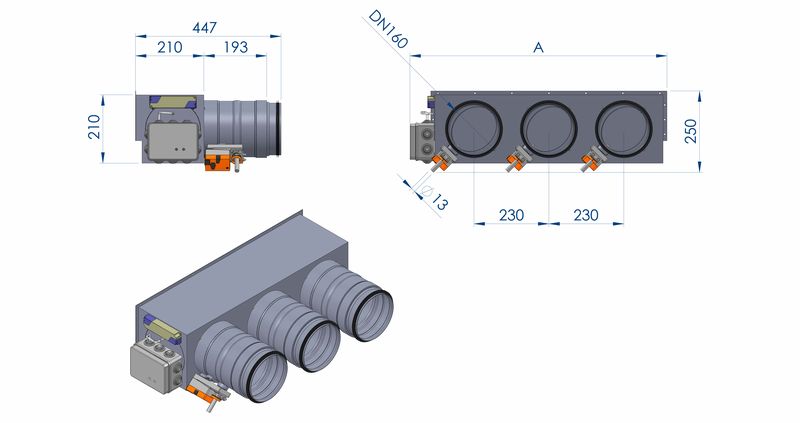

Boyutlar
TEKNİK ÇİZİM
| MultiEasy Boyutu |
Ölçü A
[mm] |
| MultiEasy for Falko OC 510 |
789 |
| MultiEasy for Falko OC 850 |
935 |
| MultiEasy for Falko OC 1360 |
1'215 |
Teknik Veriler
|
Açıklama
|
|
Adaptif MultiEasy Plenum
|
|
Kod
|
|
|
|
Damper sayısı
|
-
|
2 ila 5 (+ 1 opsiyonel)
|
|
Bağımsız termal bölge sayısı
|
%
|
6’ya kadar
|
|
Damperler için ON/OFF sinyali
|
W
|
Kuru kontak
|
|
Modülasyonlu damperler için sinyal
|
W
|
0 - 10 V
|
|
Basınç ayar aralığı
|
Pa
|
10 - 70
|
|
Basınç ayar çözünürlüğü
|
Pa
|
1
|
|
Çalışma hava sıcaklığı
|
°C
|
+ 5 / + 70
|
|
Falko OC modülasyon aralığı
|
%
|
10% - 100%
|
|
Su valfi kontrol voltajı
|
V
|
230
|
|
Su valfinin erken açılma süresi
|
dak
|
4
|
| Damper “tam açık” konumu ayarlanabilir |
° |
50 - 90 derece |
|
Damper “tam kapalı” konumu ayarlanabilir
|
°
|
0 - 30 derece
|
|
Yalıtım sınıfı
|
-
|
IP 24
|
Teknik Şartname Başlıkları
Falko 510 OC fancoil için 2 veya 3 bölgeli modülasyonlu kontrol amaçlı adaptif plenum
2/3 bölgeli modülasyonlu termal kontrol için motorlu vanalara sahip plenum, Falko OC 510 hidronik terminalle uyumludur. 10 ila 70 Pa arasında seçilebilir basınç kontrolü, 1 Pa çözünürlük ve fan hızının elektronik modülasyon kontrolü sağlar. DN 160 kelebek damperler termal yalıtımlıdır, her biri 2 Nm torklu aktüatörle çalıştırılır ve açılış ve kapanış konumları ayrı ayrı ayarlanabilir. Ek bir termal bölge için genişletilebilme imkânına sahiptir. Damper kontrol sinyali 0-10V. Galvaniz sac gövde ve termoakustik yalıtımlı yapı. 230 V besleme.
Falko 850 OC fancoil için 2/3/4 bölgeli modülasyonlu kontrol amaçlı adaptif plenum
2/3/4 bölgeli modülasyonlu termal kontrol için motorlu vanalara sahip plenum, Falko OC 850 hidronik terminalle uyumludur. 10 ila 70 Pa arasında seçilebilir basınç kontrolü, 1 Pa çözünürlük ve fan hızının elektronik modülasyon kontrolü sağlar. DN 160 kelebek damperler termal yalıtımlıdır, her biri 2 Nm torklu aktüatörle çalıştırılır ve açılış ve kapanış konumları ayrı ayrı ayarlanabilir. Ek bir termal bölge için genişletilebilme imkânına sahiptir. Damper kontrol sinyali 0-10V. Galvaniz sac gövde ve termoakustik yalıtımlı yapı. 230 V besleme.
Falko 1360 OC fancoil için 3/4/5 bölgeli modülasyonlu kontrol amaçlı adaptif plenum
3/4/5 bölgeli modülasyonlu termal kontrol için motorlu vanalara sahip plenum, Falko OC 1360 hidronik terminalle uyumludur. 10 ila 70 Pa arasında seçilebilir basınç kontrolü, 1 Pa çözünürlük ve fan hızının elektronik modülasyon kontrolü sağlar. DN 160 kelebek damperler termal yalıtımlıdır, her biri 2 Nm torklu aktüatörle çalıştırılır ve açılış ve kapanış konumları ayrı ayrı ayarlanabilir. Ek bir termal bölge için genişletilebilme imkânına sahiptir. Damper kontrol sinyali 0-10V. Galvaniz sac gövde ve termoakustik yalıtımlı yapı. 230 V besleme.
Falko 510 OC fancoil için 2 veya 3 bölgeli ON/OFF kontrol amaçlı adaptif plenum
2/3 bölgeli ON/OFF termal kontrol için motorlu vanalara sahip plenum, Falko OC 510 hidronik terminalle uyumludur. 10 ila 70 Pa arasında seçilebilir basınç kontrolü, 1 Pa çözünürlük ve fan hızının elektronik modülasyon kontrolü sağlar. DN 160 kelebek damperler termal yalıtımlıdır, her biri 2 Nm torklu aktüatörle çalıştırılır ve açılış ve kapanış konumları ayrı ayrı ayarlanabilir. Ek bir termal bölge için genişletilebilme imkânına sahiptir. Damper kontrol sinyali kuru kontak. Galvaniz sac gövde ve termoakustik yalıtımlı yapı. 230 V besleme.
Falko 850 OC fancoil için 2/3/4 bölgeli ON/OFF kontrol amaçlı adaptif plenum
2/3/4 bölgeli ON/OFF termal kontrol için motorlu vanalara sahip plenum, Falko OC 850 hidronik terminalle uyumludur. 10 ila 70 Pa arasında seçilebilir basınç kontrolü, 1 Pa çözünürlük ve fan hızının elektronik modülasyon kontrolü sağlar. DN 160 kelebek damperler termal yalıtımlıdır, her biri 2 Nm torklu aktüatörle çalıştırılır ve açılış ve kapanış konumları ayrı ayrı ayarlanabilir. Ek bir termal bölge için genişletilebilme imkânına sahiptir. Damper kontrol sinyali kuru kontak. Galvaniz sac gövde ve termoakustik yalıtımlı yapı. 230 V besleme.
Falko 1360 OC fancoil için 3/4/5 bölgeli ON/OFF kontrol amaçlı adaptif plenum
3/4/5 bölgeli ON/OFF termal kontrol için motorlu vanalara sahip plenum, Falko OC 1360 hidronik terminalle uyumludur. 10 ila 70 Pa arasında seçilebilir basınç kontrolü, 1 Pa çözünürlük ve fan hızının elektronik modülasyon kontrolü sağlar. DN 160 kelebek damperler termal yalıtımlıdır, her biri 2 Nm torklu aktüatörle çalıştırılır ve açılış ve kapanış konumları ayrı ayrı ayarlanabilir. Ek bir termal bölge için genişletilebilme imkânına sahiptir. Damper kontrol sinyali kuru kontak. Galvaniz sac gövde ve termoakustik yalıtımlı yapı. 230 V besleme.
