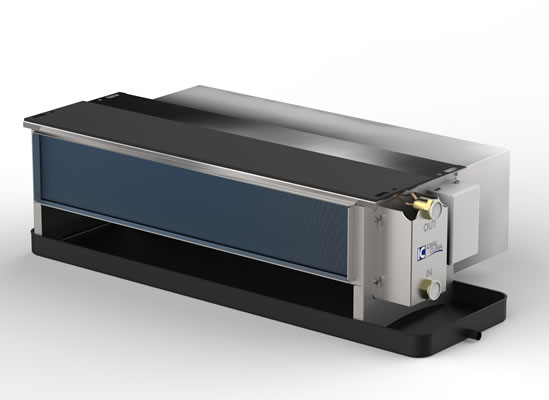

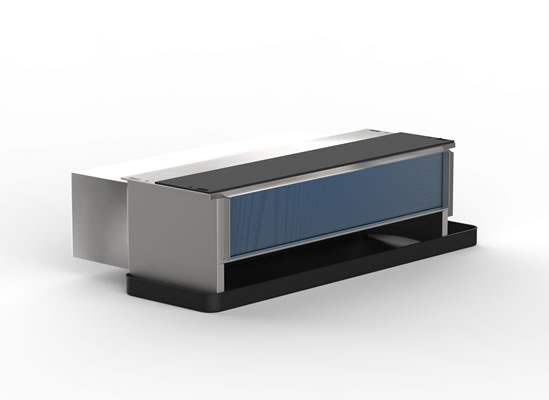

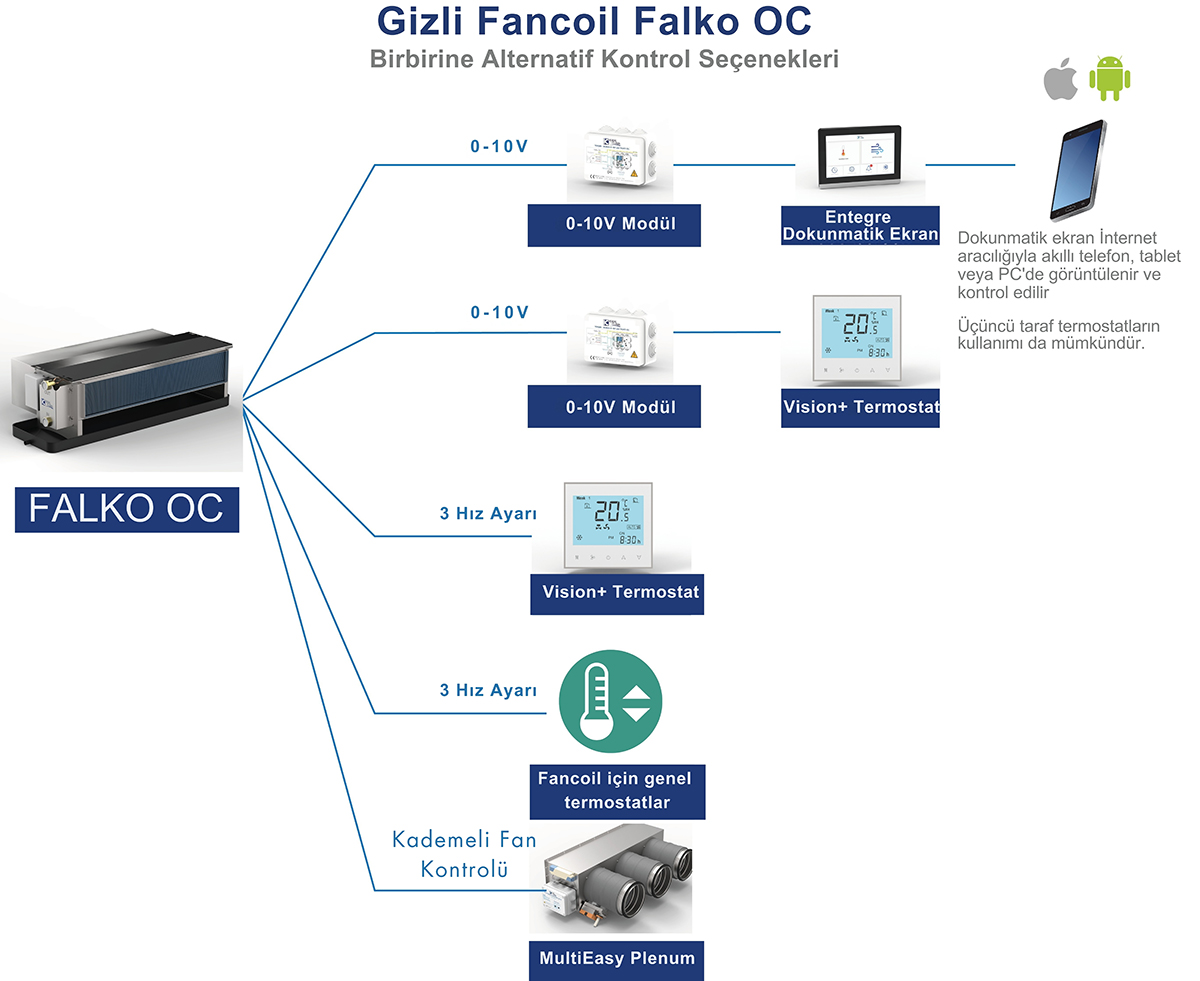

Falko OC, asma tavan kurulumu için tasarlanmış bir fancoil ünitesidir. Sadece 24 cm yüksekliği ve yüksek verimli ısı eşanjörü sayesinde, konut ortamlarında asma tavanların içine kolayca monte edilebilir. Aşağıya doğru olan hava girişi, sahada arkadan hava girişine dönüştürülebilir. Yoğuşma toplama tavası DN 20 bağlantıya sahiptir. Motor, hız seçimi için üç canlı girişe sahiptir. Gövde, galvanizli metal sacdan yapılmıştır. Hava filtresi, girişte çıkarılabilir özelliktedir. Su bağlantıları, sol tarafta 3/4” F olarak yerleştirilmiştir.
.jpg)
Tüm üniteler, Avrupa direktiflerine uygun olup CE (TUV) işaretlemesi ve ilgili uygunluk sertifikası ile birlikte sunulmaktadır.
Kullanım Alanı
- Odaları ısıtma, soğutma ve nem alma.
- Yüksek ve düşük besleme sıcaklıklarında yüksek verimlilikle ısıtma (ısı pompası sistemleri için mükemmel).
- Geleneksel kazanlara, yoğuşmalı kazanlara, güneş enerjisi sistemlerine veya ısı pompalarına bağlanabilme.
- Asma tavanların içine yerleştirilebilme.
- Birden fazla odaya hava dağıtmak için mevcut aksesuarlar kullanılarak basit kanallı ağlar oluşturma.
- Hava giriş yönü sahada değiştirilebilir. Her odaya kanallanabilir veya ünitenin altındaki tek bir paylaşımlı ızgaradan hava alınabilir.

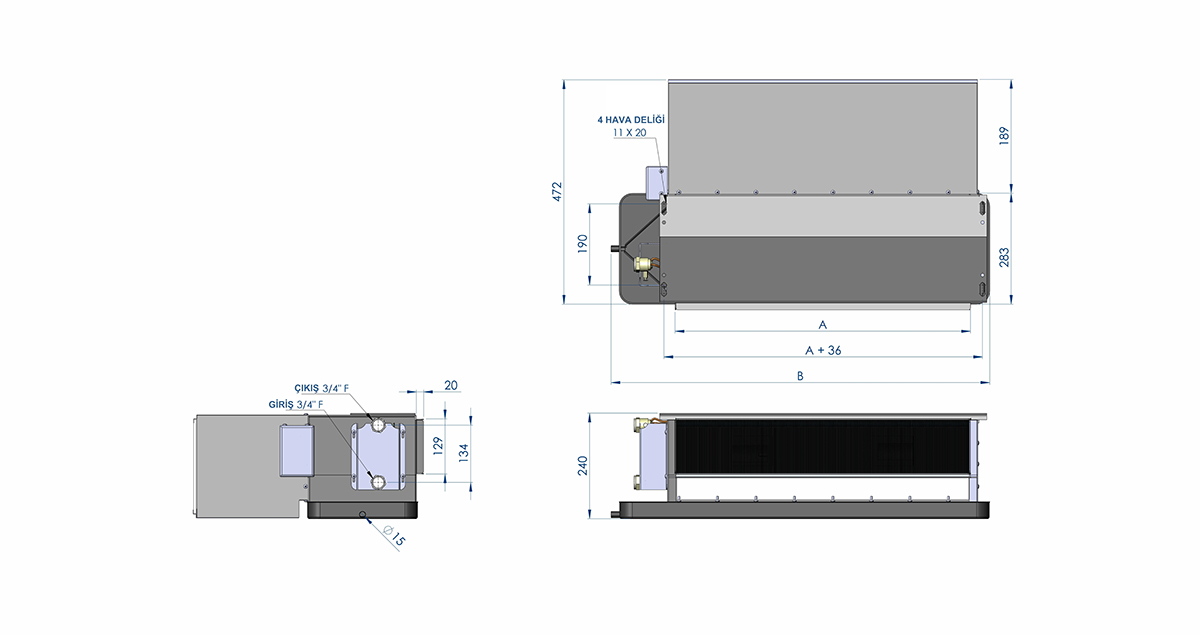

Boyutlar
.jpg)
Tüm ölçüler mm cinsindendir:
| KOD |
AÇIKLAMA |
A [mm] |
B [mm] |
| TCM05A |
FALKO 510 OC |
687 |
894 |
| TCM08A |
FALKO 850 OC |
832 |
1039 |
| TCM14A |
FALKO 1360 OC |
1112 |
1319 |
Teknik Veriler
| |
|
FALKO
OC 510
TCM05A
|
FALKO
OC 850
TCM08A
|
FALKO
OC 1360
TCM14A
|
|
Açıklama
|
|
Kod
|
| |
|
H
|
M
|
L
|
H
|
M
|
L
|
H
|
M
|
L
|
|
Toplam soğutma gücü 7°C (1)
|
kW
|
2.79
|
2.38
|
1.82
|
4.46
|
3.80
|
2.91
|
7.25
|
6.17
|
4.72
|
|
Duyulur soğutma gücü
|
kW
|
2.02
|
1.72
|
1.32
|
3.22
|
2.74
|
21.0
|
5.25
|
4.47
|
3.42
|
|
Su debisi
|
l / dk
|
8.0
|
6.8
|
5.2
|
12.0
|
10.2
|
7.8
|
20.0
|
17.0
|
13.0
|
|
Basınç düşümü sadece FALKO OC
|
kPa
|
36
|
26
|
16
|
32
|
24
|
14
|
46
|
33
|
19
|
|
Basınç düşümü kit 2 veya 3 yollu kvs=4
|
kPa
|
1.4
|
1.0
|
0.6
|
3.2
|
2.3
|
1.3
|
9.1
|
6.4
|
3.7
|
|
Isıtma gücü 45 °C (2)
|
kW
|
3.36
|
2.87
|
2.19
|
5.38
|
4.58
|
3.50
|
8.73
|
7.43
|
5.68
|
|
Su debisi
|
l / dk
|
10
|
8.2
|
6.3
|
15.0
|
12.3
|
9.4
|
25.0
|
20.5
|
15.7
|
|
Basınç düşümü sadece FALKO OC
|
kPa
|
58
|
38
|
26
|
51
|
34
|
20
|
72
|
48
|
28
|
|
Basınç düşümü kit 2 veya 3 yollu kvs=4
|
kPa
|
2.2
|
1.5
|
1.0
|
5.0
|
3.4
|
2.0
|
14
|
9.2
|
5.4
|
|
Nominal hava akışı
|
m3/h
|
510
|
382
|
255
|
850
|
640
|
425
|
1360
|
1020
|
680
|
|
Hava Nominal Basıncı
|
Pa
|
30
|
30
|
30
|
30
|
30
|
30
|
30
|
30
|
30
|
|
Ses basıncı (*)
|
dB(A)
|
42
|
<42
|
<42
|
46
|
<46
|
<46
|
48
|
<48
|
<48
|
|
Güç beslemesi - koruma sınıfı
|
V / ph / Hz
|
|
|
|
230/1 + N/50----IP23
|
|
|
|
|
Elektrik tüketimi
|
W
|
59
|
41
|
27
|
87
|
65
|
44
|
156
|
118
|
81
|
|
Maksimum akım
|
A
|
0.33
|
0.23
|
0.15
|
0.38
|
0.37
|
0.25
|
0.89
|
0.67
|
0.47
|
|
Hidrolik Bağlantılar
|
inç
|
¾ F” (DN 20)
|
|
Su hacmi
|
Litre
|
|
|
Kondens drenaj hattı
|
mm
|
DN 20
|
|
Maks. çalışma basıncı
|
MPa
|
1.6
|
|
Net Ağırlık
|
Kg
|
16.4
|
18.9
|
26
|
- Giriş suyu 7°, ΔT 5 °C, Oda sıcaklığı 27 °C UR 47% (UNI EN 1397 :2015)
- Giriş suyu 45°, ΔT 5 °C, Oda sıcaklığı 20 °C (UNI EN 1397:2015)
- Ses basıncı (dBA) r=1.5m, Q=1 (UNI EN ISO 3741:2010) H= maks. hız, M= orta hız, L= düşük hız
Teknik Şartname Başlıkları
Kod TCM05A — Fancoil Falko Tavan 510 OC Standart
Tavana montajlı hidronik terminal, yüksek verimli bakır-alüminyum değişim bataryası (mil yivli lamel paketi), ses yalıtımı için içten kaplı çerçeve. Sessiz fan grubu. Üç hızlı kontrol (canlı girişler). Kondenstoplama tepsisi ve ince dokulu sentetik çıkarılabilir filtre içerir. Nominal hava akışı 510 m3/h, soğutma ısıl gücü 2'788 W, ısıtma 3'360 W. Yükseklik: 240 mm. Hidrolik bağlantılar 3/4” M.
Kod TCM08A — Fancoil Falko Tavan 850 OC Standart
Yüksek verimli bakır-alüminyum değişim bataryası (mil yivli lamel paketi), içten ses yalıtımlı çerçeve ile tavana montajlı hidronik terminal. Sessiz fan grubu. Üç hızlı kontrol (canlı girişler). Kondenstoplama tepsisi ve ince dokulu sentetik çıkarılabilir filtre içerir. Nominal hava akışı 850 m3/h, soğutma ısıl gücü 4'460 W, ısıtma 5'375 W. Yükseklik: 240 mm. Hidrolik bağlantılar 3/4” M.
Kod TCM14A — Fancoil Falko Tavan 1360 OC Standart
Tavana montajlı hidronik terminal, yüksek verimli bakır-alüminyum değişim bataryası (mil yivli lamel paketi), ses yalıtımı için içten kaplı çerçeve. Sessiz fan grubu. Üç hızlı kontrol (canlı girişler). Kondenstoplama tepsisi ve ince dokulu sentetik çıkarılabilir filtre içerir. Nominal hava akışı 1'360 m3/h, soğutma ısıl gücü 7'248 W, ısıtma 8'734 W. Yükseklik: 240 mm. Hidrolik bağlantılar 3/4” M.
Montaj şemaları / Grafikler

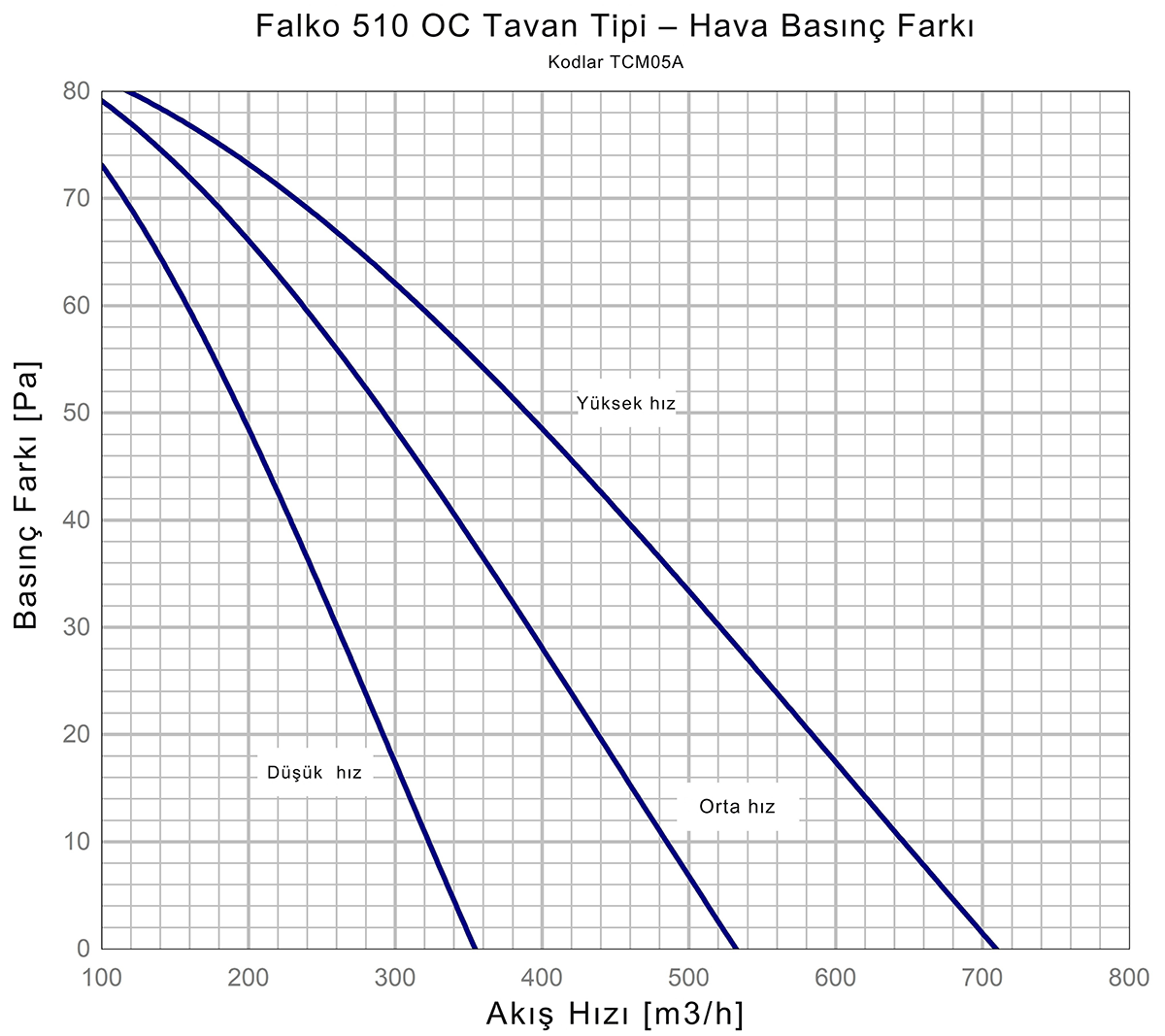

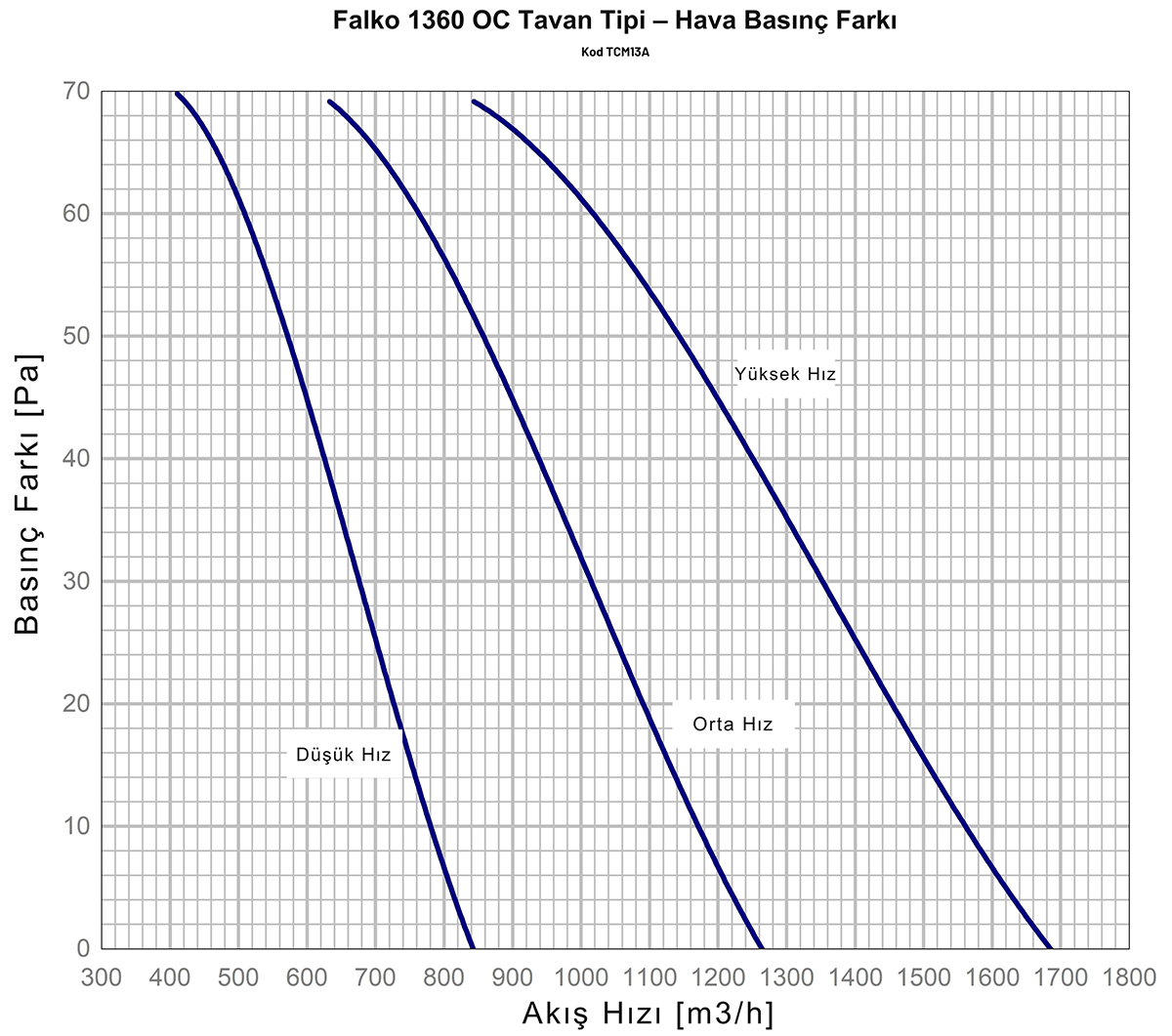

Fan basınç eğrileri:
.png)
.png)

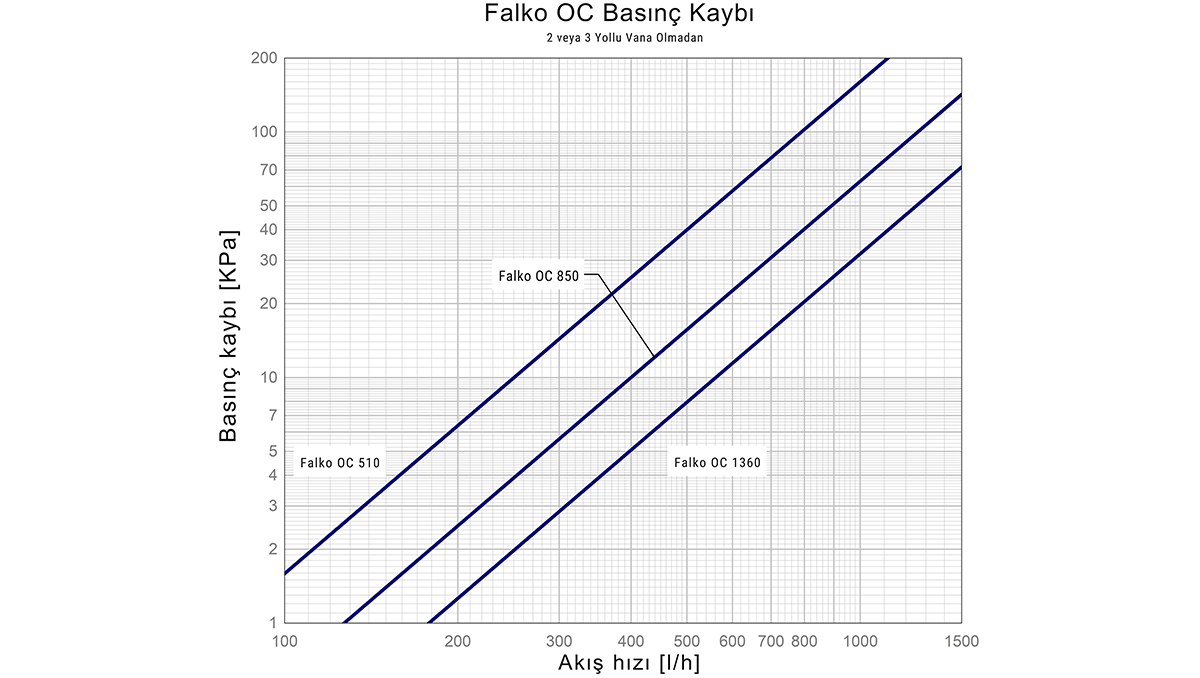

Falko OC yalnızca basınç düşümü
OC, 2 veya 3 yollu kit ile basınç düşümü
.png)
