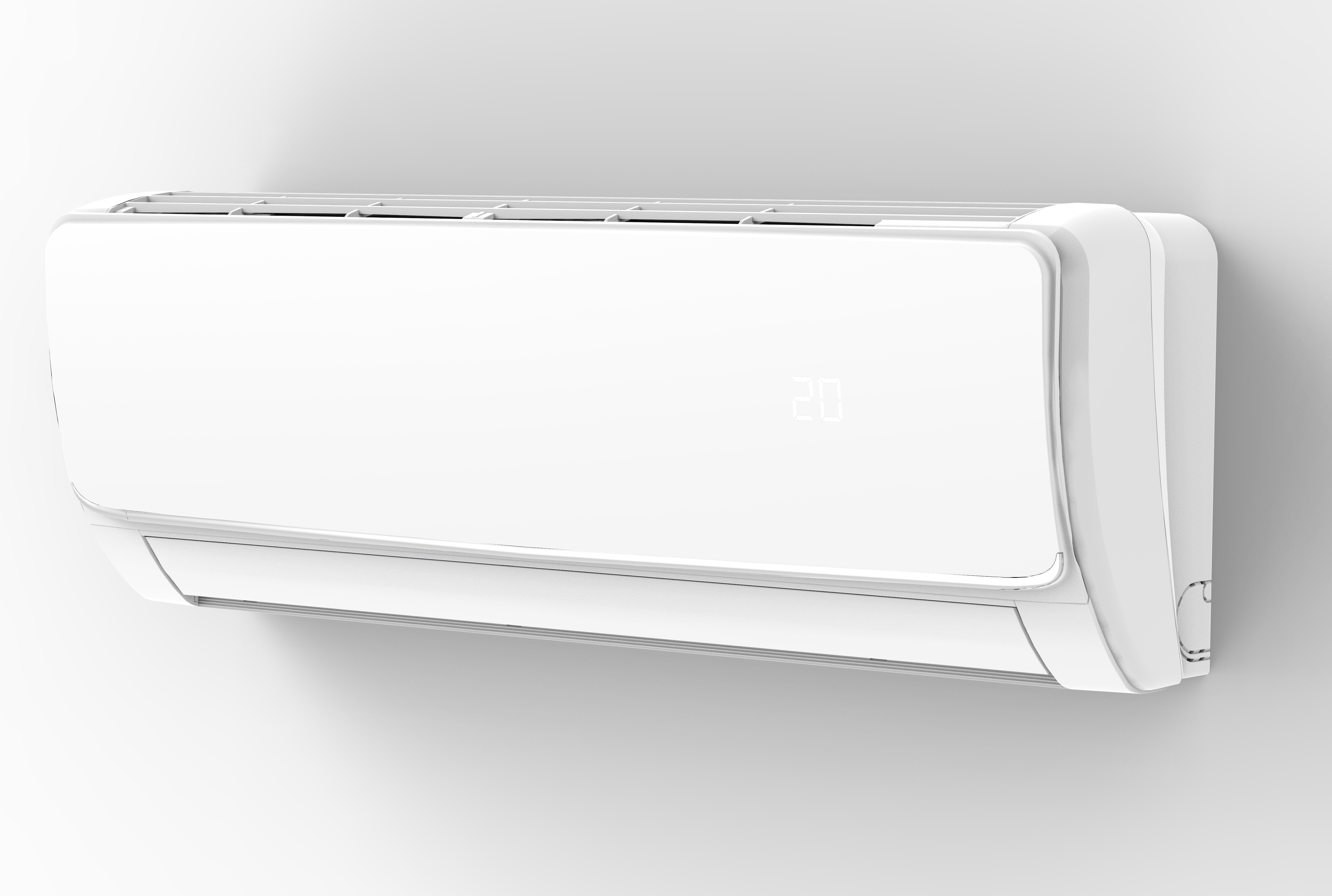

HYDROSILENCE TEKNOLOJİLİ HIDRONİK COMFOSPLIT
Ikaro, rakipsiz akustik ve termal konfor sağlayan özel HydroSilence teknolojisine sahip duvar tipi bir hidronik terminaldir. Özellikle konut uygulamaları için tasarlanmış Ikaro, kompakt ve zarif bir tasarım içerisinde gelişmiş termal ve elektronik PID teknolojisine sahiptir. Isı pompası sistemleri ve solar dahil yenilenebilir enerji sistemlerinde idealdir. Hızlı ve etkili bir şekilde ısıtır, soğutur ve maksimum sessizlikle nem alır.
- SESSİZLİĞİN DEĞERİ
- Ikaro, arzu edilen ısı çıkışını HydroSilence teknolojisi sayesinde rakipsiz bir sessizlikle sunar. (Örneğin: 2 kW gücü sağlayan Ikaro 350, ortalama yalnızca 18 dB ses değerine sahiptir.)
- İstenen sıcaklığa yaklaşıldığında, elektronik kontrol, ses seviyesini ve hava akımını neredeyse fark edilemeyecek düzeye düşürerek hem ısıtma hem de soğutmada ideal verimliliği korur. (not: insan nefesi 20 dB gürültü seviyesine eşittir.)
Kullanım Alanı
Her bir Ikaro, standart olarak sunulan kullanışlı kızılötesi uzaktan kumandası sayesinde tamamen bağımsız bir şekilde yönetilebilir ve her zaman ortam sıcaklığını gösteren şeffaf LCD ekranıyla çekici bir görünüm sunar. Daha bütünleşik bir kontrol (örneğin ev otomasyonu) istenirse, Ikaro standart olarak Modbus bağlantısıyla gelir.
-
Ikaro, Ideal Clima’nın ev konforu için tüm cihazları tek bir noktadan yöneterek verimliliği ve tasarrufu artıran “Integra Benessere” sistemi içinde kusursuz bir bütünlük sağlar. Integra Touch dokunmatik panelinden, tek bir cihazla evin tüm fonksiyonları (iklimlendirme, hidronik veya radyan ısıtma-soğutma, ısı geri kazanımlı havalandırma, nem alma ve hava kalitesi) kontrol edilebilir. Basit, sezgisel bir arayüz ve tablet/smartphone’larda alıştığımız “dokunmatik” etkileşimler sayesinde, sadece parmağınızla basarak aynı anda birden çok cihazı yönetebilir veya evin her odasındaki sıcaklığı ayarlayabilirsiniz.

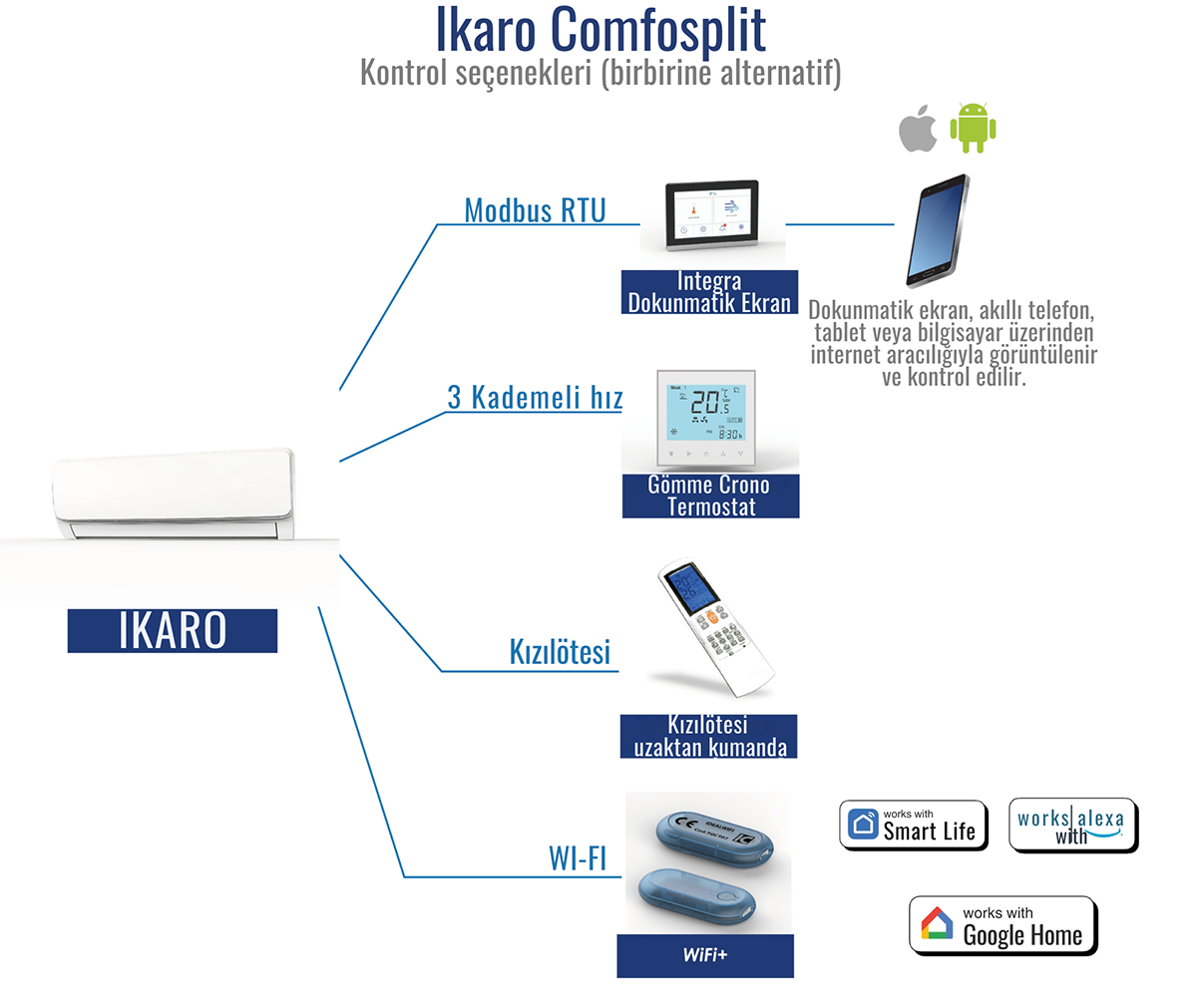

Ikaro, şu yollarla kumanda edilebilir:
• Standart kızılötesi uzaktan kumanda
• Harici termostat üzerinden, hız seçimi için 3 temiz giriş kontağı aracılığıyla
• Bir Modbus RTU ev otomasyon ağı içinde, örneğin Ideal Clima’nın Integra Benessere termo-otomasyon sisteminde Integra Touchscreen ile birlikte
.png)
.png)
Kurulum

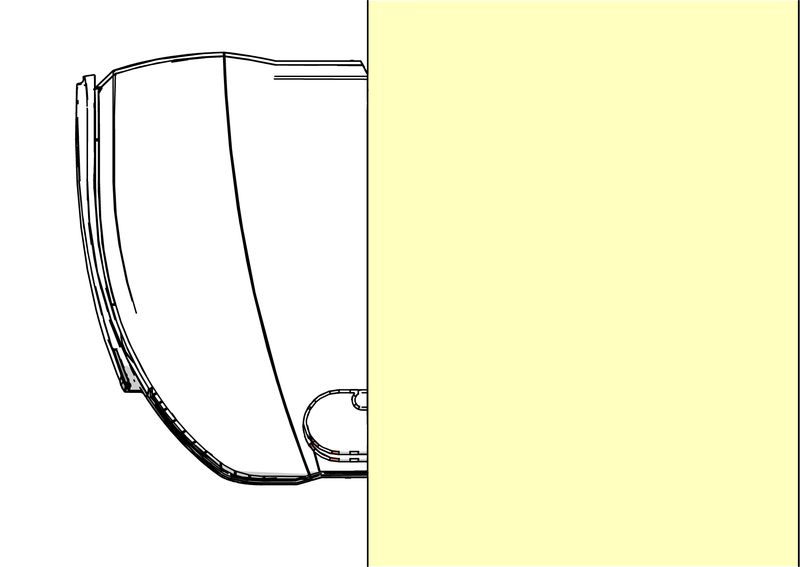

| DOĞRUDAN DUVARA MONTAJ |

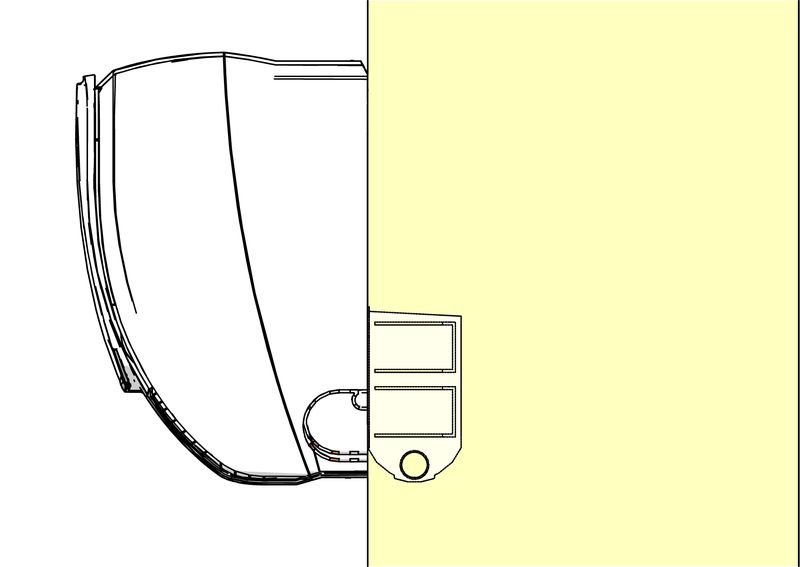

ÖNDEN HAZIRLIK KUTUSUYLA MONTAJ |
|
|
IKARO ISITIR, SOĞUTUR VE NEM ALIR
1,1 ila 3,3 kW arasında 5 farklı soğutma gücüyle sunulan Ikaro, modern ters çevirmeli ısı pompası sistemleri için mükemmel olan çapraz akış teknolojili eksiksiz bir hidronik iklimlendirme çözümüdür. Nem alma özelliği, ortamlara ekstra konfor katar.
IKARO 5 FARKLI SESSİZLİK SEVİYESİ SEÇENEĞİYLE SUNULUR
5 model seçeneği sayesinde Ikaro, sadece ısı yüklerine göre değil aynı zamanda istenen sessizlik düzeyine göre de seçilebilir. Ortalama akustik aralık 39/25 dB’den yalnızca 11 dB’e (on bir) kadar ulaşır.
IKARO KOMPAKT, ZARİF VE EVRENSEL BİR ÇÖZÜMDÜR
Ikaro’nun tasarımı, en zarif yaşam alanlarında bile kullanım için geliştirilmiştir. Kompaktlığı da dikkat çekicidir (genişliği sadece 90 cm’den daha az). Ayrıca Ikaro, gaz split sistemleri için yaygın ön hazırlık kutuları (h.int > 10 cm) ile evrensel uyumluluk taşır. Kurulumu ve bakımı kolaylaştıran, “döner menteşe” eklemli kullanışlı montaj plakası tamamen görünmez hâlde kalır.
Grafikler

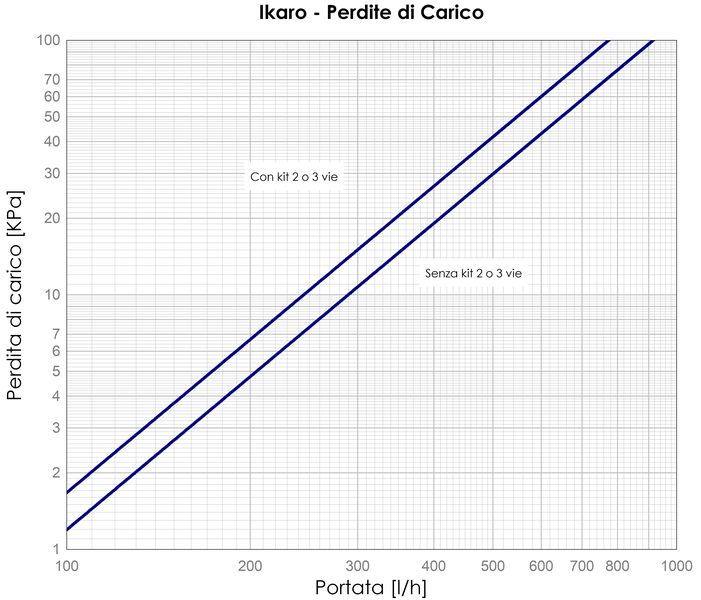

Comfosplit Ikaro basınç kayıpları
Teknik Veriler

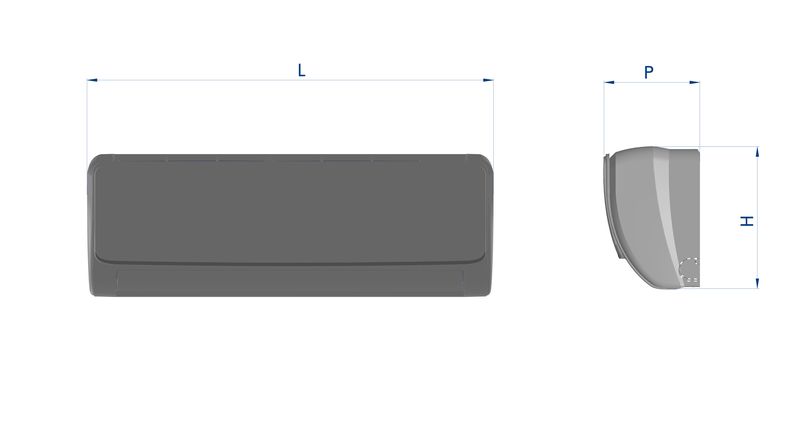

Comfosplit Ikaro HW Boyutları
|
Kod
|
Açıklama
|
L
[mm]
|
H
[mm]
|
P
[mm]
|
|
THE01D
|
COMFOSPLIT IKARO HI-WALL 180 HW INVERTER
|
850
|
300
|
198
|
|
THE02D
|
COMFOSPLIT IKARO HI-WALL 250 HW INVERTER
|
850
|
300
|
198
|
|
THE03D
|
COMFOSPLIT IKARO HI-WALL 350 HW INVERTER
|
850
|
300
|
198
|
|
THE05D
|
COMFOSPLIT IKARO HI-WALL 500 HW INVERTER
|
850
|
300
|
198
|
|
THE07D
|
COMFOSPLIT IKARO HI-WALL 750 HW INVERTER
|
850
|
300
|
198
|
TEKNİK VERİLER
|
Açıklama
|
|
IKARO HW 180
|
IKARO HW 250
|
IKARO HW 350
|
IKARO HW 500
|
IKARO HW 750
|
|
Kod
|
|
THE01D
|
THE02D
|
THE03D
|
THE05D
|
THE07D
|
|
Toplam soğutma gücü 7°C (1)
|
W
|
1’112
|
1’303
|
1’689
|
2’570
|
3’330
|
|
Duyulur soğutma gücü (1)
|
W
|
890
|
1’072
|
1’351
|
2’107
|
2’720
|
|
Su debisi (1)
|
l / dk
|
3.17
|
3.75
|
4.83
|
7.92
|
9.67
|
|
Ikaro HW basınç düşümü (1)
|
kPa
|
5.25
|
6.9
|
11
|
27
|
39
|
|
2 veya 3 yollu vana KVs=1.7 basınç düşümü (1)
|
kPa
|
1.4
|
2
|
3.2
|
8.7
|
13
|
|
Isıtma gücü 45 °C (2)
|
W
|
1’308
|
1’629
|
2’069
|
3’260
|
4’229
|
|
Su debisi (2)
|
l / dk
|
3.7
|
4.7
|
5.9
|
9.3
|
12.1
|
|
Ikaro HW basınç düşümü (2)
|
kPa
|
6.1
|
9.1
|
14.4
|
37.6
|
57.4
|
|
2 veya 3 yollu vana KVs=1.7 basınç düşümü (2)
|
kPa
|
1.9
|
3.1
|
4.8
|
12
|
20.3
|
|
Maks. hızda hava debisi
|
m³ / h
|
180
|
250
|
340
|
520
|
730
|
|
Ses basınç seviyesi Maks. hız (*)
|
dB (A)
|
13
|
16
|
21
|
27
|
42
|
|
Ses basınç seviyesi Orta hız (*)
|
dB (A)
|
11
|
13
|
18
|
25
|
39
|
|
Ses basınç seviyesi Min. hız (*)
|
dB (A)
|
11
|
12
|
16
|
23
|
37
|
|
Besleme-gerilim koruma sınıfı
|
V / ph / Hz
|
230/1 + N/50---- P23
|
|
Maks. güç tüketimi (hız)
|
W
|
12.6
|
15
|
18.3
|
28
|
42
|
|
Maks. akım
|
A
|
0.14
|
0.15
|
0.16
|
0.2
|
0.22
|
|
Hidrolik bağlantılar
|
inç
|
RC ½ ”
|
|
Su hacmi
|
Litre
|
1.2
|
|
Kondens tahliye hattı
|
mm
|
DN 15
|
|
Maksimum çalışma basıncı
|
MPa
|
1.6
|
|
Net Ağırlık
|
Kg
|
13
|
TEST KOŞULLARI
(1): SOĞUTMA: Temp.H2O.in=7°C, Sıcaklık farkı=5°C; hava girişi=27°C; UR=%47 (UNI EN 1397:2015)
(2): ISITMA: Temp.H2O.in=45°C, Sıcaklık farkı=5°C; hava girişi=20°C-BS (UNI EN 1397:2015)
(3): SES BASINÇ (dBA): r=1,5 M, Q =1 (UNI EN ISO 3741:2010)
