Hidrosplit’in yeni estetik konsepti

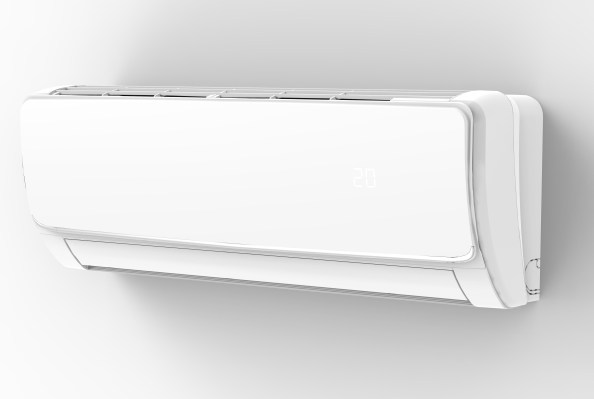

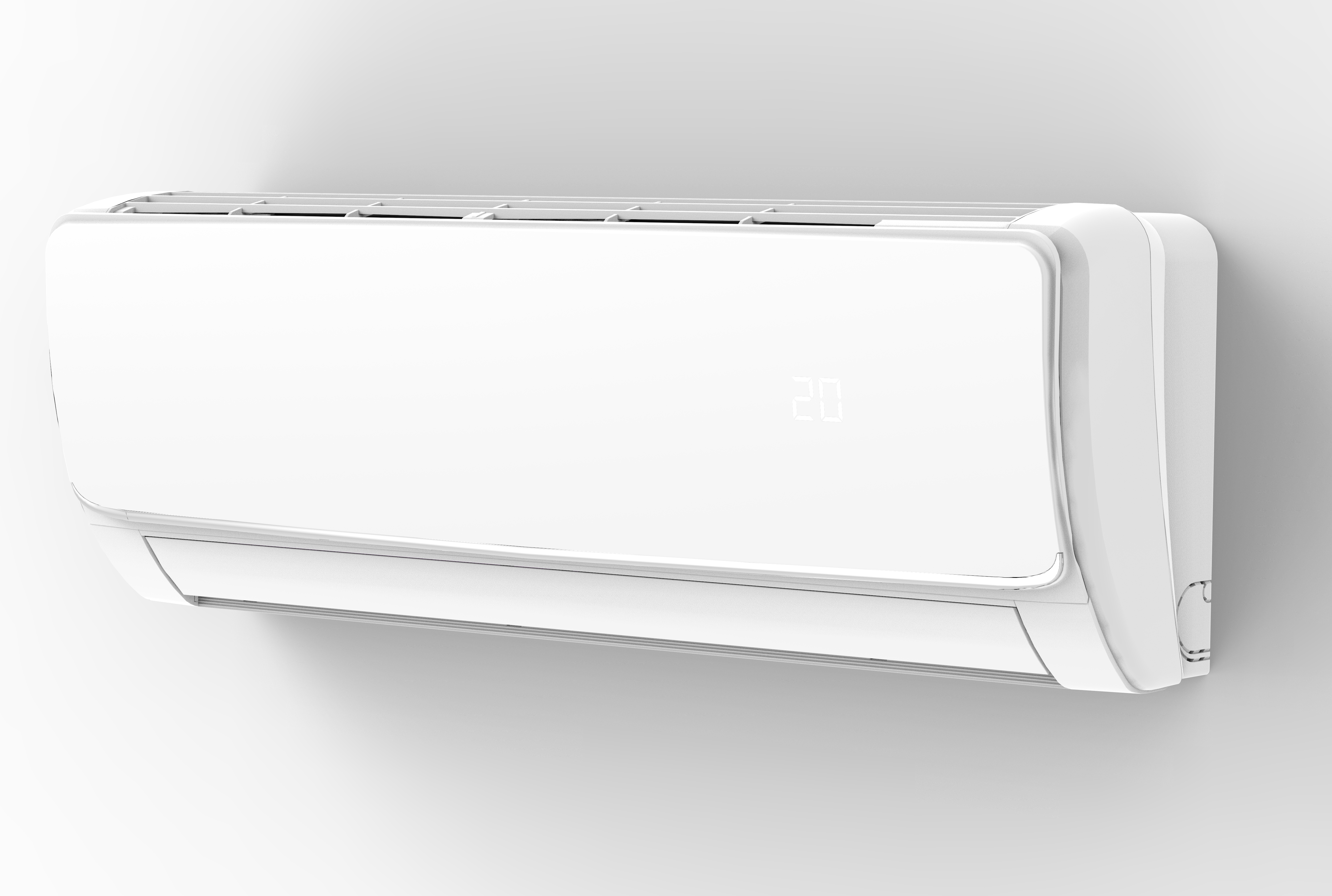

Falko HW Inverter, duvara montaj için tasarlanmış hidrosplit cihazıdır. Zarif estetiği, yalnızca 20 cm kalınlığı, çok sessiz çalışan eksenel (tangential) fanlı yüksek verimli eşanjör bataryası sayesinde, her ortamda kolayca kullanılabilir. Standart olarak kızılötesi uzaktan kumandalı dijital kontrol sistemine sahiptir. Üzerinde şeffaf LCD ekran bulunan beyaz dış gövde, kondens toplama tepsisi ve filtreyle birlikte gelir.
FALKO HW serisi şu amaçlar için tasarlanmıştır:
- Ortamları ısıtmak, soğutmak ve nemini almak.
- Hem yüksek hem de düşük akış sıcaklıklarında (ısı pompası sistemleri için mükemmel) yüksek verimlilikle güç üretmek.
- Geleneksel kazanlar, yoğuşmalı kazanlar, güneş enerjisi sistemleri ve ısı pompalarıyla uyumlu olmak.
Montaj
| DOĞRUDAN DUVARA MONTAJ |
HAZIRLIK KUTUSUYLA MONTAJ |
|
|
Falko, doğrudan duvara veya iç yüksekliği >10 cm olan yaygın klima gömme montaj kutularını kullanarak kurulabilir.

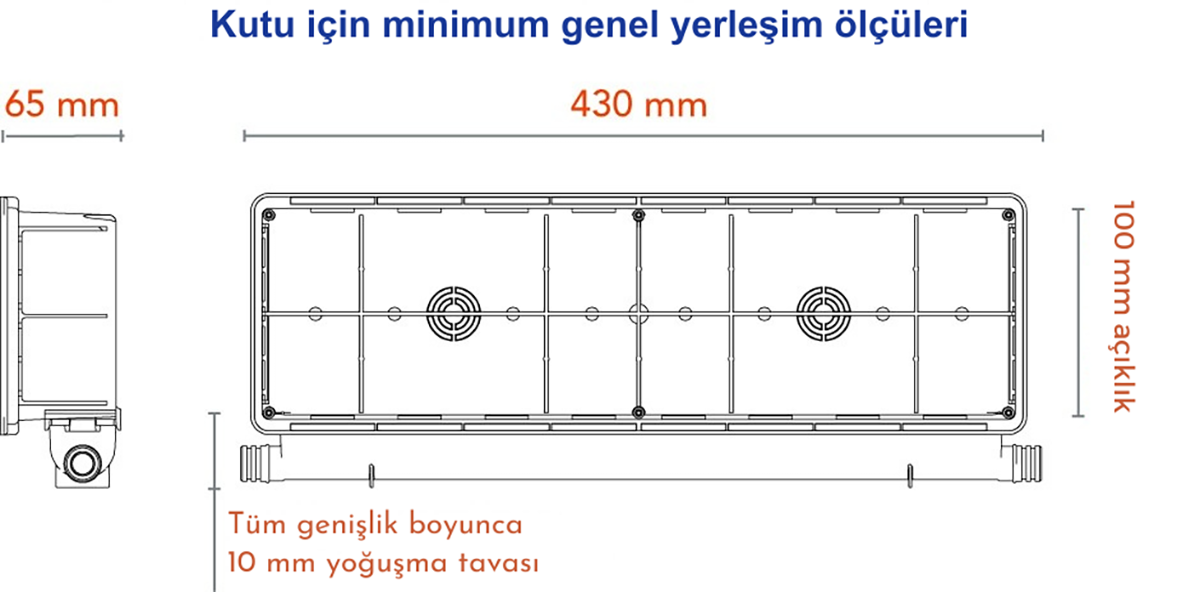

Minimum boyutlar şekilde gösterildiği gibidir:
.png)

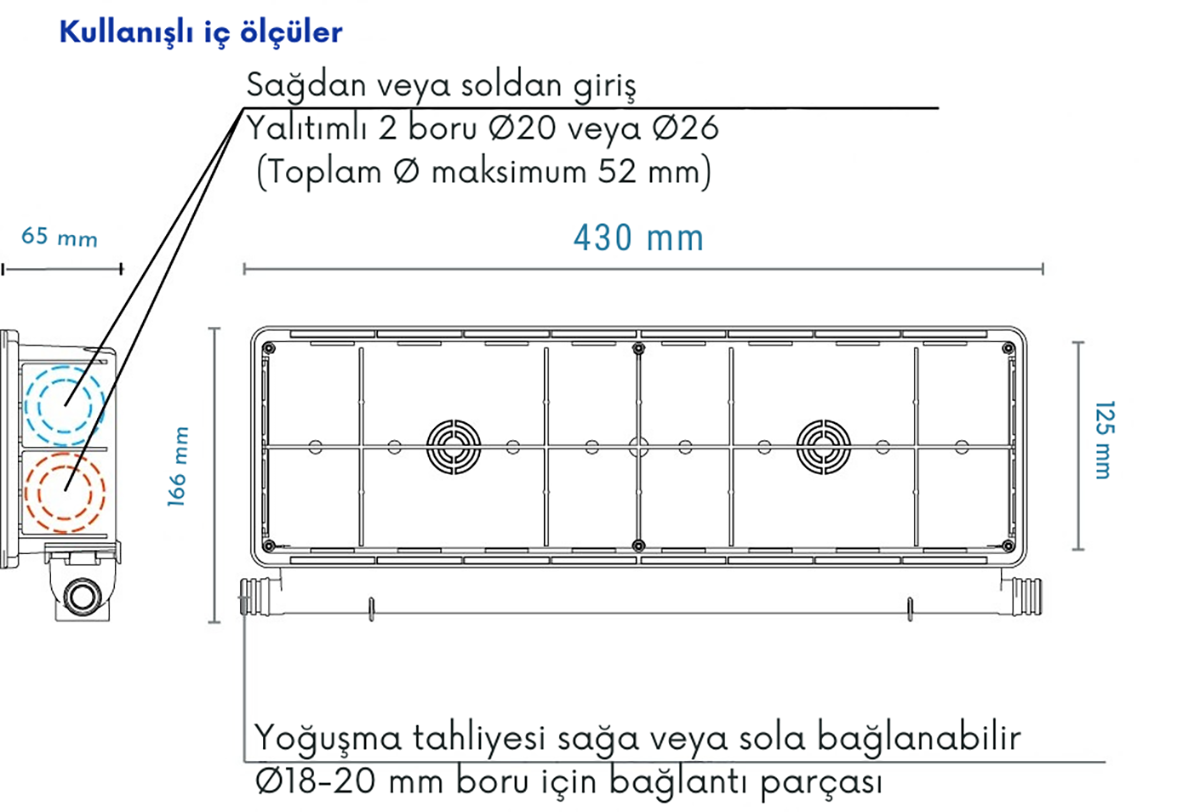

Kurulumu kolaylaştırmak için, “Falko ve Ikaro için Genişletilmiş hazırlık kutusu” (kod TGCL30) mevcuttur ve boyutları şöyledir:
.png)

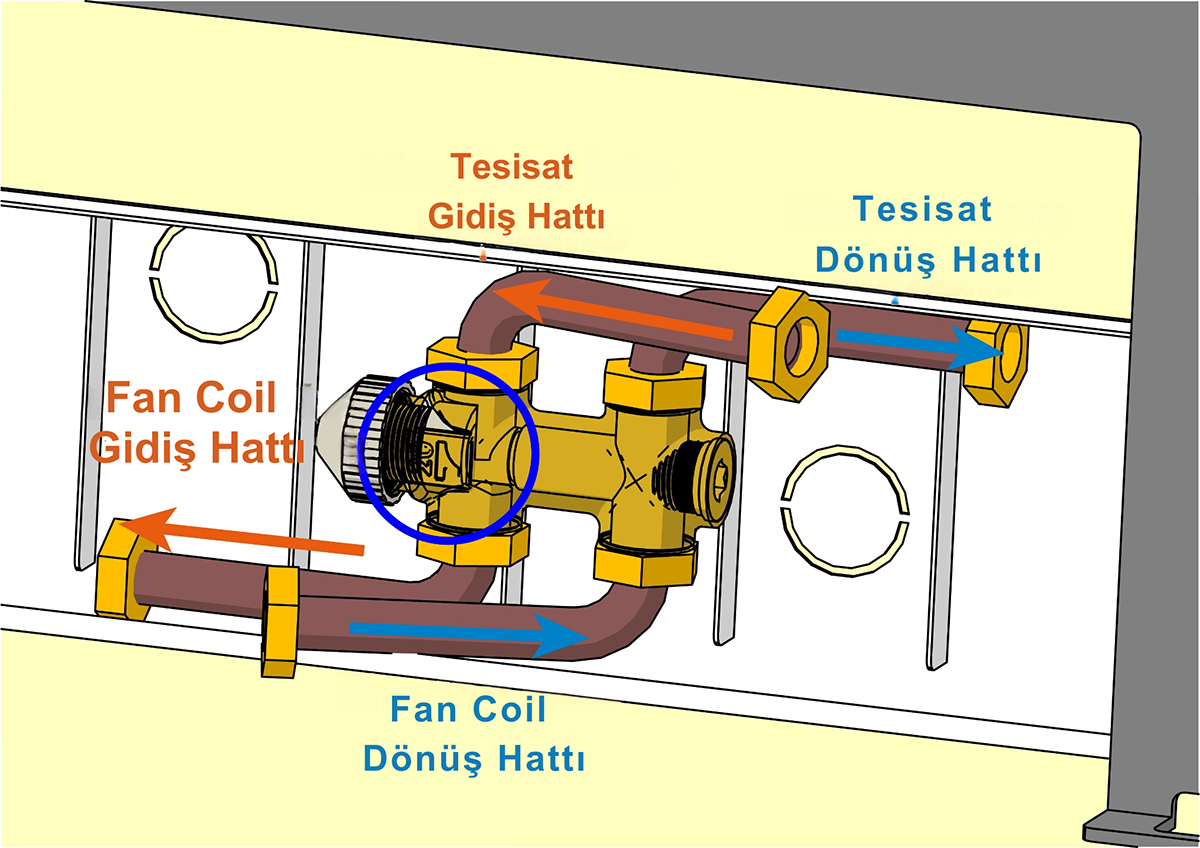

2 yollu kitler (kod TGCL12) veya 3 yollu kitler (kod TGCL13), elektro-termik aktüatör (kod SLTS04) ile birlikte kutu içinde takılabilir; aksesuar olarak satılmaktadır.
.png)
Grafikler

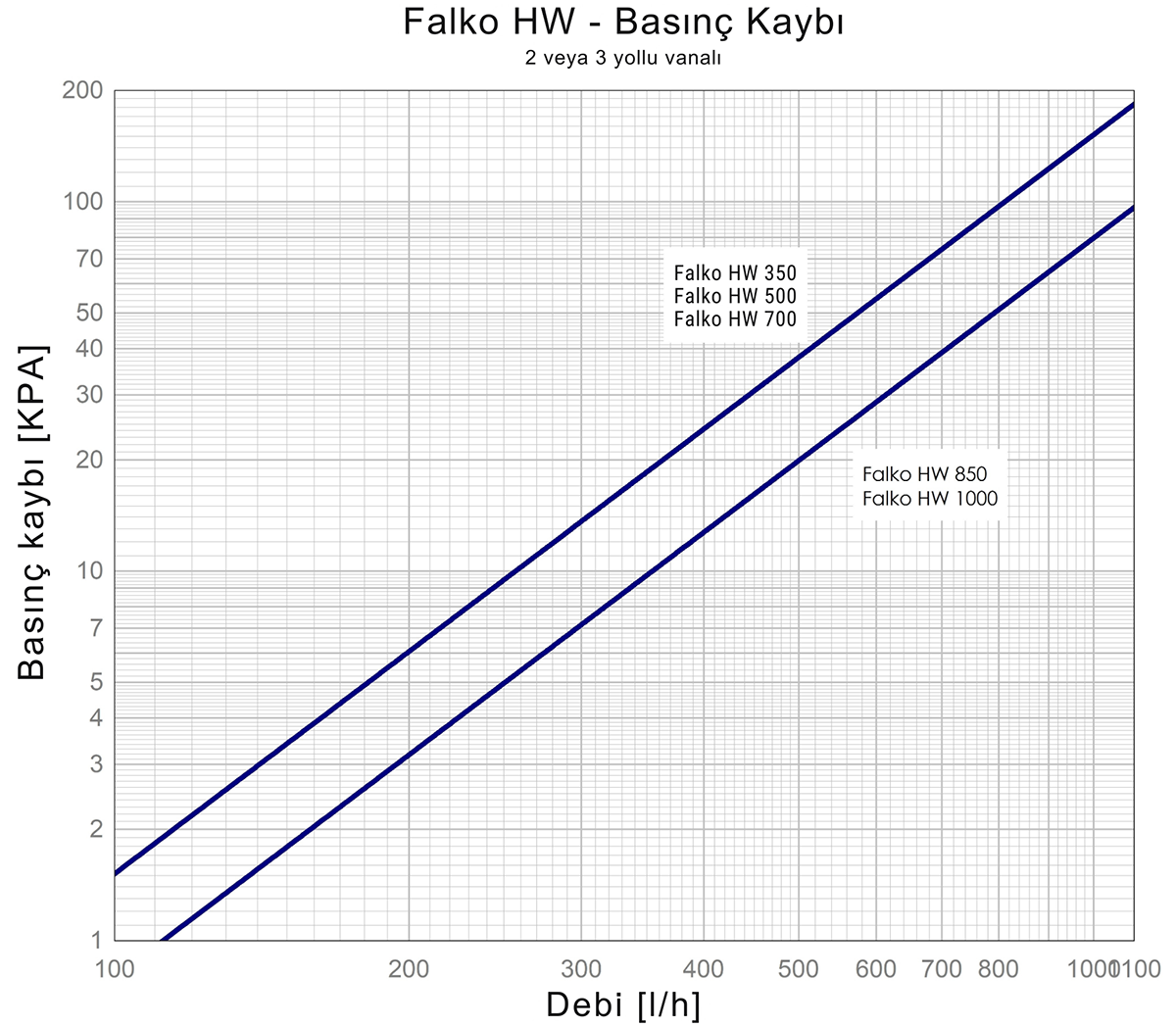

Idrosplit Falko HW basınç kayıpları
.png)
.png)
Idrosplit Falko HW Boyutlar
|
KOD
|
AÇIKLAMA
|
L
[mm]
|
H
[mm]
|
P
[mm]
|
|
THM03A
|
HYDROSPLIT FALKO HI-WALL 350 HW INVERTER
|
850
|
300
|
198
|
|
THM05A
|
HYDROSPLIT FALKO HI-WALL 500 HW INVERTER
|
850
|
300
|
198
|
|
THM07A
|
HYDROSPLIT FALKO HI-WALL 700 HW INVERTER
|
850
|
300
|
198
|
|
THM08A
|
HYDROSPLIT FALKO HI-WALL 850 HW INVERTER
|
970
|
315
|
235
|
|
THM10A
|
HYDROSPLIT FALKO HI-WALL 1000 HW INVERTER
|
970
|
315
|
235
|
Teknik Veriler
|
Açıklama
|
|
FALKO HW 350
|
FALKO HW 500
|
FALKO HW 700
|
FALKO HW 850
|
FALKO HW 1000
|
|
Kod
|
|
THM03A
|
THM05A
|
THM07A
|
THM08
|
THM10A
|
|
Toplam soğutma kapasitesi 7°C (1)
|
W
|
1’730
|
2’570
|
3’330
|
4’280
|
5’100
|
|
Duyulur soğutma kapasitesi
|
W
|
1’418
|
2’107
|
2’730
|
3’509
|
4’181
|
|
Su debisi (1)
|
l/dk
|
5
|
7,5
|
9,7
|
12,5
|
14,9
|
|
Falko HW basınç düşümü
|
kPa
|
10
|
20
|
39
|
25
|
33
|
|
2 ve 3 yollu vanalar KVs=1.7 basınç düşümü
|
kPa
|
5
|
9
|
20
|
23
|
32
|
|
Isıtma gücü 45 °C (2)
|
W
|
2’198
|
3’265
|
4’230
|
5’437
|
6’478
|
|
Su debisi (2)
|
l/dk
|
6,3
|
9,3
|
12
|
15,5
|
18,5
|
|
Falko HW basınç düşümü
|
kPa
|
15
|
33
|
57
|
38
|
52
|
|
3-yollu vana KVs=1.7 basınç düşümü
|
kPa
|
7
|
14
|
22
|
34
|
47
|
|
Maks. fan hızı hava debisi
|
m³/h
|
340
|
510
|
680
|
850
|
1020
|
|
Ses basınç seviyesi maks. hız (*)
|
dB (A)
|
42
|
42
|
43
|
47
|
49
|
|
Ses basınç seviyesi orta hız (*)
|
dB (A)
|
39
|
39
|
40
|
43
|
43
|
|
Ses basınç seviyesi min. hız (*)
|
dB (A)
|
36
|
36
|
37
|
40
|
40
|
|
Besleme-gerilim koruma derecesi
|
V/ph/Hz
|
230/1+N/50----IP23
|
|
Maks. güç tüketimi (maks. hız)
|
W
|
27
|
31
|
46
|
52
|
65
|
|
Maks. akım
|
A
|
0,15
|
0,18
|
0,25
|
0,29
|
0,36
|
|
Tesisat bağlantıları
|
inç
|
Rc ½”
|
|
Su hacmi
|
Litre
|
0,5
|
0,9
|
1,2
|
1,5
|
1,9
|
|
Kondens drenaj hattı
|
mm
|
DN 15
|
|
Maks. çalışma basıncı
|
MPa
|
1,6
|
|
Boş ağırlık
|
Kg
|
11,5
|
12
|
13
|
16
|
17
|
(1) Giriş su sıcaklığı 7°C, ΔT 5 °C, ortam sıcaklığı 27 °C RH %47 (UNI EN 1397:2015)
(2) Giriş su sıcaklığı 45°C, ΔT 5 °C, ortam sıcaklığı 20 °C (UNI EN 1397:2015)
(3) Ses basınç seviyesi (dBA) r=1,5m, Q=1 (UNI EN ISO 3741:2010)
