HİDRONİK TEKNOLOJİ ELEGANSLA BULUŞUYOR
Glass, gerçek camdan oluşan ön yüzeyi ve çekici hatlarıyla konut ortamlarına hoş bir şekilde uyum sağlaması amacıyla tasarlanmıştır ve sadece 13 cm kalınlıkta, benzersiz bir sessizlik eşliğinde en iyi hidronik teknolojiyi ve sıcaklık kontrolünü bir araya getirir.
AÇIKLAMA

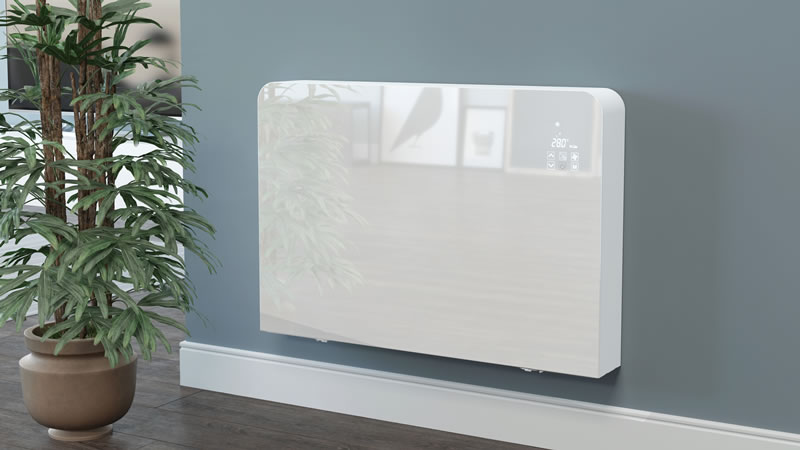

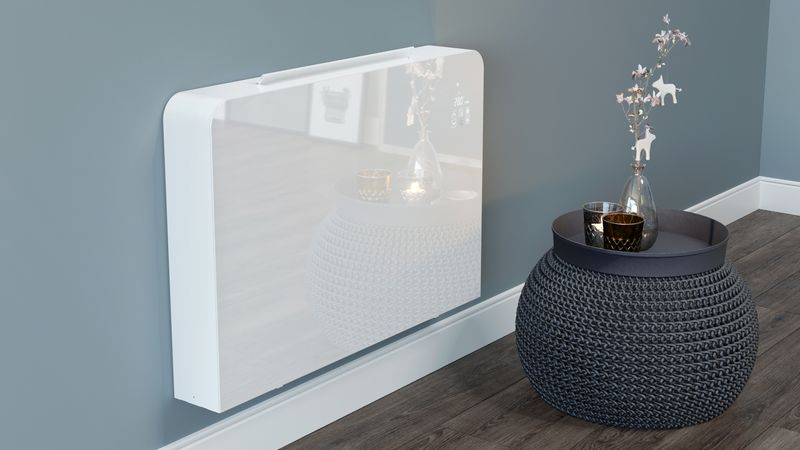

Glass, yalnızca 13 cm kalınlığında yarı parlak cam ön yüzeye sahip tasarımsal bir hidronik terminaldir.
Yüksek verimli ısı değiştiricisi ve DC Inverter Motorlu teğetsel fan ünitesiyle yüksek sessizlik sunar, üzerinde bağımsız dijital kontrol sistemi ve Modbus desteği bulunur. Taşıyıcı yapı ve beyaz çelik gövde, tamamen pürüzsüz beyaz vitrifiye görünümlü bir ön yüzey ve şeffaf dokunmatik ekranla tamamlanmıştır. Hava geri dönüşü alttan olup, gizlenmiş ve motorlu hava çıkış flapine sahiptir. Dikey kurulum için kondens boşaltma ve ince dokulu çıkarılabilir filtre ile donatılmıştır. Bağlantılar sol taraftan ¾ ” ölçüsündedir.
|
code
|
product
|
eur / PC
|
|
TSG02D
|
Glass RADIANTor 250 - Dc Inverter
|
640.92
|
|
TSG04D
|
Glass RADIANTor 400-Dc Inverter
|
720.62
|
|
TSG06D
|
Glass RADIANTor - Dc Inverter
|
813.76
|
KULLANIM ALANI

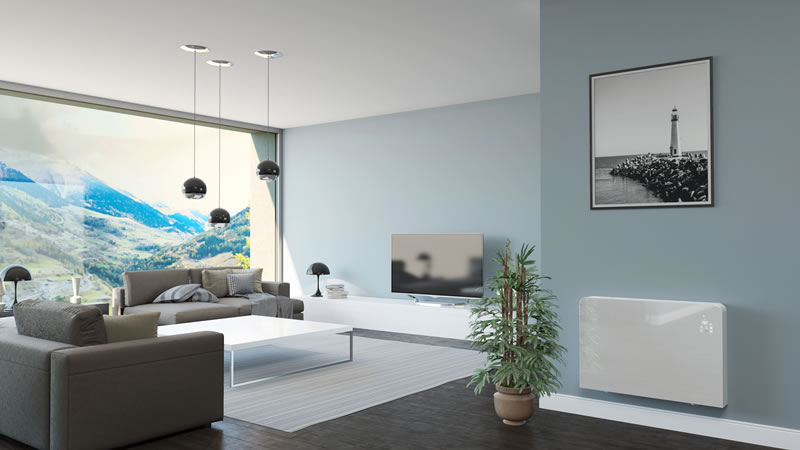

Glass RADIANTor’lar, dikkat çekici bir tasarım ve yüksek kaliteli kaplamalarla ev dekorasyonuna uyum sağlaması için tasarlanmıştır. Yüksek ve düşük su sıcaklıklarında dahi yüksek verimlilikle benzersiz ısıtma, soğutma ve nem alma performansı sunar. Bu nedenle hem geleneksel kazanlarla hem de ısı pompalarıyla mükemmel uyum sağlar. Modülasyonlu kontrol ve RADIANTor teknolojisi sayesinde en sessiz odalarda bile kurulabilir. Üzerindeki kontrollerden uzaktan kumandaya ve hatta Integra Benessere veya diğer akıllı ev sistemleriyle Modbus bağlantısına kadar çeşitli kontrol modları, kullanım esnekliğini tamamlar.
YARI SAYDAM EKRAN
Son nesil şeffaf ekran şık bir görüntü sunar, ürünün hatlarını bölmez.
IZGARA YOK
Glass, yalnızca ihtiyaç duyulduğunda açılan bir çıkış flapine sahiptir. Böylece en titiz dekorasyonlarda bile kusursuz bir estetik görünüm korunur.

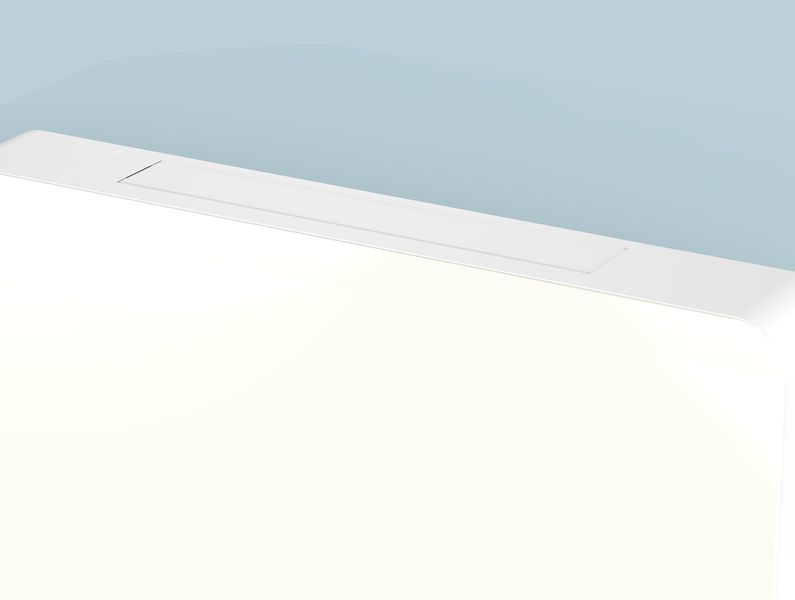

| Glass çalışmıyorken: Çıkış flap kapalı |

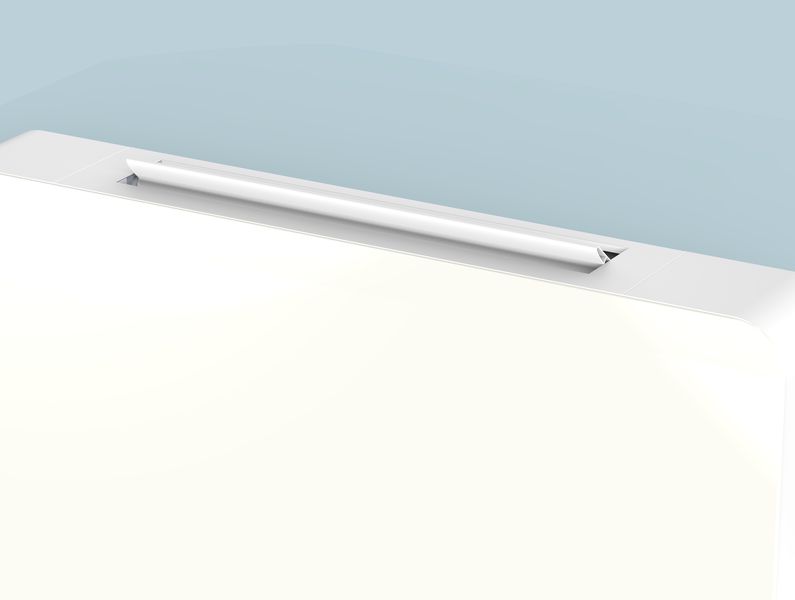

Glass çalışırken: Çıkış flap açık |
 |
 |
.png) |
Isıtma ve soğutmada "RADIANTor" teknolojisi, hava hareketini en aza indirerek nazik bir ısıl yayılım sağlar. |
 |
Yüksek ısıl güç ve çok yüksek sessizlik seviyeleri için süper sessiz mod. |
.png) |
Gelişmiş kontrol, isteğe bağlı uzaktan kumanda veya (isteğe bağlı) modbus bağlantısıyla akıllı ev sistemlerine entegrasyon. |
 |
Isıtma güçlendirme (boost) ve soğutma güçlendirme (boost) fonksiyonu. |
.jpg) |
Avrupa direktiflerine uygun tüm üniteler, CE işareti ve performans beyanı (DOP) ile birlikte gelir. |
FİYATLAR, ŞEFFAF LED VE MODBUS PROTOKOLÜ BAĞLANTISI BULUNAN ÜZERİNDE ELEKTRONİK KONTROL MONTE EDİLMİŞ GLASS İÇİN GEÇERLİDİR
Özellikler
GLASS: TASARIM VE ÇOK YÖNLÜLÜK BİR ARADA
Glass Radyatörler şunlar için tasarlanmıştır:
- Isıtma, soğutma ve nem alma
- Hem yüksek hem de düşük besleme sıcaklıklarında (ısı pompası sistemleri için mükemmel) yüksek verimlilikte güç sağlamak.
- Geleneksel kazanlar, yoğuşmalı kazanlar, güneş enerjisi sistemleri ve ısıtma sistemlerine bağlanmak.
- DC Inverter Motorun teğetsel fan ile birleşen akustik performansı ve RADIANTor özelliği sayesinde (yatak odaları, genel olarak konut odaları gibi) en sessiz alanlarda bile kurulabilmek.
- Modbus protokolüyle, zaman ayarlı programlayıcıların yanı sıra BMS (Bina Yönetim Sistemi) veya akıllı ev sistemleriyle de kontrol edilebilmek.
2 VE 3 YOLLU KİTLERLE BAĞLANABİLME

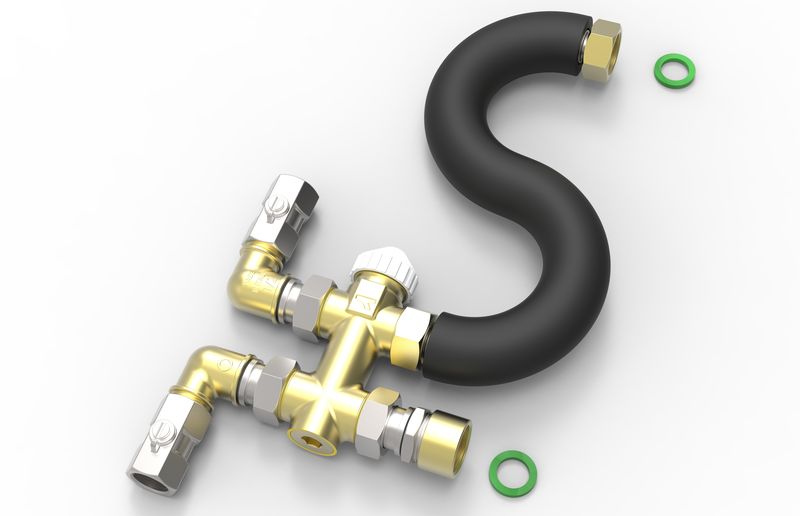

Glass, iki veya üç yollu termostatik bağlantı kitleri ile by-pass’lı olarak tesisata bağlanabilir. Kitler gövde içinde gizli kalır. Hidrolik bağlantılar sol tarafta konumlandırılmıştır.
UZAKTAN BİLE KOLAY YÖNETİM

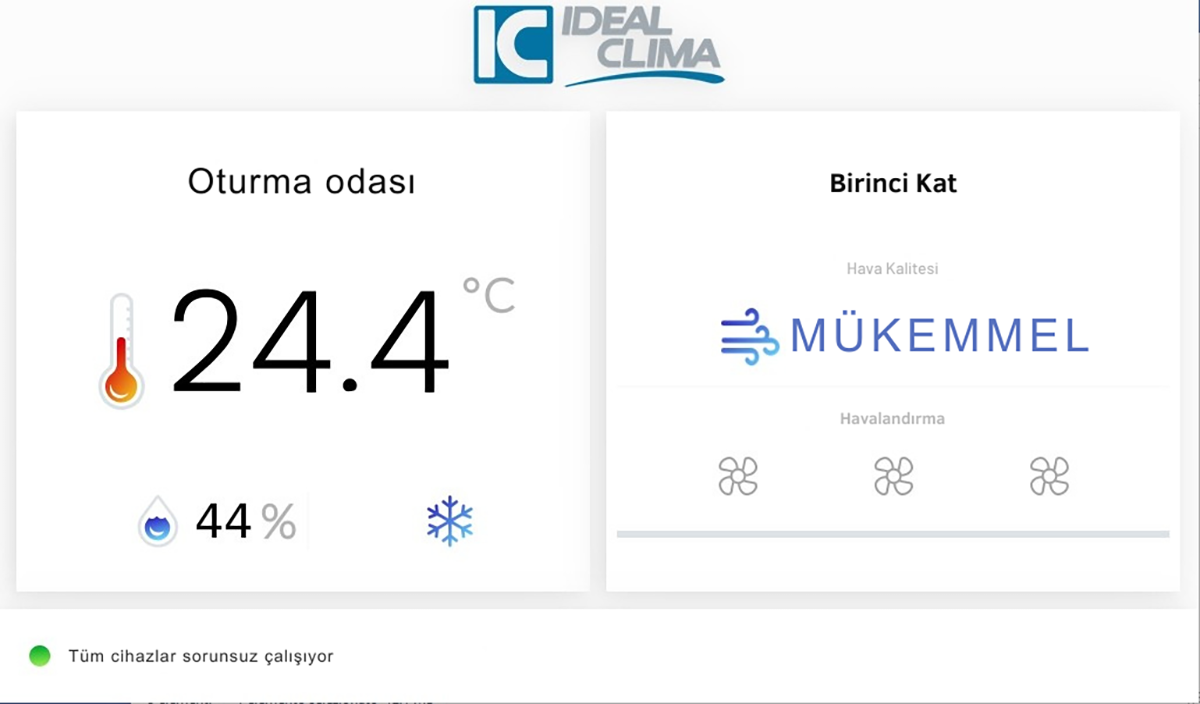

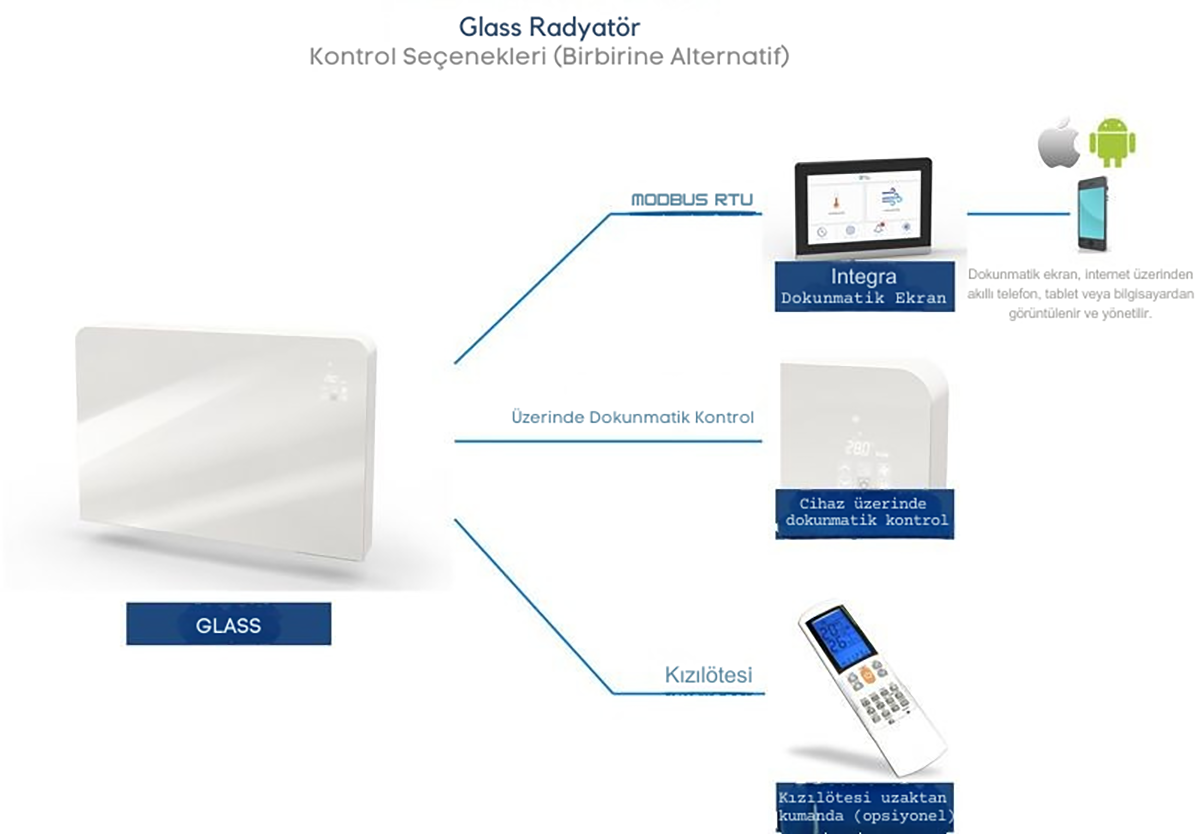

Glass, cihaz üzerindeki dokunmatik kontrollerle, isteğe bağlı uzaktan kumanda ile veya Modbus bağlantısı sayesinde Integra Touchscreen ve uygulama üzerinden yönetilebilir.
.png)
KULLANIM ALANI
Glass RADIANTor’lar, dikkat çekici bir tasarım ve yüksek kaliteli kaplamalarla ev dekorasyonuna uyum sağlaması için tasarlanmıştır. Yüksek ve düşük su sıcaklıklarında dahi yüksek verimlilikle benzersiz ısıtma, soğutma ve nem alma performansı sunar. Bu nedenle hem geleneksel kazanlarla hem de ısı pompalarıyla mükemmel uyum sağlar. Modülasyonlu kontrol ve RADIANTor teknolojisi sayesinde en sessiz odalarda bile kurulabilir. Üzerindeki kontrollerden uzaktan kumandaya ve hatta Integra Benessere veya diğer akıllı ev sistemleriyle Modbus bağlantısına kadar çeşitli kontrol modları, kullanım esnekliğini tamamlar.
.png)

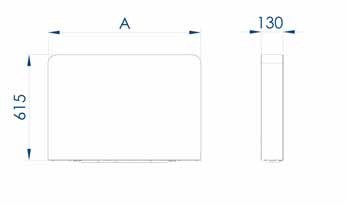

TEKNİK ÇİZİM
| Codice |
Description |
Width [mm] |
Height [mm] |
| TSG02D |
RADIANTore Glass 250 - Dc Inverter |
700 |
615 |
| TSG04D |
RADIANTore Glass 400 - Dc Inverter |
900 |
615 |
| TSG06D |
RADIANTore Glass 600 - Dc Inverter |
1'100 |
615 |
Teknik veriler
|
Descrizione
|
|
GLASS 250
|
GLASS 400
|
GLASS 600
|
|
Codice
|
[UdM]
|
TSG02D
|
TSG04D
|
TSG06D
|
|
Isıtma gücü 70 ° C (1)
|
W
|
2'000
|
3'800
|
5'450
|
|
Su debisi (1)
|
l/dak
|
2,8
|
5,5
|
7,92
|
|
Basınç düşümü (1)
|
kPa
|
6,5
|
13,0
|
29,0
|
|
Isıtma gücü 50 ° C (2)
|
W
|
1'250
|
2'400
|
3'250
|
|
Su debisi (2)
|
l/dak
|
2,8
|
5,5
|
7,92
|
|
Basınç düşümü (2)
|
kPa
|
6,5
|
13,0 |
29,0 |
|
Isıtma gücü Mod. Radiantore (2)
|
W
|
550
|
990
|
1'350
|
|
Soğutma gücü 7 ° C (3)
|
W
|
800
|
1'650
|
2'500
|
|
Su debisi (3)
|
l/dak
|
2,35
|
4,7
|
7,0
|
|
Basınç düşümü (3)
|
kPa
|
6,5
|
12,5
|
30,25
|
| Hava akışı |
m³/h |
160 |
320 |
460 |
|
Fan ısıtıcı gücü sabit (1)
|
W
|
340
|
390
|
460
|
|
Kalınlık
|
mm
|
130
|
130
|
130
|
|
Süper sessiz mod gürültü (4)
|
dB (A)
|
16,5
|
14,2
|
15,4
|
|
Maks. hızda gürültü düzeyi (4)
|
dB (A)
|
37,7
|
38,0
|
39,6
|
| Min hızda gürültü düzeyi (4) |
dB (A) |
24,3 |
22,7 |
23,9 |
|
Güç kaynağı - koruma derecesi
|
|
220-240 V / 50 Hz----IP23
|
|
Maks. hızda elektrik tüketimi
|
W
|
11,7
|
15,1
|
16,6
|
|
Hidrolik bağlantılar
|
filett.
|
3/4" M
|
3/4" M
|
3/4" M
|
|
Hidrolik bağlantı boruları
|
Øint.mm
|
12
|
14 |
16 |
|
Drenaj hortumu
|
Øint.mm
|
16
|
16 |
16 |
