ÖN IZGARASIZ HİDRONİK TERMİNAL
VIDEO

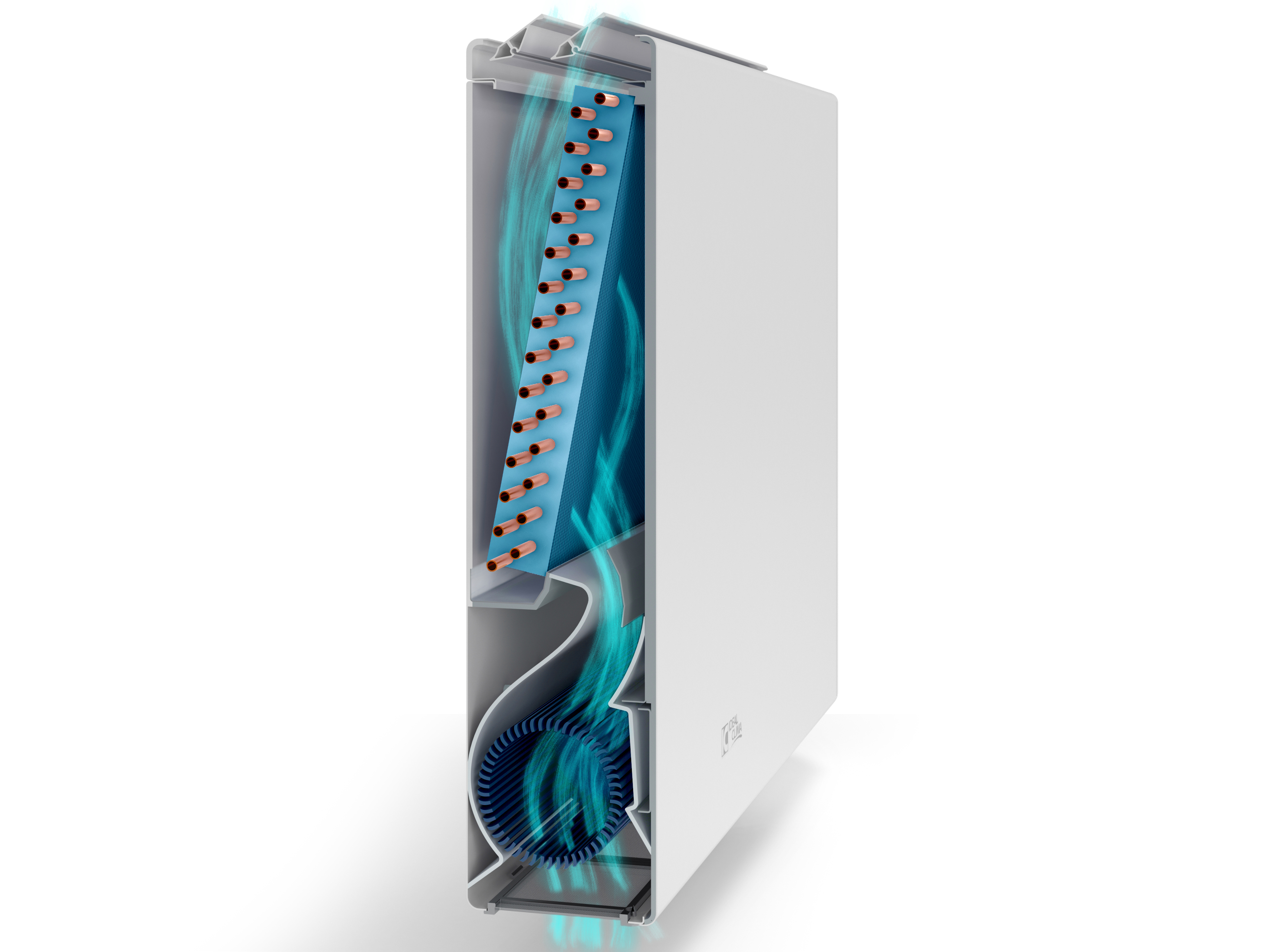

Nemo, görünür ön ızgarası olmayan bir hidronik terminal ünitesidir; bunu teğetsel fan ile birlikte çalışan yeni "TRIPOD " iç profillere borçludur. Bu sayede sessizlik, türbülans olmaması ve ortamda göze hoş görünmeyen bir ızgara bulunmaması sağlanır.
KONFOR VE TEKNOLOJİ
Nemo, tüm mevsimlerde maksimum konfor sağlamak için yayınlanan gücü ustaca modüle eder ve kendi kategorisinde patentli 'TRIPOD' iç profilleri sayesinde görünür ön ızgara olmadan türbülanstan uzak ve minimum tüketimle sessizlikte yeni rekorlar kırar.yarı saydam dokunmatik elektronik kontrol ile donatılmıştır. Alternatif olarak uzaktan kumandayla, 0-10 V duvara monte programlanabilir bir termostatla ya da Integra Benessere sistemimize entegre edilerek kontrol edilebilir.A ve A+ enerji sınıfına sahip binalar için idealdir.
HER DETAYDA ÖZENLİ TASARIM
Güzel, zarif, ince ve kompakt. Nemo’nun tasarımı, kesintisiz, yumuşak ve hoş hatlardan ilham alır. Konik formu, en titiz ortamlardaki duvarlarla mükemmel uyum sağlar ve azalan kalınlığını vurgular.

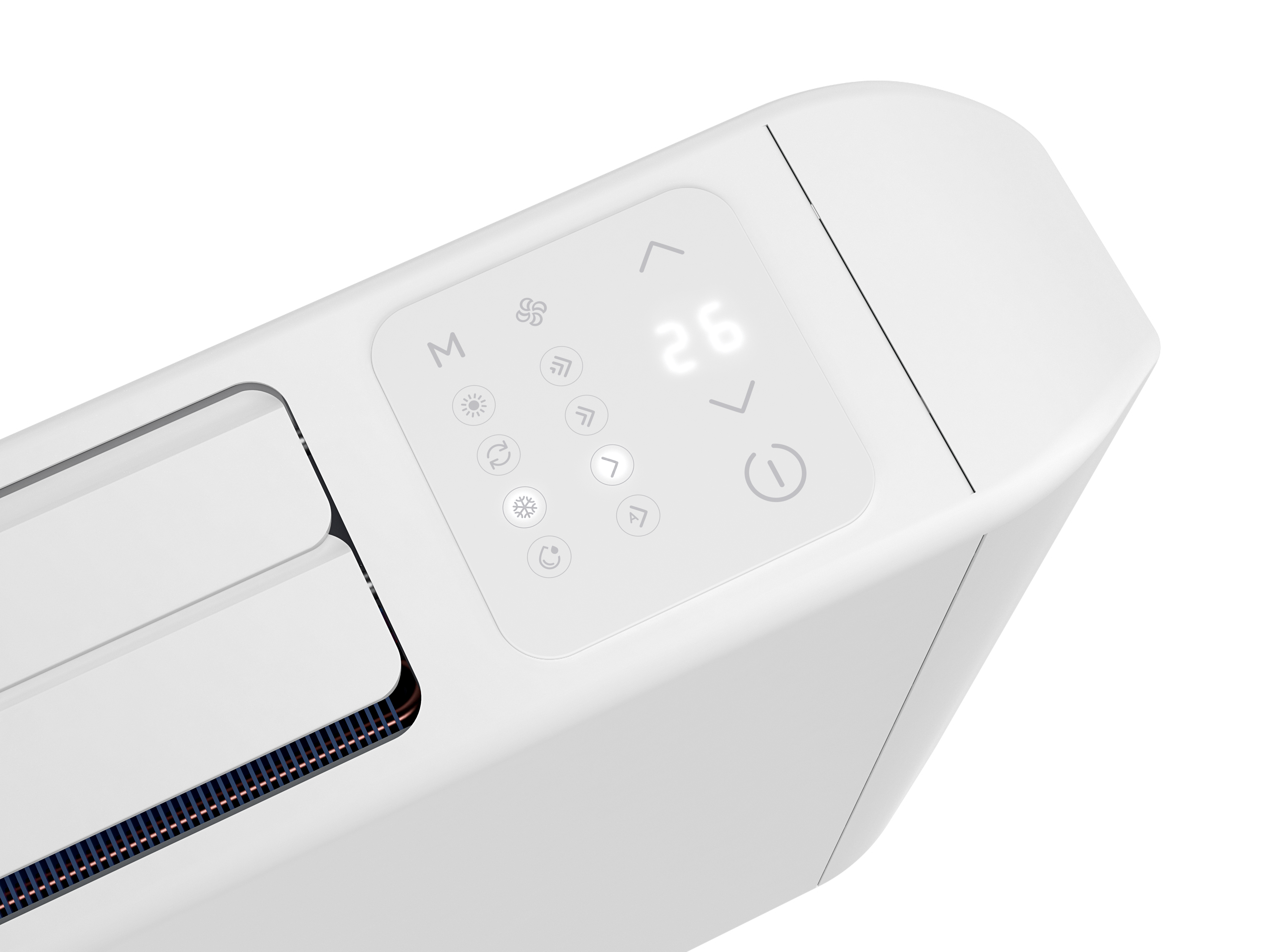

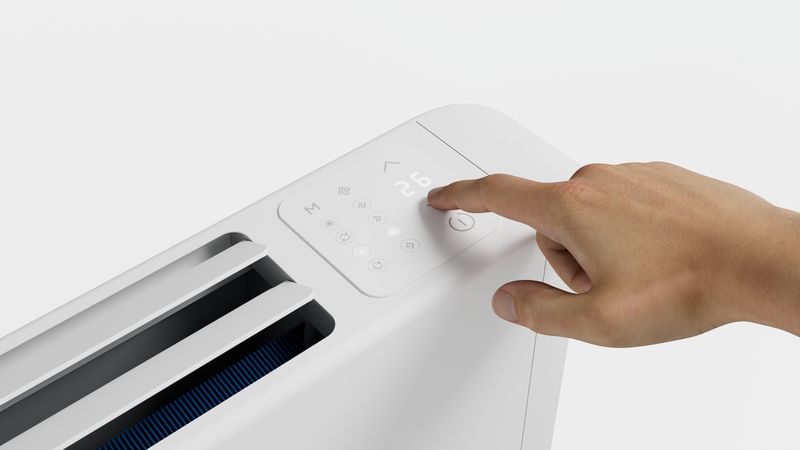

KULLANIŞLI VE SEZGİSEL DOKUNMATİK EKRAN
Üzerinde yer alan ekran, standart olarak gelir ve dokunmatik kontroller, sıcaklık ayarını basit ve hızlı hale getirir. Nemo, tek dokunuşla kontrol edilir; sıcak, soğuk, havalandırma ve nem alma modlarından birini seçebilir; sıcaklıkla birlikte dört elle ayarlanabilir hızdan (süper sessiz dahil) birini veya akıllı algoritmaya sahip otomatik modülasyon konforunu tercih edebilirsiniz. Ekranın parlaklığı ayarlanabilir ve otomatik kapanma özelliği ayarlanabilir.
AYARLANABİLİR KANATLARLA ESNEK REGÜLASYON
Nemo, ürün kasasıyla aynı renge boyanmış ekstrüde alüminyum kanatçıklarla zenginleştirilmiştir. Bu kanatçıklar, hava çıkış yönünü en iyi şekilde ayarlamak için elle ayarlanabilir. Tamamen kapalı kanatlarla bile Nemo, süper sessiz hızda çalışmaya devam edebilir.

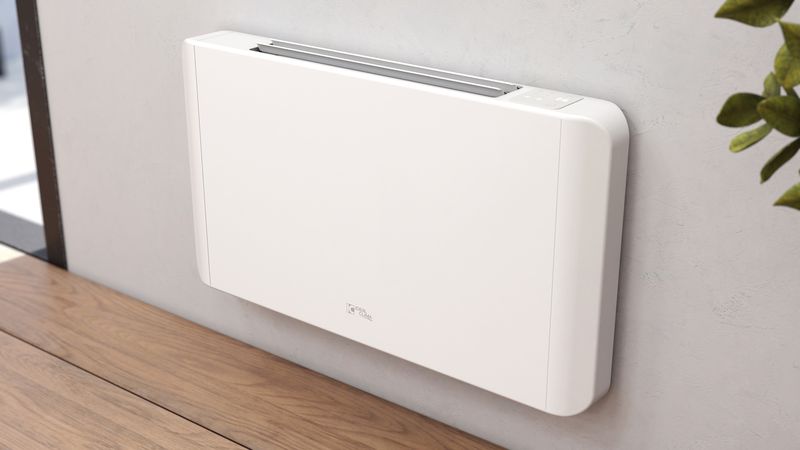

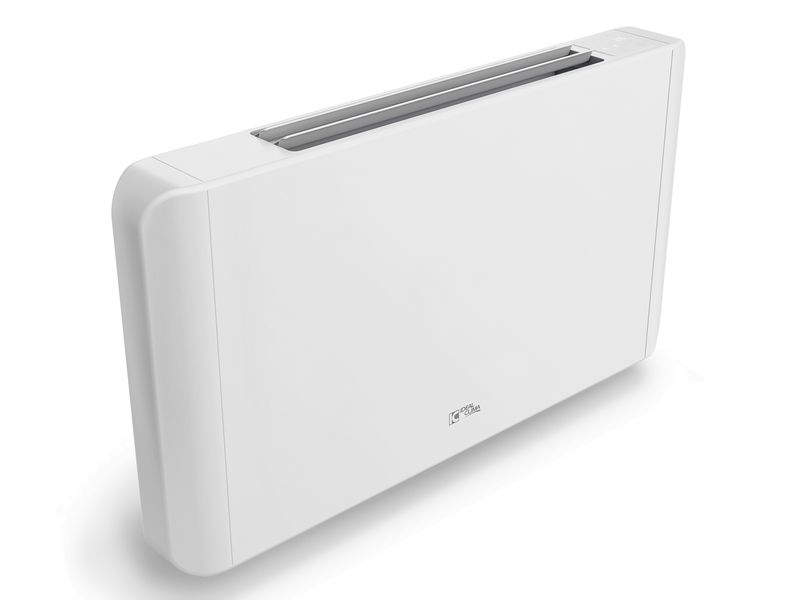

Nemo - Flap açık

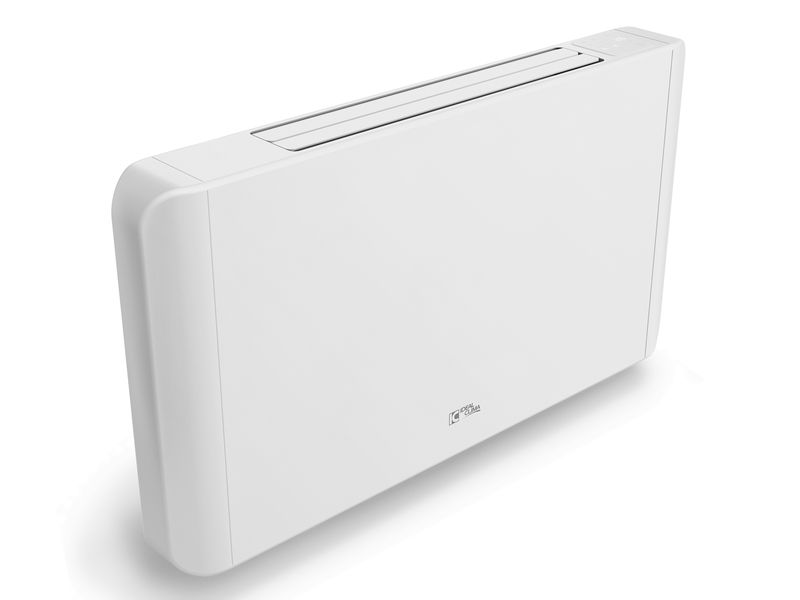

Nemo - Flap kapalı
RADIANTore teknolojisi, minimal veya hiç hava hareketi olmadan ısıtma ya da soğutma sağlar ve rakipsiz akustik performans sunar.
Sürekli kullanım, enerji tasarrufu ve düşük gürültü için inverterlı fırçasız modülasyonlu kalıcı mıknatıs fanlar.
Asimetrik kanatlara sahip çapraz akışlı teğetsel fan, piyasadaki en sessiz teknolojidir.
Fan hızının sürekli elektronik modülasyon kontrolü ile maksimum enerji verimliliği sağlanır.
Makine üzerindeki dokunmatik ekran standart olarak gelir. Uzaktan kumanda veya 0-10 V sinyali aracılığıyla, akıllı ev sistemi ya da termostatla da kontrol edilebilir.
Özellikler
NEMO radyatörleri aşağıdaki amaçlar için tasarlanmıştır:
Odaları ısıtmak, soğutmak ve nemini almak.DC Inverter motorun teğetsel fan ve RADIANTore teknolojisiyle birleşerek sağladığı akustik performans sayesinde (yatak odaları, genel olarak konut alanları gibi) en sessiz ortamlarda bile kurulabilmek.
Termostatlar ve programlanabilir termostatlar, Integra Benessere akıllı ev sistemi (Control Zone aracılığıyla) ve 0/10 V sinyali üzerinden bir akıllı ev veya termostatla uyumlu olmak.

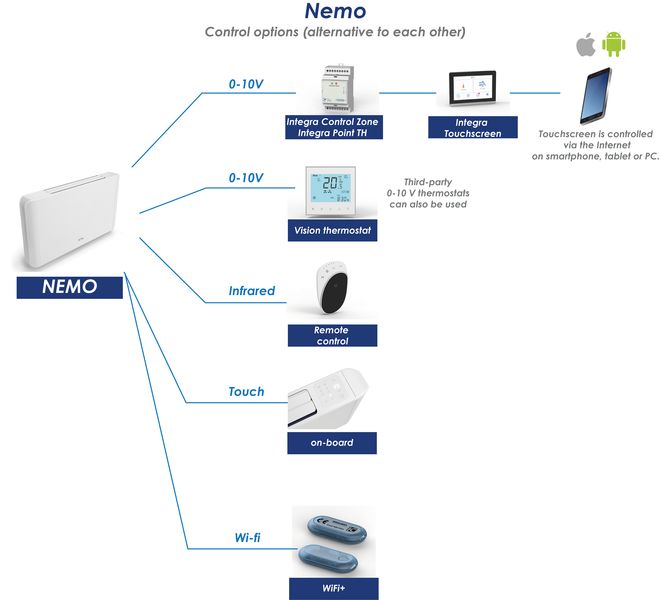

UZAKTAN BİLE KOLAY YÖNETİM
Nemo, cihaz üzerindeki dokunmatik kontrollerden, opsiyonel uzaktan kumandayla veya 0-10 V sinyali aracılığıyla bir akıllı ev sistemi ya da termostat yardımıyla kontrol edilebilir.
DUVARA VE TAVANA MONTE EDİLEBİLİR
Nemo, standart olarak verilen sağlam montaj aparatları sayesinde yatay veya dikey şekilde duvara sabitlenebilir.
EN SON TEKNİK ÇÖZÜMLER
Performans söz konusu olduğunda Nemo, üst düzey bir terminalden bekleyebileceğiniz her şeye sahiptir:
Daha iyi hava yönlendirmesi için elle ayarlanabilir kanatlar.

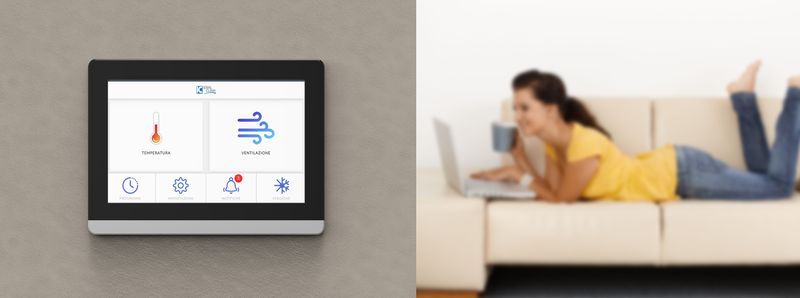

Control Zone aracılığıyla, Integra Benessere kontrol ailesinin konfor portalı olan Integra Touchscreen üzerinden de yönetebilme imkânı.

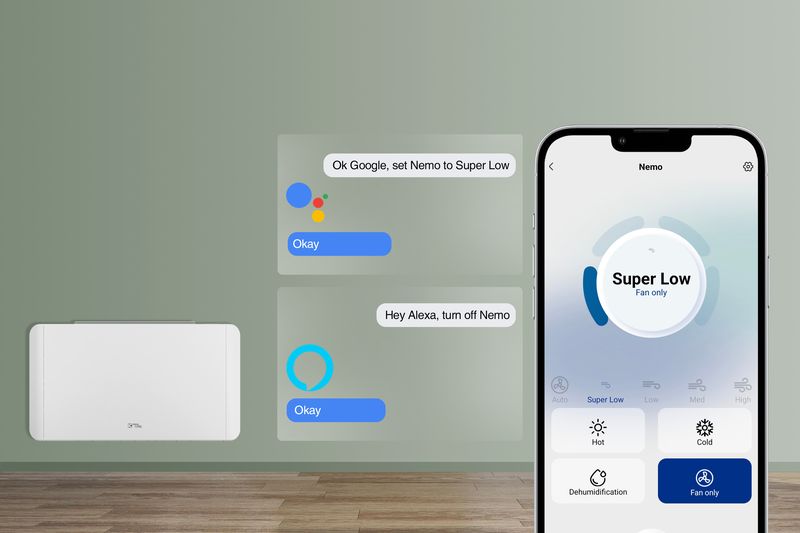

Ürünü ayrıca dokunmatik ekran veya Android ve Apple iOS Uygulaması üzerinden uzaktan kontrol edebilme olanağı.

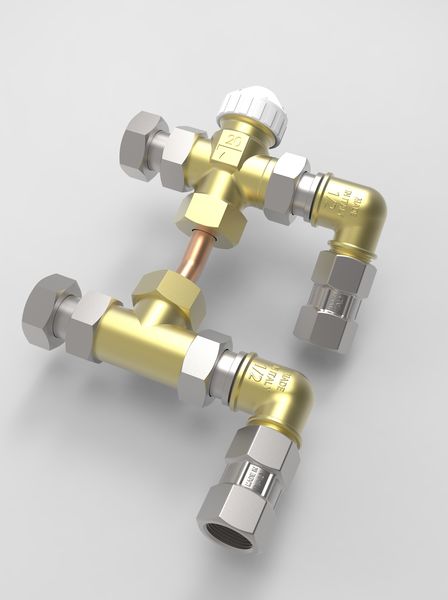

HEM 2 HEM 3 YOLLU KİTLERE BAĞLANABİLİR
Nemo’yu hidrolik sisteme, bypass’lı iki veya üç yollu termostatik bağlantı kitleri üzerinden bağlamak mümkündür. Kitler, kapağın içinde gizli kalır. Hidrolik bağlantılar sol tarafta yer alır.
Grafikler

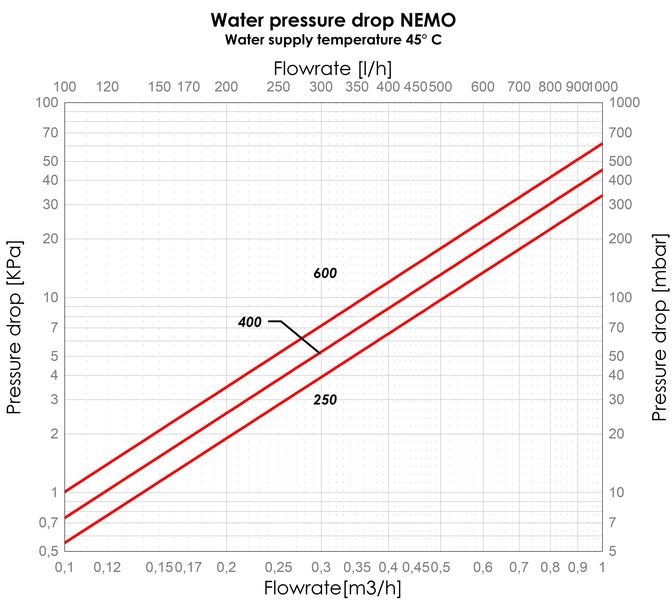

Nemo için ısıtma sırasında basınç kayıpları

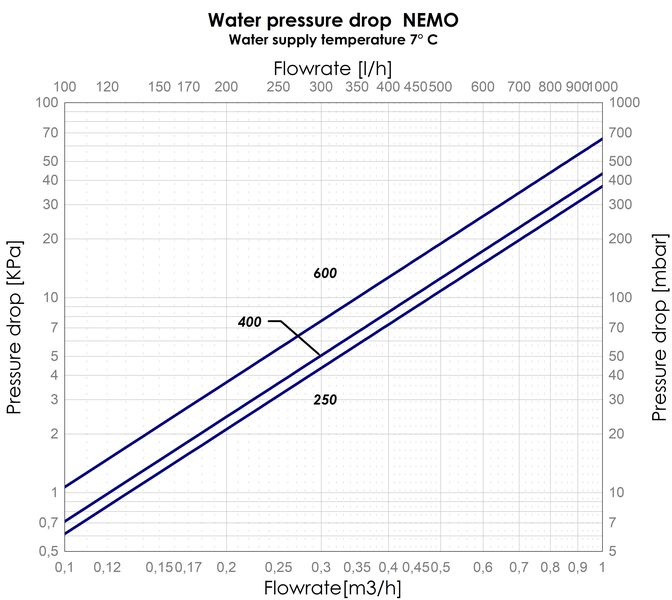

Nemo için soğutma sırasında basınç kayıpları
Teknik Veriler

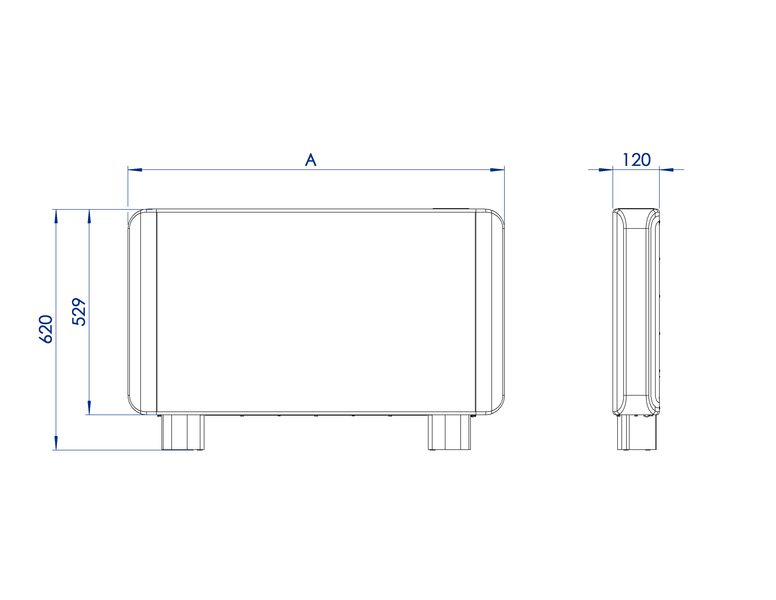

Nemo Boyutları
KOD
AÇIKLAMA
A.
[mm]
B.
[mm]
TNM02D
Nemo 250
780
468
TNM04D
Nemo 400
970
658
TNM06D
Nemo 600
1160
848
TNM08D
Nemo 800
1’350
1.038
TNM10D
Nemo 1000
1’350
1.038
Teknik veriler
Açıklama
Nemo 250
Nemo 400
Nemo 600
Nemo 800
Nemo 1000
Kod
TNM02D
TNM04D
TNM06D
TNM08D
TNM10D
Isıtma gücü T=70-60 °C (1)
W
2’260
3’840
5’370
6’950
7’920
Su debisi
l/dak
3,24
5,6
7,71
10
11.33
Basınç düşümü
kPa
3
12
28
7,85
9,81
Isıtma gücü T=50-45 °C (2)
W
1’400
2’380
3’330
4’250
4’870
Su debisi
l/dak
4,18
5,55
7,8
10,2
11,4
Basınç düşümü
kPa
6,4
7,7
5,8
8,13
9,92
Isıtma gücü mod. “Radiantor” (2)
W
450
750
1.090
1.300
1.620
Isıtma gücü T=45-40 °C (3) (PH ) W
1’120 1’920 2’700 3’480 3’990
Su debisi
l/dak
4,06
5,00
7,75
10.0
11,3
Basınç düşümü
kPa
3,5
6,42
5,78
9,76
7,9
Toplam soğutma gücü. T=7-12 °C (4) (Pc )
W
815
1’700
2’515
2’922
3’360
Su debisi
l/dak
2,34
5,0
7,22
8,29
9,8
Basınç düşümü
kPa
2,3
7,3
5,51
6,04
8,15
Maksimum hava akışı
m³/h
160
330
460
590
700
Süper sessiz mod (5) ses basıncı
dB (A)
16,6
15,2
16,2
18,3
21,4
Min. hızda ses basıncı (5)
dB (A)
18,4
21,1
21,3
23,5
27,0
Maks. hızda ses basıncı (5)
dB (A)
30,5
36,6
37,0
40,4
42,1
Güç kaynağı - Koruma derecesi
V/ph/Hz
230/1+N/50------IP23
Maks. hızda elektrik tüketimi (Pelec )
W
10
13
17
35
60
Su hacmi
L
0.7
1.0
1.3
1,6
1,6
Hidrolik bağlantılar
inç
¾ M
Kondens tahliye borusu
mm
16
(1) Giriş su sıcaklığı 70°, Δ T 10°C, Ortam sıcaklığı 20 °C (UNI EN 1397)
